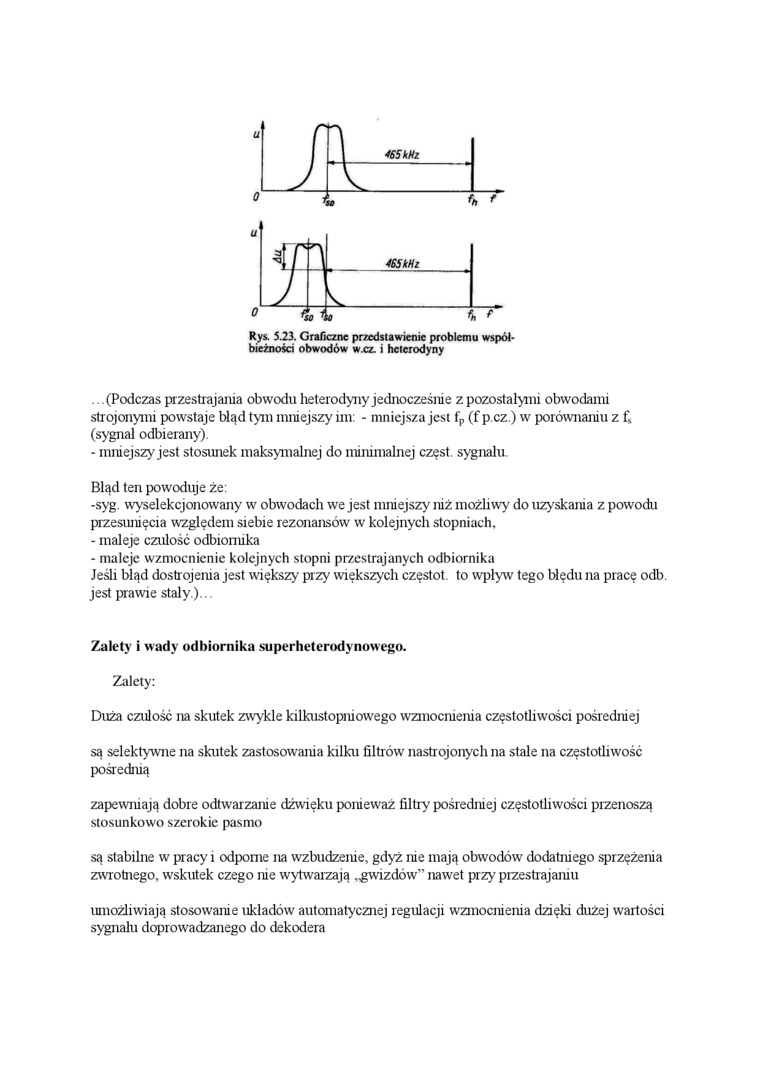

Rys. 5.23. Graficzne przedstawienie problemu współ-bieżności obwodów w.cz. i hcterodyny

.. (Podczas przestrajania obwodu heterodyny jednocześnie z pozostałymi obwodami strojonymi powstaje błąd tym mniejszy im: - mniejsza jest f_p (f p.cz.) w porównaniu z f„ (sygnał odbierany).

-    mniejszy jest stosunek maksymalnej do minimalnej częst. sygnału.

Błąd ten powoduje że:

-syg. wyselekcjonowany w obwodach we jest mniejszy niż możliwy do uzyskania z powodu przesunięcia względem siebie rezonansów w kolejnych stopniach,

-    maleje czułość odbiornika

-    maleje wzmocnienie kolejnych stopni przcstrajanych odbiornika

Jeśli błąd dostrojenia jest większy przy większych częstot. to wpływ tego błędu na pracę odb. jest prawie stały.)...

Zalety i wady odbiornika superheterodynowego.

Zalety:

Duża czułość na skutek zwykle kilkustopniowego wzmocnienia częstotliwości pośredniej

są selektywne na skutek zastosowania kilku filtrów nastrojonych na stale na częstotliwość pośrednią

zapewmają dobre odtwarzanie dźwięku ponieważ filtry pośredniej częstotliwości przenoszą stosunkowo szerokie pasmo

są stabilne w pracy i odporne na wzbudzenie, gdyż nie mają obw^rodów dodatniego sprzężenia zwTotnego, w^rskutek czego nie wytwarzają „gwizdów'” nawet przy przestrajaniu

umożliwiają stosowanie układów automatycznej regulacji wzmociuenia dzięki dużej wartości sygnału doprowadzanego do dekodera
