wartości tej wielkości dostępne zmysłom obserwatora, wyrażone w odpowiednich jednostkach miaiy.

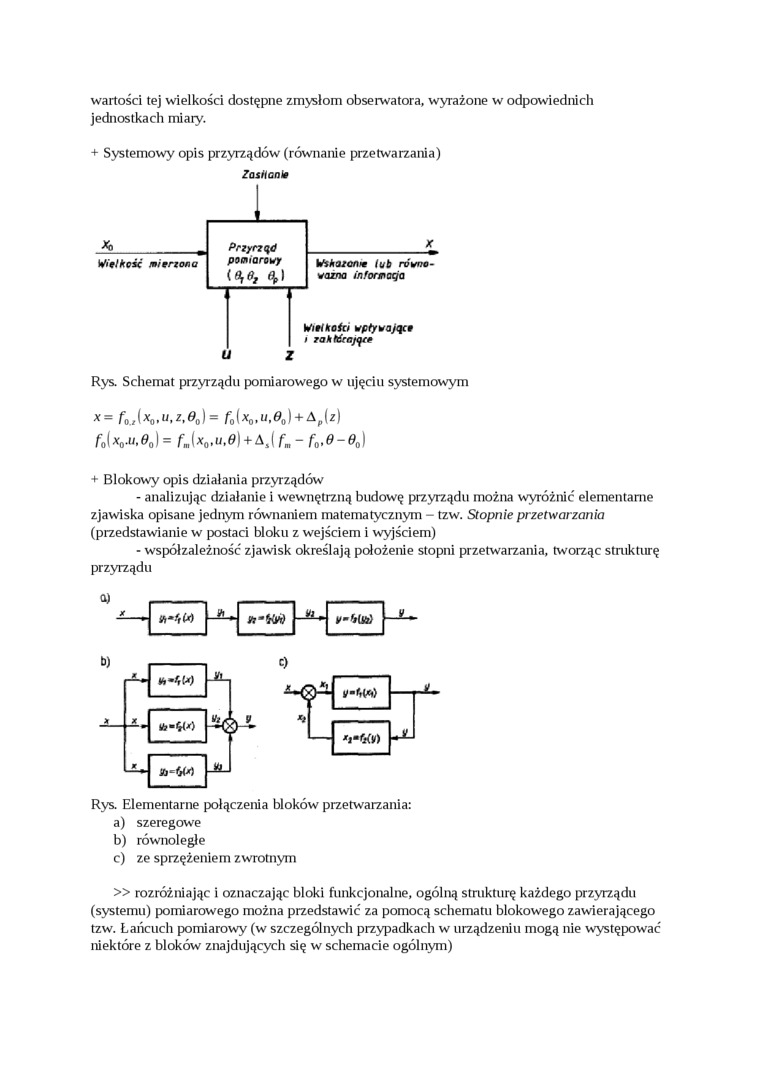

+ Systemowy opis przyrządów (równanie przetwarzania)

Zasilani*

	Przyrząd
Wielkość mierzona	pomiarowy

_x

Wskazań* tub równoważna informacja

T

Wi*t kości wpływając* i raktćrająr*

u z

Rys. Schemat przyrządu pomiarowego w ujęciu systemowym

x= f_OłU_o,ti,z,0_o)= f_oU_o,u,0_o) + A_p(z)

f_o(*o-u,0_o) = f.(*_o.“.0)+a_s( f_m - f₀,e-e₀) + Blokowy opis działania przyrządów

-    analizując działanie i wewnętrzną budowę przyrządu można wyróżnić elementarne zjawiska opisane jednym równaniem matematycznym - tzw. Stopnie przetwarzania (przedstawianie w postaci bloku z wejściem i wyjściem)

-    współzależność zjawisk określają położenie stopni przetwarzania, tworząc strukturę przyrządu

Rys. Elementarne połączenia bloków przetwarzania:

a)    szeregowe

b)    równoległe

c)    ze sprzężeniem zwrotnym

» rozróżniając i oznaczając bloki funkcjonalne, ogólną strukturę każdego przyrządu (systemu) pomiarowego można przedstawić za pomocą schematu blokowego zawierającego tzw. Łańcuch pomiarowy (w szczególnych przypadkach w urządzeniu mogą nie występować niektóre z bloków znajdujących się w schemacie ogólnym)
