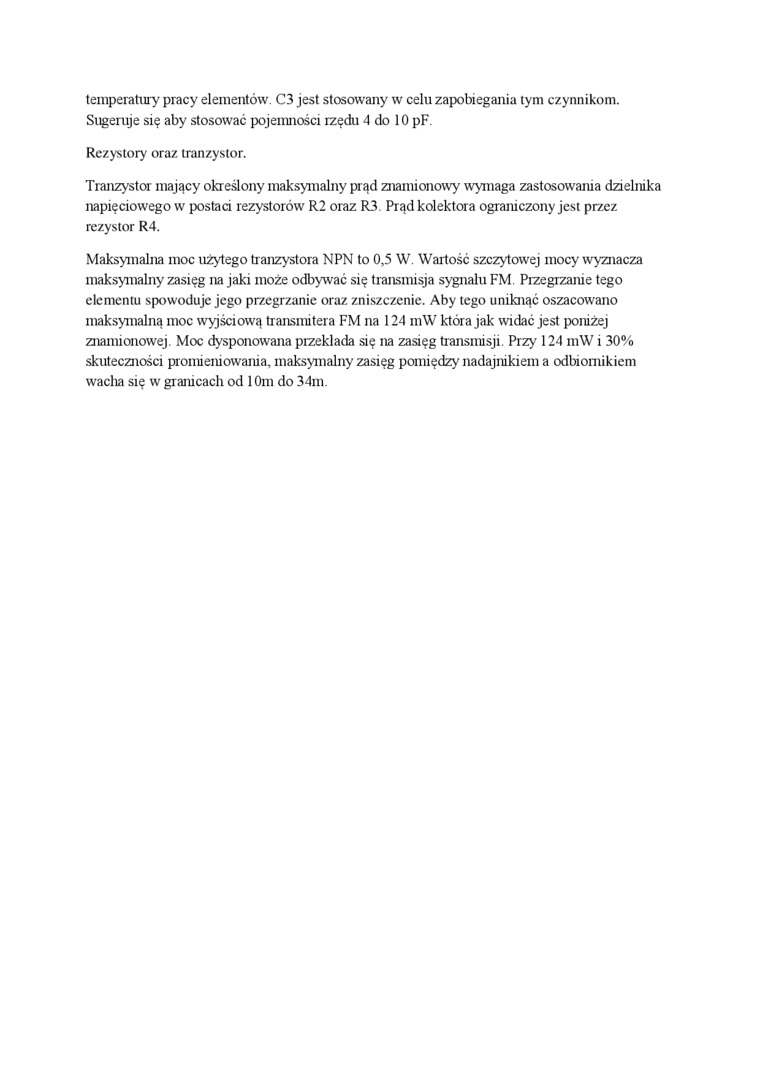

temperatury pracy elementów. C3 jest stosowany w celu zapobiegania tym czynnikom. Sugeruje się aby stosować pojemności rzędu 4 do 10 pF.

Rezystory oraz tranzystor.

Tranzystor mający określony maksymalny prąd znamionowy wymaga zastosowania dzielnika napięciowego w postaci rezystorów R2 oraz R3. Prąd kolektora ograjuczony jest przez rezystor R4.

Maksymalna moc użytego tranzystora NPN to 0,5 W. Wartość szczytowej mocy wyznacza maksymalny zasięg na jaki może odbywać się transmisja sygnału FM. Przegrzanie tego elementu spowoduje jego przegrzanie oraz zniszczenie. Aby tego uniknąć oszacowano maksymalną moc wyjściową transmitera FM na 124 mW która jak widać jest poniżej znamionowej. Moc dysponowana przekłada się na zasięg transmisji. Przy 124 mW i 30% skuteczności promieniowania, maksymalny zasięg pomiędzy nadajnikiem a odbiornikiem wacha się w granicach od lOm do 34m.
