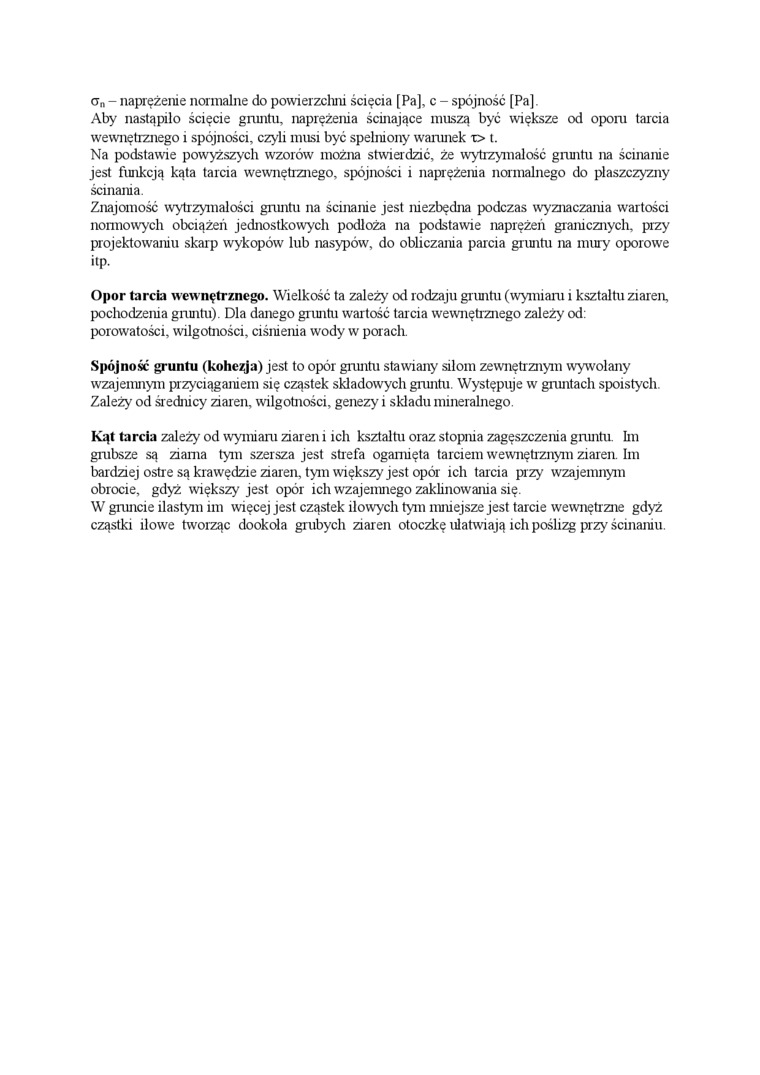

an - naprężenie normalne do powierzchni ścięcia (Pa), c - spójność [Pa].

Aby nastąpiło ścięcie gnmtu, naprężenia ścinające muszą być większe od oporu tarcia wewnętrznego i spójności, czyli musi być spełniony warunek x> t.

Na podstawie powyższych wzorów można stwierdzić, że wytrzymałość gruntu na ścinanie jest funkcją kąta tarcia wewnętrznego, spójności i naprężenia normalnego do płaszczyzny ścinania.

Znajomość wytrzymałości gruntu na ścinanie jest niezbędna podczas wyznaczania wartości normowych obciążeń jednostkowych podłoża na podstawie naprężeń granicznych, przy projektowaniu skarp wykopów lub nasypów, do obliczania parcia gruntu na mury oporowe itp.

Opór tarcia w ew nętrznego. Wielkość ta zależy od rodzaju gruntu (wymiaru i kształtu ziaren, pochodzenia gruntu). Dla danego gruntu wartość tarcia wewnętrznego zależy od: porowatości, wilgotności, ciśnienia wody w porach.

Spójność gruntu (kohezja) jest to opór gruntu stawiany silom zewnętrznym wywołany wzajemnym przyciąganiem się cząstek składowych gruntu. Występuje w gruntach spoistych. Zależy od średnicy ziaren, wilgotności, genezy i składu mineralnego.

Kąt tarcia zależy od wymiaru ziaren i ich kształtu oraz stopnia zagęszczenia gruntu. Im grubsze są ziania tym szersza jest strefa ogarnięta tarciem wewnętrznym ziaren. Im bardziej ostre są kra wędzie ziaren, tym większy jest opór ich tarcia przy wzajemnym obrocie, gdyż większy jest opór ich wzajemnego zaklinowania się.

W gruncie ilastym im więcej jest cząstek iłowych tym mniejsze jest tarcie wewnętr zne gdyż cząstki iłowe tworząc dookoła grubych ziaren otoczkę ułatwiają ich poślizg przy ścinaniu.
