wiatrem, oraz wpływ stężeń na zmniejszenie odkształceń); tężniki jak na rysunku mają małą sztywność i z tego względu ich pasy usztywnia się stosując np. wieszaki (Wl, W2 i W3)

•    Płatwie (7) - płatwie montuje się w węzłacli kratownic (rygli kratowych); wyszczególnia się płatew okapową (okap), kalenicową (kalenicę) itd.

•    Ściany - nie muszą być to ściany pełne

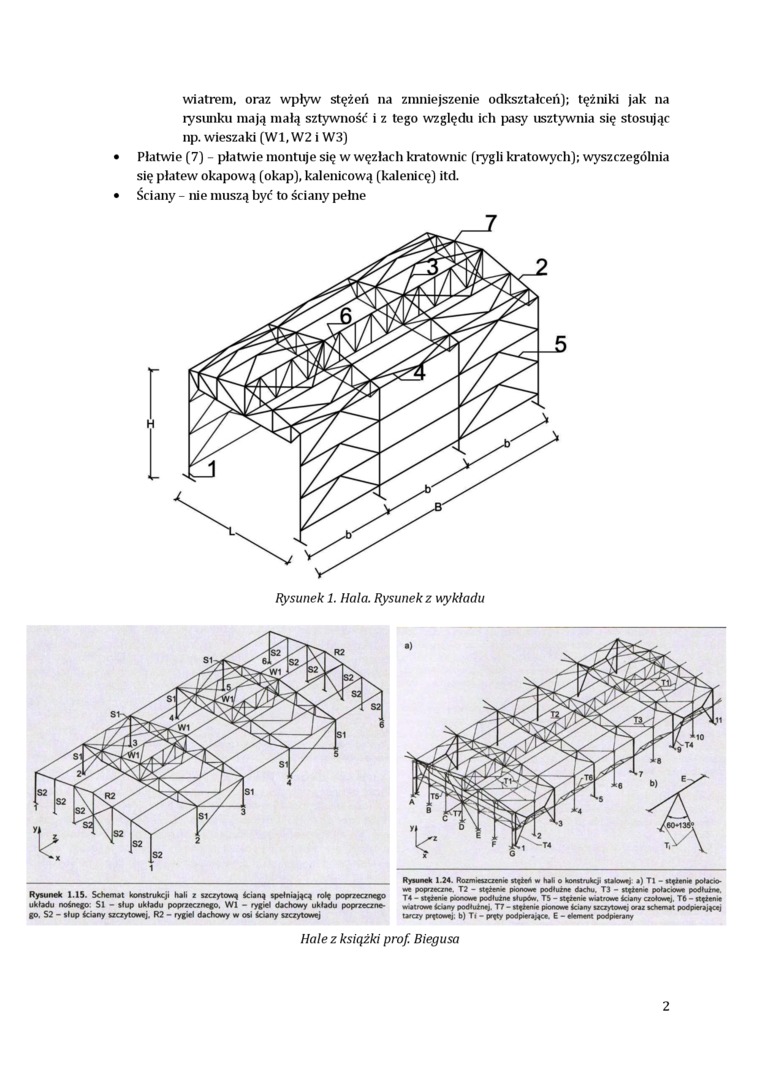

Itysunek 1. Hala. Rysunek z wykładu

Rytunefc 1.15. Schemat konstrukcji tuli z szczytów* kian* spełnuj*c* rot* poprzecznego układu noinego Sl - słup układu poprzecznego. Wl - rygiel dachowy układu poprzecznego. S2 - słup kuny szczytowej. R2 - rygiel dachowy w oei kuny szczytowej

Hale z książki prof. Biegusa

2
