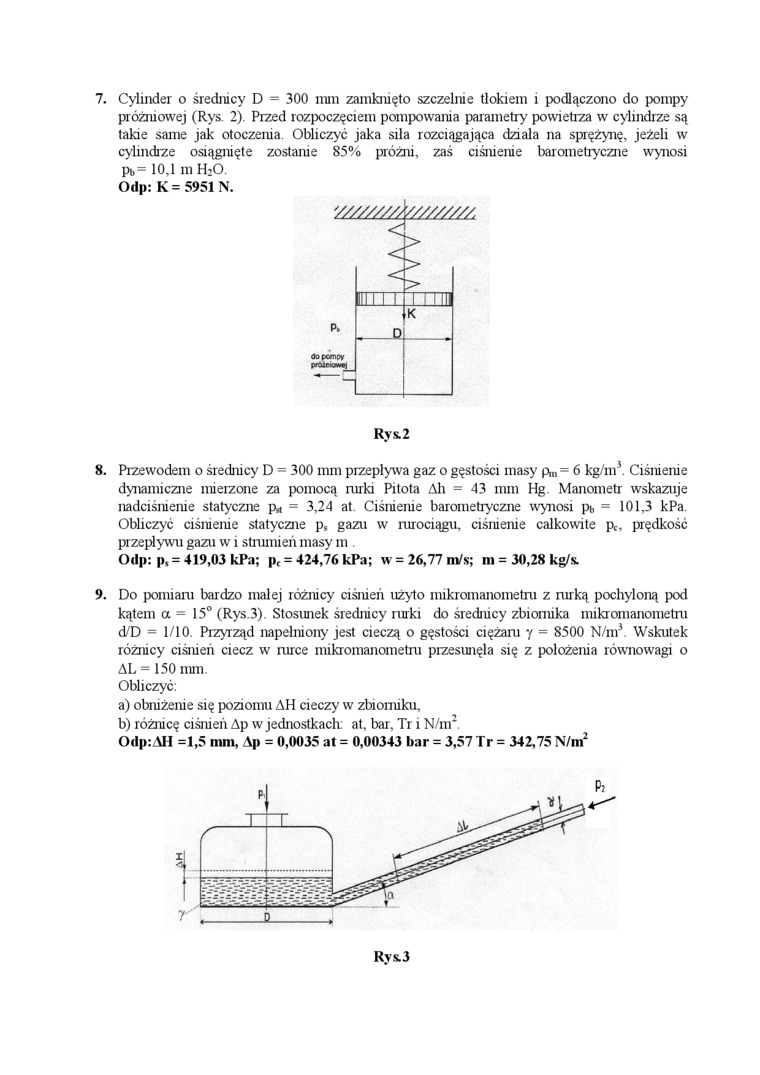

7. Cylinder o średnicy D = 300 mm zamknięto szczelnie tłokiem i podłączono do pompy próżniowej (Rys. 2). Przed rozpoczęciem pompowania parametry powietrza w cylindrze są takie same jak otoczenia. Obliczyć jaka siła rozciągająca działa na sprężynę, jeżeli w cylindrze osiągnięte zostanie 85% próżni, zaś ciśnienie barometryczne wynosi Pb= 10,1 m H^O.

Odp: K = 5951 N.

Rys. 2

8.    Przewodem o średnicy D = 300 mm przepływa gaz o gęstości masy p*,, = 6 kg/m³. Ciśnieme dynamiczne mierzone za pomocą rurki Pitota Ah = 43 mm Hg. Manometr wskazuje nadciśnienie statyczne p* = 3,24 at. Ciśnienie barometryczne wynosi pb = 101,3 kPa. Obliczyć ciśnieme statyczne p_s gazu w rurociągu, ciśnienie całkowite p_c, prędkość przepływu gazu w i strumień masy m .

Odp: p, = 419,03 kPa; p_c = 424,76 kPa; w = 26,77 m/s; m = 30,28 kg/s.

9.    Do pomiaru bardzo malej różnicy ciśnień użyto mikromanometm z rurką pochyloną pod kątem a = 15° (Rys.3). Stosunek średnicy rurki do średnicy zbiornika mikromanometm d/D = 1/10. Przyrząd napełniony jest cieczą o gęstości ciężaru 7 = 8500 N/m³. Wskutek różnicy ciśnień ciecz w rurce mikromanometm przesunęła się z położenia równowagi o AL = 150 mm.

Obliczyć:

a)    obmżeiue się poziomu AH cieczy w zbiorniku,

b)    różnicę ciśnień Ap w jednostkach: at, bar, Tr i N/m".

Odp: AH =1,5 mm, Ap = 0,0035 at = 0,00343 bar = 3,57 Tr = 342,75 N/m²

Rys.3
