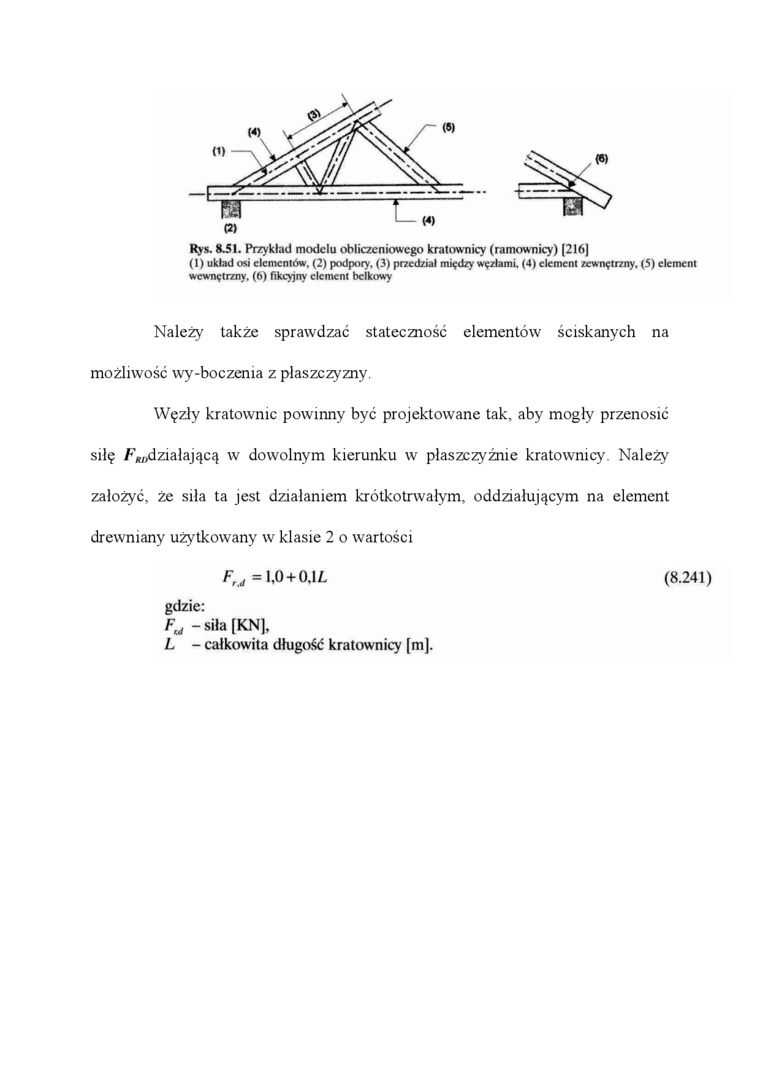

Rys. 8.51. Przykład modelu obliczeniowego kratownicy (ramownicy) (216]

(1) układ osi elementów, (2) podpory. (3) przedział między węzłami. (4) element zewnętrzny, (5) element wewnętrzny, (6) fikcyjny element belkowy

Należy także sprawdzać stateczność elementów ściskanych na możliwość wy-boczenia z płaszczyzny.

Węzły kratownic powinny być projektowane tak, aby mogły przenosić siłę /^„działającą w dowolnym kierunku w płaszczyźnie kratownicy. Należy założyć, że siła ta jest działaniem krótkotrwałym, oddziałującym na element drewniany użytkowany w klasie 2 o wartości

F_rd =1,0 + 0,1/:    (8.241)

gdzie:

F* - siła [KN],

L - całkowita długość kratownicy [m].
