i i i i i ii

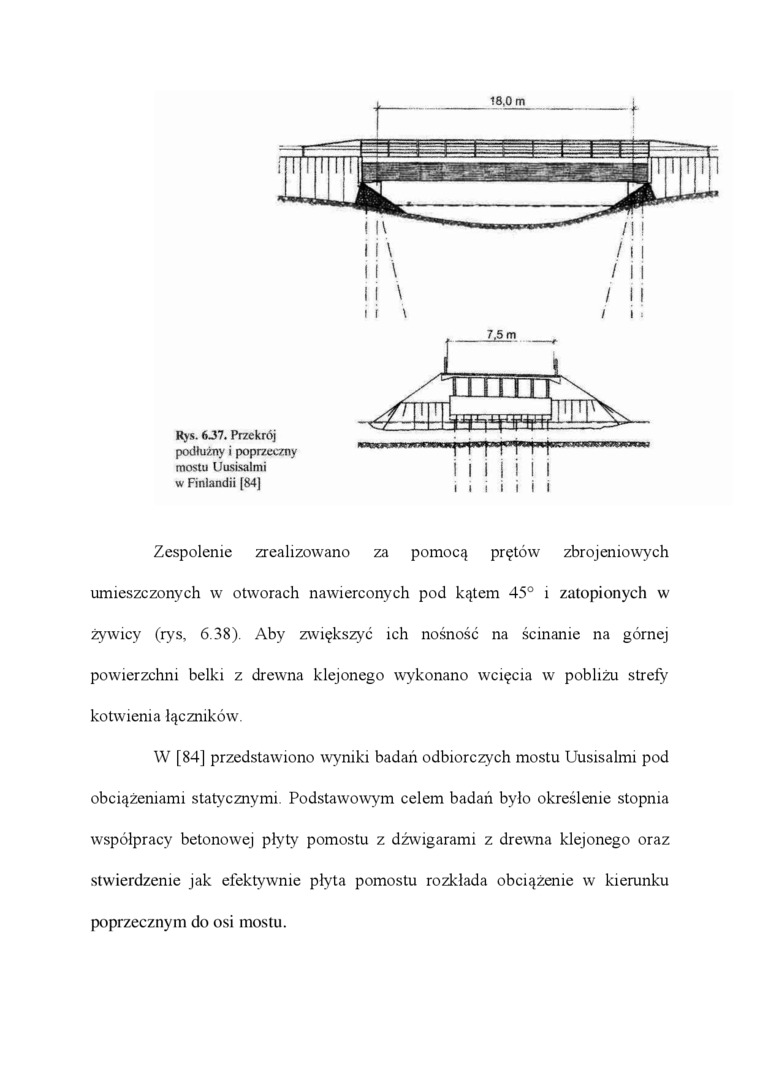

Rys. 6-57. Przekrój podłużny i poprzeczny mostu Uusisalmi w Finlandii |84]

Zespolenie zrealizowano za pomocą prętów zbrojeniowych umieszczonych w otworach nawierconych pod kątem 45° i zatopionych w żywicy (rys, 6.38). Aby zwiększyć ich nośność na ścinanie na górnej powierzchni belki z drewna klejonego wykonano wcięcia w pobliżu strefy kotwienia łączników.

W [84] przedstawiono wyniki badań odbiorczych mostu Uusisalmi pod obciążeniami statycznymi. Podstawowym celem badań było określenie stopnia współpracy betonowej płyty pomostu z dźwigarami z drewna klejonego oraz stwierdzenie jak efektywnie płyta pomostu rozkłada obciążenie w kierunku

poprzecznym do osi mostu.
