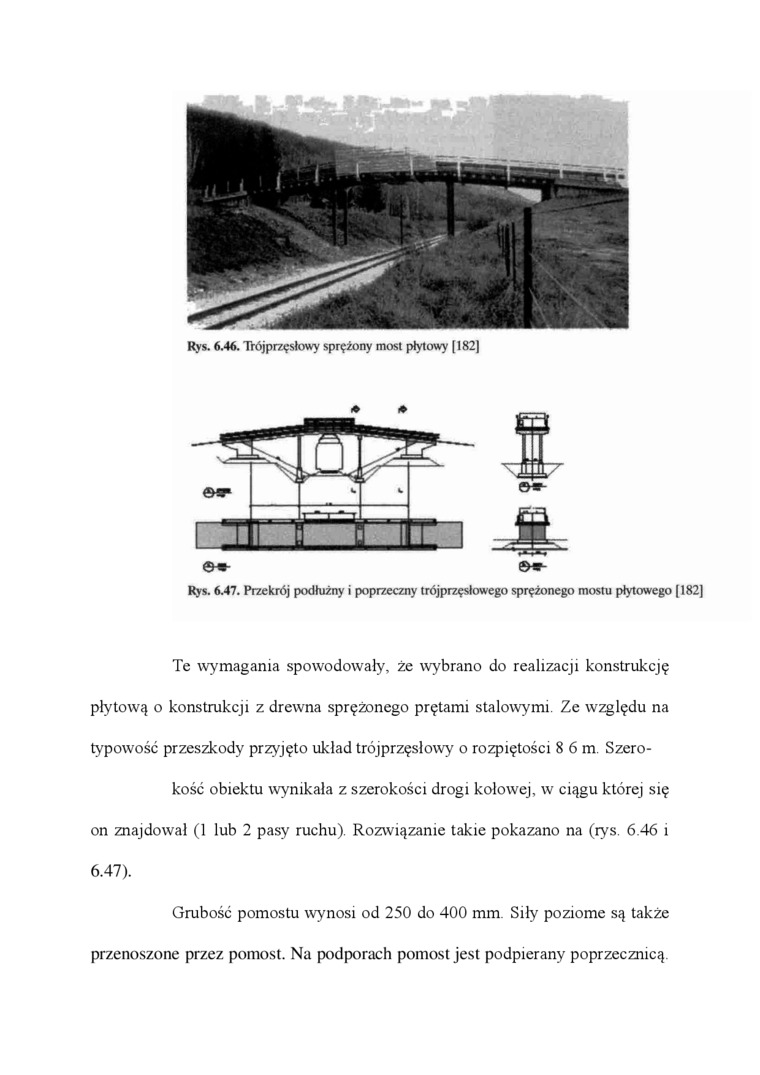

Rys. 6.46. TVójprzęsłowy sprężony most płytowy (182)

♦ *

&9-

Rys. 6.47. Przekrój podłużny i poprzeczny trójprzęsłowego sprężonego mostu płytowego 1182]

Te wymagania spowodowały, że wybrano do realizacji konstrukcję płytową o konstrukcji z drewna sprężonego prętami stalowymi. Ze względu na typowość przeszkody przyjęto układ trójprzęslowy o rozpiętości 8 6 m Szerokość obiektu wynikała z szerokości drogi kołowej, w ciągu której się on znajdował (1 lub 2 pasy ruchu). Rozwiązanie takie pokazano na (rys. 6.46 i 6.47).

Grubość pomostu wynosi od 250 do 400 mm. Siły poziome są także przenoszone przez pomost. Na podporach pomost jest podpierany poprzecznicą
