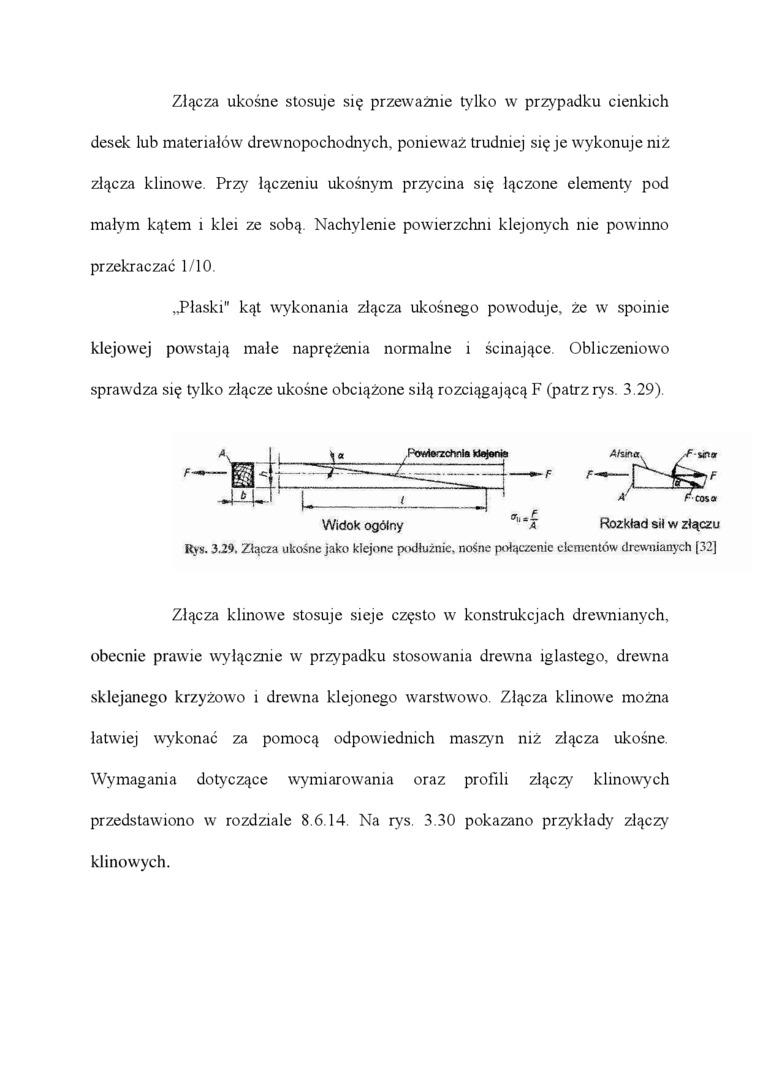

Złącza ukośne stosuje się przeważnie tylko w przypadku cienkich desek lub materiałów drewnopochodnych, ponieważ trudniej się je wykonuje niż złącza klinowe. Przy łączeniu ukośnym przycina się łączone elementy pod małym kątem i klei ze sobą Nachylenie powierzchni klejonych nie powinno przekraczać 1/10.
„Płaski" kąt wykonania złącza ukośnego powoduje, że w spoinie klejowej powstają małe naprężenia normalne i ścinające. Obliczeniowo sprawdza się tylko złącze ukośne obciążone siłą rozciągającą F (patrz rys. 3.29).
Rys. 3.29. Złącza ukośne jako klejone podłużnie, nośne połączenie elementów drewnianych [32]
Widok ogólny
Rozkład sił w złączu
Złącza klinowe stosuje sieje często w konstrukcjach drewnianych,
obecnie prawie wyłącznie w przypadku stosowania drewna iglastego, drewna sklejanego krzyżowo i drewna klejonego warstwowo. Złącza klinowe można łatwiej wykonać za pomocą odpowiednich maszyn niż złącza ukośne. Wymagania dotyczące wymiarowania oraz profili złączy klinowych przedstawiono w rozdziale 8.6.14. Na rys. 3.30 pokazano przykłady złączy klinowych.
