Wartości momentów i sil normalnych w dowolnym przekroju są więc funkcjami kąta położenia tego przekroju a (tab. 2):

+ -X₂acosa    p.lOóa)

N = N_f +X₂cosa

(7.106b)

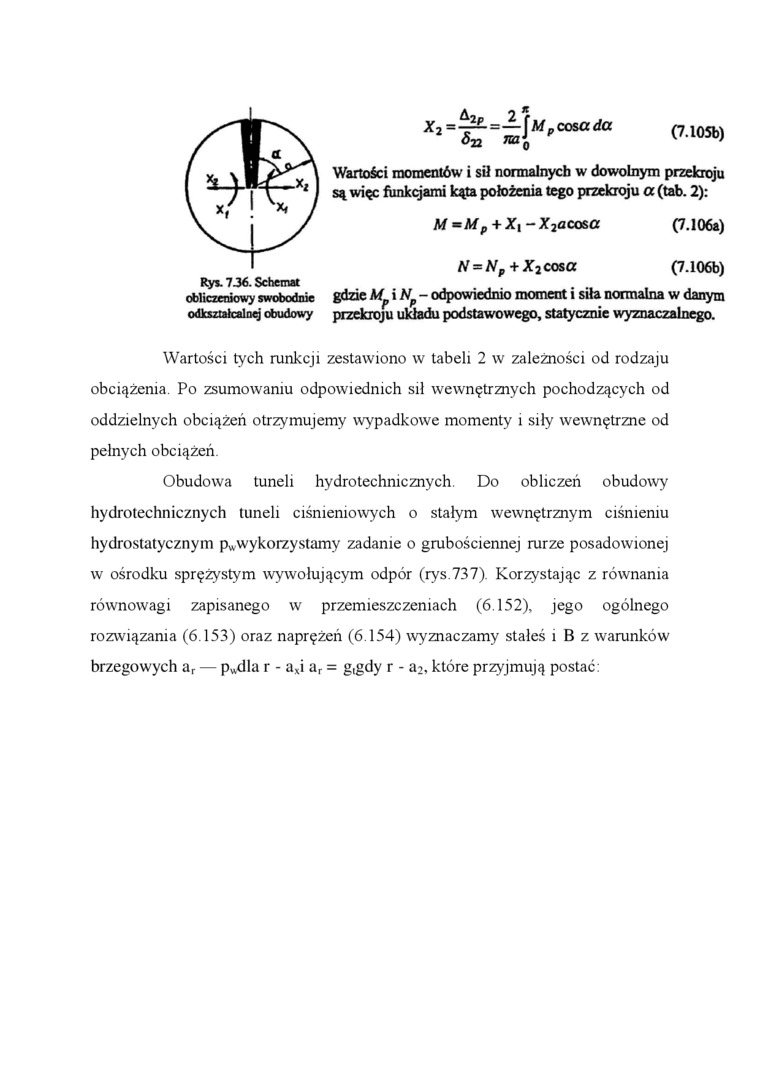

Ry*. 736. Schemat

obliczeniowy swobodnie gdzie i W_p - odpowiednio moment i siła normalna w danym odkształcaloej obudowy przekroju układu podstawowego, statycznie wyznaczalnego.

Wartości tych runkcji zestawiono w tabeli 2 w zależności od rodzaju obciążenia Po zsumowaniu odpowiednich sil wewnętrznych pochodzących od oddzielnych obciążeń otrzymujemy wypadkowe momenty i siły wewnętrzne od pełnych obciążeń

Obudowa tuneli hydrotechnicznych. Do obliczeń obudowy hydrotechnicznych tuneli ciśnieniowych o stałym wewnętrznym ciśnieniu hydrostatycznym p_u wykorzystamy zadanie o grubościennej rurze posadowionej w ośrodku sprężystym wywołującym odpór (rys.737). Korzystając z równania równowagi zapisanego w przemieszczeniach (6.152), jego ogólnego rozwiązania (6.153) oraz naprężeń (6.154) wyznaczamy stałeś i B z warunków brzegowych a_r — p_udla r - aj a_r = gtgdy r - as, które przyjmują postać:
