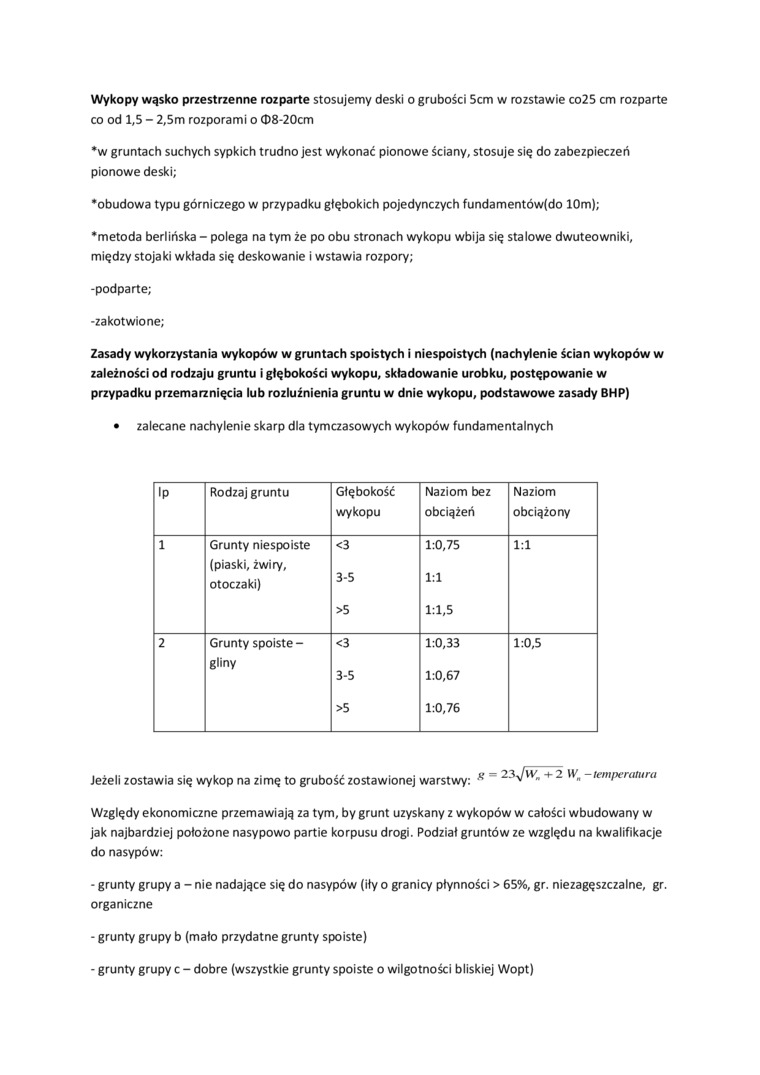

Wykopy wąsko przestrzenne rozparte stosujemy deski o grubości 5cm w rozstawie co25 cm rozparte co od 1,5 - 2,5m rozporami o <D8-20cm

*w gruntach suchych sypkich trudno jest wykonać pionowe ściany, stosuje się do zabezpieczeń pionowe deski;

•obudowa typu górniczego w przypadku głębokich pojedynczych fundamentów(do lOm);

•metoda berlińska - polega na tym że po obu stronach wykopu wbija się stalowe dwuteowniki, między stojaki wkłada się deskowanie i wstawia rozpory;

-podparte;

-zakotwione;

Zasady wykorzystania wykopów w gruntach spoistych i niespoistych (nachylenie ścian wykopów w zależności od rodzaju gruntu i głębokości wykopu, składowanie urobku, postępowanie w przypadku przemarznięcia lub rozluźnienia gruntu w dnie wykopu, podstawowe zasady BHP)

• zalecane nachylenie skarp dla tymczasowych wykopów fundamentalnych

lp	Rodzaj gruntu	Głębokość	Naziom bez	Naziom
		wykopu	obciążeń	obciążony
1	Grunty niespoiste	<3	1:0,75	1:1
	(piaski, żwiry, otoczaki)	3-5	1:1
		>5	1:1,5
2	Grunty spoiste-	<3	1:0,33	1:0,5
	gliny	3-5	1:0,67
		>5	1:0,76

Jeżeli zostawia się wykop na zimę to grubość zostawionej warstwy: ^g    2 temperatura

Względy ekonomiczne przemawiają za tym, by grunt uzyskany z wykopów w całości wbudowany w jak najbardziej położone nasypowo partie korpusu drogi. Podział gruntów ze względu na kwalifikacje do nasypów:

-    grunty grupy a - nie nadające się do nasypów (iły o granicy płynności > 65%, gr. niezagęszczalne, gr. organiczne

-    grunty grupy b (mało przydatne grunty spoiste)

-    grunty grupy c - dobre (wszystkie grunty spoiste o wilgotności bliskiej Wopt)
