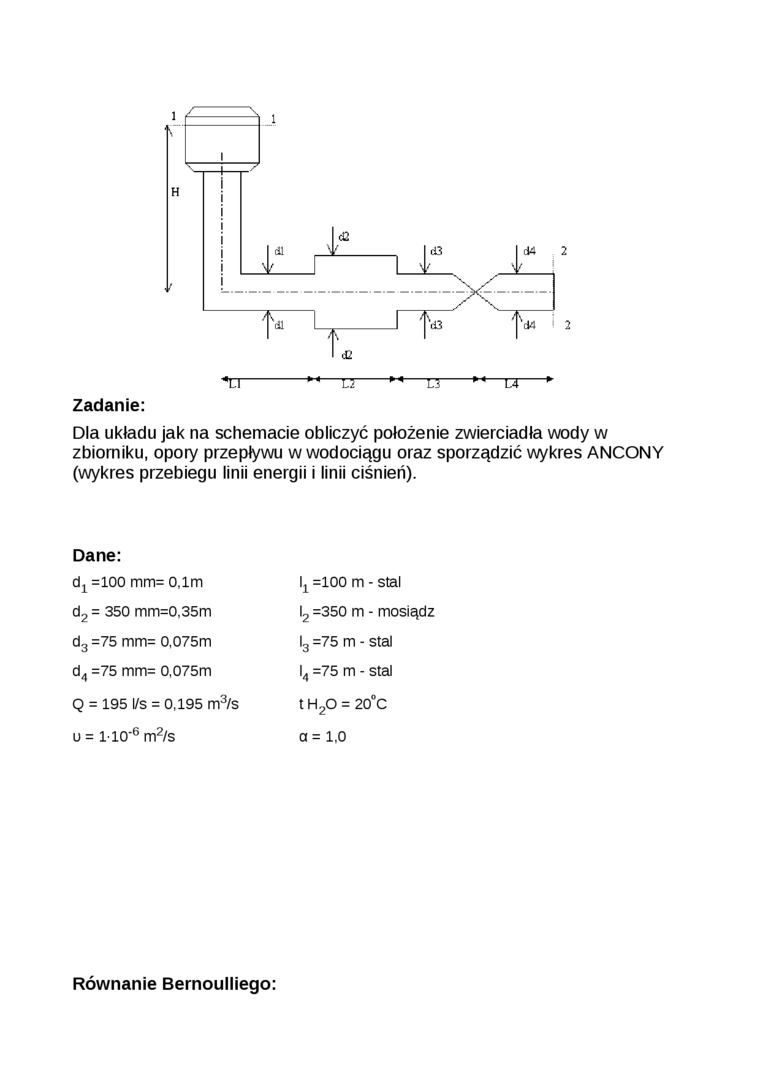

Zadanie:

Dla układu jak na schemacie obliczyć położenie zwierciadła wody w zbiorniku, opory przepływu w wodociągu oraz sporządzić wykres ANCONY (wykres przebiegu linii energii i linii ciśnień).

Dane:
d1=l00 mm= 0,lm	l4 =100 m - stal
d2 = 350 mm=0,35m	l2 =350 m - mosiądz
d3 =75 mm= 0.075m	l3 =75 m - stal
d4 =75 mm= 0,075m	l4 =75 m - stal
Q = 195 l/S = 0,195 m^3/s	t H20 = 20°C
u = 110'^6 m^2/s	a= 1.0

Równanie Bernoulliego:
