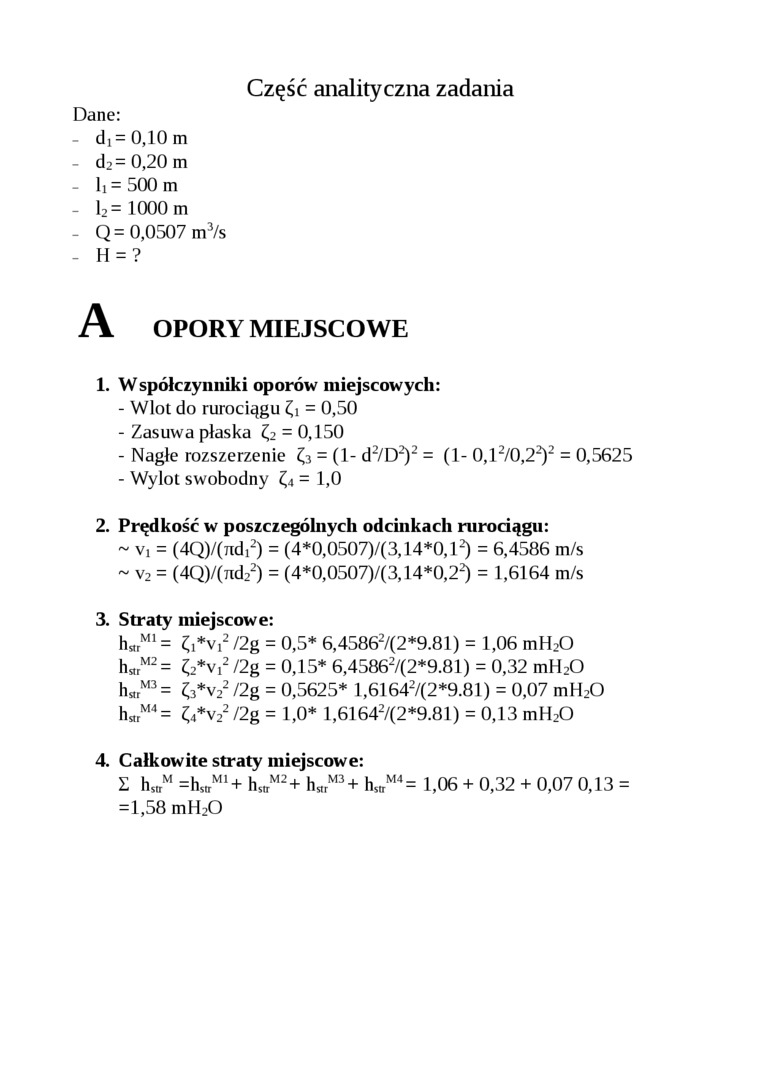

Część analityczna zadania

Dane:

-    di=0,10m

-    d2=0,20m

-    li=500m

-    1₂= 1000 m

-    Q= 0,0507 m³/s

-    H = ?

A OPORY MIEJSCOWE

1.    Współczynniki oporów miejscowych:

-    Wlot do rurociągu £i = 0,50

-    Zasuwa płaska C = 0,150

-    Nagłe rozszerzenie & = (1- d^D²)² = (1- O.C/0,2²)² = 0,5625

-    Wylot swobodny = 1,0

2.    Prędkość w poszczególnych odcinkach rurociągu:

~ v, = (4Q)/(ndi²) = (4*0,0507)/(3,14*0,1²) = 6,4586 m/s ~ v₂ = (4Q)/(nd₂²) = (4⁺0,0507)/(3,14*0,2²) = 1,6164 m/s

3.    Straty miejscowe:

h«,^M1 = <;,*v,² /2g = 0,5* 6,4586²/(2*9.81) = 1,06 mH₂0 h_a,^M2 = C*v,² /2g = 0,15* 6,4586²/(2*9.81) = 0,32 mH₂0 h„,^M3= ?₃*v₂²/2g = 0,5625* 1,6164²/(2*9.81) = 0,07 mH₂0 h«_r^M4 = Ś4*v₂²/2g = 1,0* 1,6164²/(2*9.81) = 0,13 mH₂0

4.    Całkowite straty miejscowe:

Z h«_r^M =h_SII^M1+ h_s„^M2+ h_ar^M3 + h_str^M4= 1,06 + 0,32 + 0,07 0,13 = =1,58 mH₂0
