112    2. RZUTY PROSTOKĄTNE NA DWIE I WIĘCEJ RZUTNI (RZUTY MONGE’J

Punkt przecięcia prostych Tc i e jest wierzchołkiem W, a proste W A i Wi ramionami kąta dwuściennego płaszczyzn a i fi. Dla wyznaczenia kładu tej) kąta wybieramy prostą c na oś obrotu; wtedy punkt G jest środkiem, a odcim' CW promieniem obrotu dla wierzchołka W. W pomocniczym kładzie pł® czyzny e przedstawiamy kolejno kłady Q^x, Tc^x — P'Q^X i e^x _L Tc* ; te dwa ostatni wyznaczają kład W^x. Ostatecznie promieniem C'W^X zakreślamy kład ton punktu W i uzyskujemy kład TU⁰, a następnie kłady a° i b° ramion kąta; <£(a°, W] = <P° = V-

W przedstawionym rozwiązaniu były zbyteczne i wskutek tego pominięte rzuty kąti <p. Takie rozwiązanie jest stosowane przy wyznaczaniu kąta dwuściennego dwóch polw dachowych; proste m i n to okapy, a I to krawędź narożna tych połaci. Wyznaczenie kąta q> umożliwia odpowiednie zaciosanie belki narożnej.

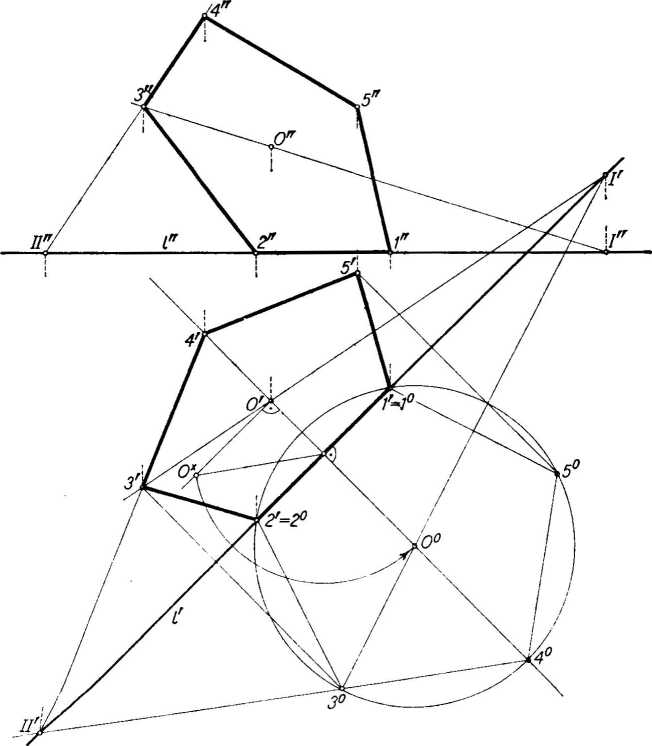

Ćwiczenie 7. Dany punkt O jest środkiem pięciokąta foremnego, a na danej prostej poziomej l leży jego bok; wykreślić rzuty tego pięciokąta (rys. 2.122),

Rys. 2.122

8 — podręcznik g*
