Obsługa i naprawa Audi (184)

O. O I L. IV 11X1 *f ■ uuiwr

Rys. 3.4. PODSTAWOWE USTAWIENIE POMPY WTRYSKOWEJ

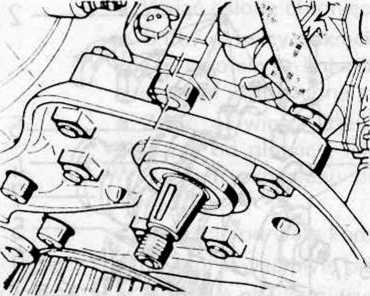

Rys. 3.5. KOŁEK USTALAJĄCY 2064

Rys. 3.6. USTAWIENIE TŁOKA PIERWSZEGO CYLINDRA W ZZ

Rys. 3.8. KOLEJNOŚĆ DOKRĘCANIA ŚRUB GŁOWICY

■    Zamontować pompę podciśnienia z kołem o zębach śrubowych. Śrubę jarzma mocującego dociągnąć momentem 20 N m.

■    Przymocować do wspornika filtru chłodnicę oleju. Nakrętkę dociągnąć momentem 25 N m.

■    Obficie pokryć olejem uszczelkę nowego filtru i dokręcić filtr ręką. Przestrzegać wskazówek montażu podanych na nalepce na obudowie filtru. Do przykręcenia filtru nie używać żadnych narzędzi.

■    Zamontować pompę płynu chłodzącego razem ze wspornikiem alternatora. Moment dokręcenia 20 N m.

■    Zamontować koło zębate wałka pośredniego.

206
