Imię i Nazwisko : ARTUR ŚCIRKA

Grupa: ED 5.4

Data wyk. ćwiczenia

1996-10-22

Numer ćwiczenia:

4

Temat ćwiczenia:

Wyznaczanie błędów dodatkowych mierników elektromagnetycznych.

Ocena:

1.Pomiar błędów temperaturowych dodatkowych.

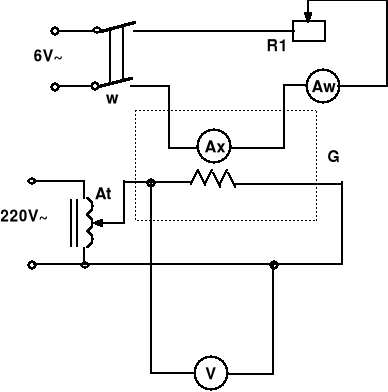

Układ pomiarowy 1:

0x01 graphic

Spis przyrządów pomiarowych użytych w ćwiczeniu pierwszym.

1) Komora cieplna PZN=700[W],UZN=220[V],stała czasowa dla wszystkich napięć to 24 minuty, dla Uzas=150[V] T=50OC;

2) Autotransformator PL.-P3-686-E6;

Transformator separacyjny PL.-P3-301-E6;

Transformator PL.-P3-300-E6;

Rezystor R1=9W,I=6,2A,PL-K-017-E6;

Amperomierz wzorcowy Aw,EM,kl.0,5;PL.-P3-71-E6;

Amperomierz sprawdzany Ax,EM,kl.0,5;01088;

Woltomierz EM,kl.0,5;PL.-P3-74-E6;

Wyłączniki;

Tabela pomiarowa TAB-1:

Lp.

Iw

Ix

T

DI

dI

[A]

[A]

[°C]

[A]

[%]

1

2,6

2,6

17,5

0

0

2

2,56

2,6

37

0,04

1,56

3

3,9

3,85

17,5

-0,05

-1,28

4

3,9

3,85

37

-0,05

-1,28

Przykładowe obliczenia dla punktu czwartego tabelki:

DI=Ix-Iw=3,85[A]-3,9[A]=-0,05[A]

dI=100[%]=⋅100[%]= -1,28[%]

2. Wyznaczanie błędów częstotliwościowych.

Układ pomiarowy 2:

Przyrządy użyte w badanym układzie:

Generator G;

Woltomierz sprawdzany Vx EM,kl-0,5;PL.-P3-219-E6;

Woltomierz termoelektryczny Vw ,kl-1,5;PL-P3-356-E6;

Tabela pomiarowa TAB-2:

Lp.

f

Ux

Uw

p

Uw + p

ΔU

δU

[Hz]

[V]

[V]

[V]

[V]

[V]

[%]

1

20

41,5

39,5

0,5

1,26

2

30

41,5

39,5

0,5

1,26

3

40

41,5

39,5

0,5

1,26

4

50

42

40

0

0

5

100

40

42

-2

40

0

0

6

150

42,25

40,25

-0,25

-0,62

7

200

42,5

40,5

-0,5

-1,23

8

300

44

42

-2

-4,76

9

400

45,6

43,6

-3,6

-8,25

10

500

48,6

46,6

-6,6

-14,16

Poprawka dla woltomierza termoelektrycznego przy częstotliwości 50Hz wynosi:

p=Ux-Uw=40[V]-42[V]=-2[V]

(Błąd pomiaru przy f=50Hz jest mniejszy dla miernika EM Vx ,klasy 0,5 niż dla woltomierza termoelektrycznego klasy 1,5)

Obliczenia dla punktu ósmego tabelki :

ΔU=Ux-(UW+p)=40[V]-(44[V]-2[V])=-2[V]

δU= *100[%]=*100[%]=-4,76[%]

Wykres błędów częstotliwościowych δU = f ( f ) jest przedstawiony na rysunku RYS-1.

3.Wnioski.

Przy wyznaczaniu błędu temperaturowego zmierzono dwukrotnie wartość prądu: raz przy temperaturze otoczenia, natomiast drugi raz przy temperaturze 36o C .Błąd nadmiaru wystąpił jedynie przy mniejszej wartości prądu (w temperaturze 36o C) i wyniósł 1,56[%]. Przy prądzie wyższym wartość błędu nie uległa

zmianie (-1,28[%]).

Przy wyznaczaniu błędu częstotliwościowego porównano wskazania miernika termoelektrycznego (nieczułego na zmianę częstotliwości) ze wskazaniami badanego miernika przy zmianie częstotliwości w granicach

(20-500) Hz. Dopuszczalny błąd miernika elektromagnetycznego (0,5[%]) zawarł się w zakresie (45÷150)[Hz]. Powyżej 150[Hz] błąd jest już większy od dopuszczalnego. Dalszy ciąg ćwiczenia tj. wpływ ułożenia miernika oraz wpływ zewnętrznych pól magnetycznych został przez nas niewykonany z braku czasu.
