Porty Szeregowe

•

Port szeregowy (ang. Serial Port) -
port komputerowy, przez który dane są
przekazywane w formie jednego ciągu
bitów. Port ten jest zwykle zaopatrzony
w specjalny układ o nazwie UART,
który tłumaczy ciągi bitów na bajty i na
odwrót.

•

Komputery klasy PC mają zwykle kilka
portów szeregowych - jeden lub dwa
porty COM, dwa porty PS/2 i kilka
portów USB. Komputery przenośne są
także często wyposażone w port
podczerwieni. Porty szeregowe w
komputerze wykorzystuje się zwykle
do podłączania "strumieniowych"
urządzeń zewnętrznych takich jak
myszki, klawiatury, modemy,
urządzenia pomiarowe.

•

PS/2

•

USB

•

IEEE 1394

•

RS-232C

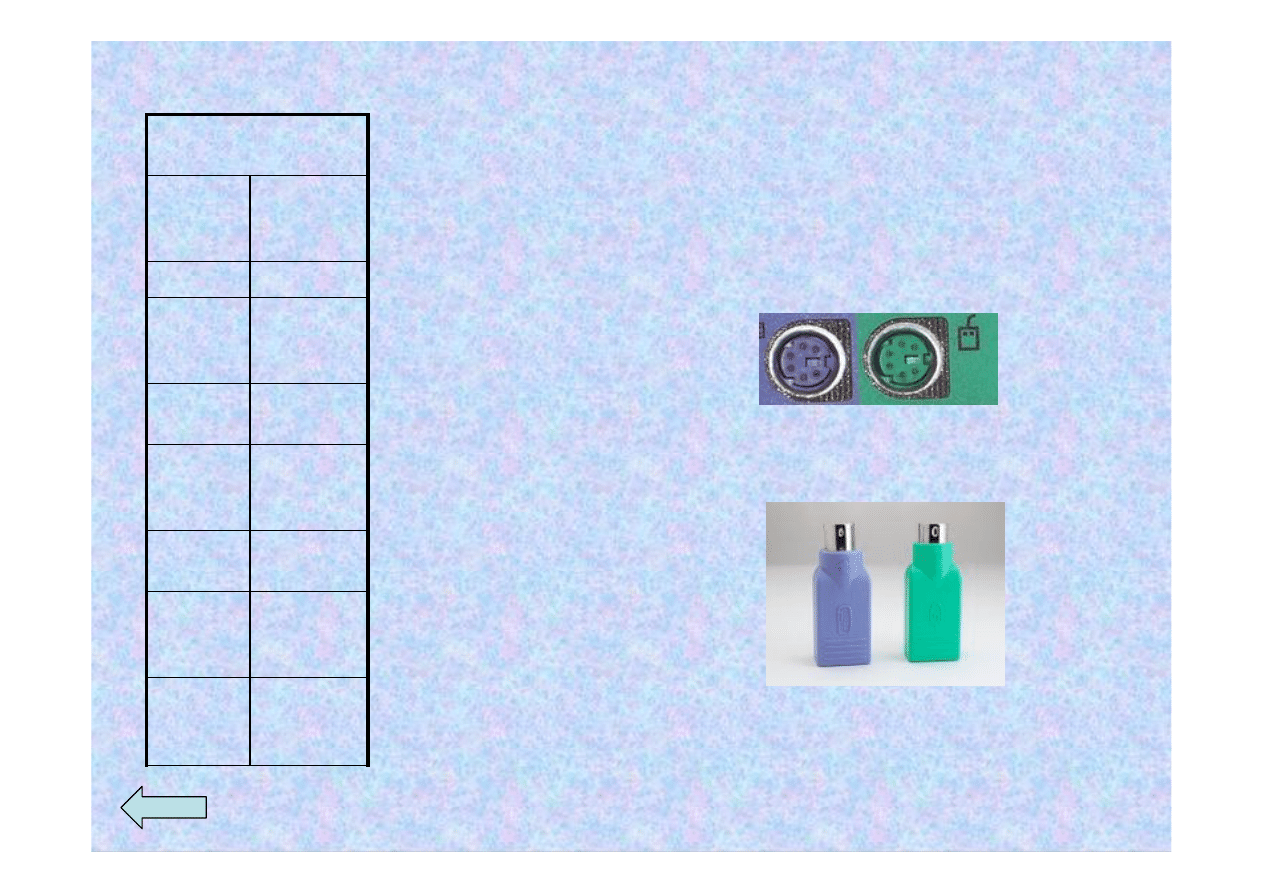

PS/2

•

PS/2 to port komunikacyjny
opracowany przez firmę IBM.
Jest on odmianą portu
szeregowego przeznaczoną do
podłączania klawiatury i myszy.

•

Złacze PS/2 jest używane w
celu podłaczenia klawiatury i
myszy do systemu
komputerowego typu
PS/2.Złącze myszy typu PS/2
zastąpiło starsze DB-9 i RS-
232, a złącze klawiatury typu
PS/2 zastąpiło większe 5-
pinowe złącze DIN używane w
komputerach AT. Zwykłe płyty
główne nie potrafią
zidentyfikować myszy lub
klawiatury jeśli te znajdują się w
niewłaściwych gniazdach.

5V/100m
A

Maksym
alne
zasilanie

tak

Zasilani
e przez
interfejs

mini-DIN
6 pin

Rodzaj
złącza

jedno na
port

Liczba
urządze
ń

2

Liczba
portów

1,8m

Długość
Magistra
li

40kb/s

Transfer

Szeregow
y

Typ
Interfejs
u

PS/2

USB

•

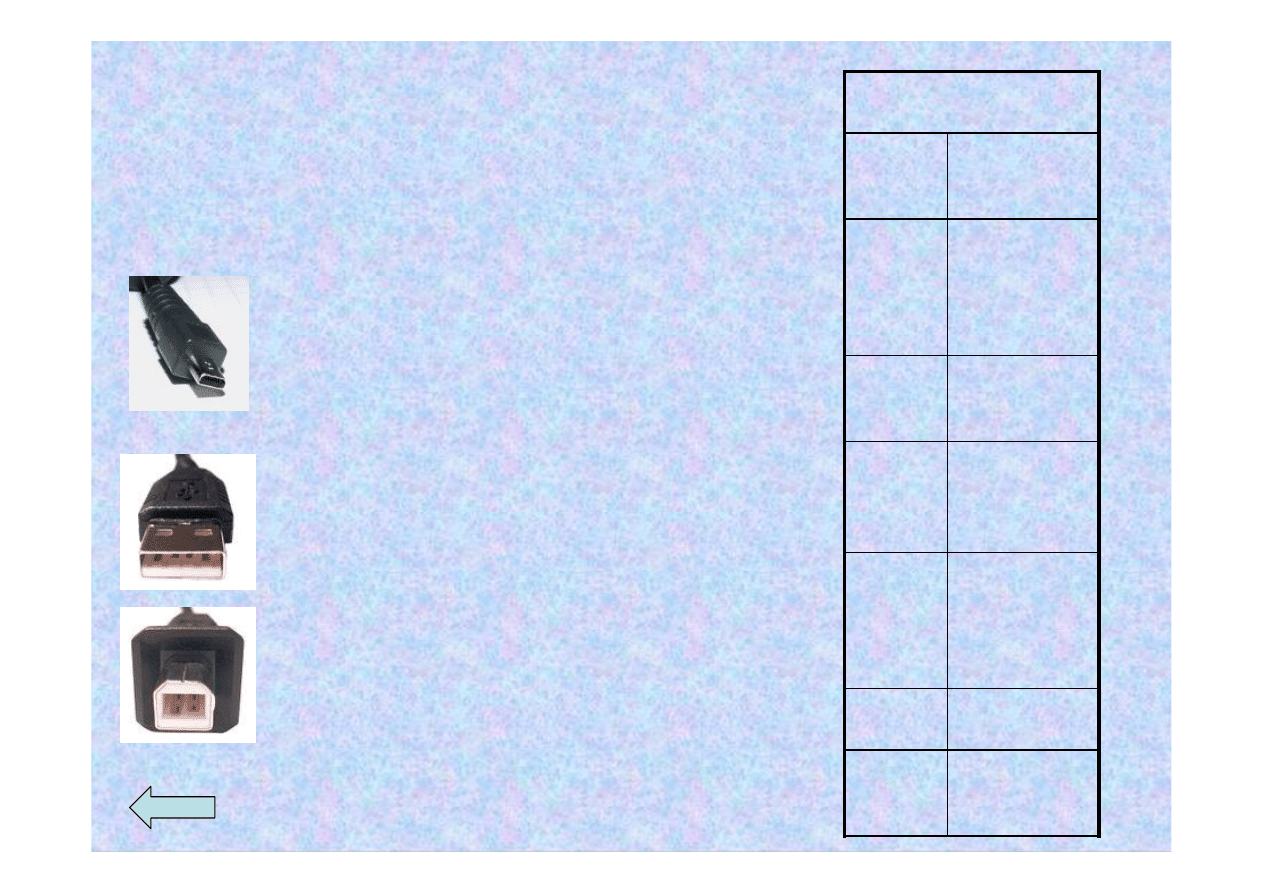

USB (ang. Universal Serial Bus -
uniwersalna magistrala szeregowa)
to opracowany przez firmy Microsoft,
Intel, Compaq, IBM, DEC rodzaj
portu komunikacyjnego komputerów,
zastępującego stare porty
szeregowe i porty równoległe. Port
USB jest uniwersalny, pozwala na
podłączanie do komputera wielu
urządzeń, na przykład: kamery
wideo, aparatu fotograficznego,
skanera lub drukarki.

•

Jedną z ważniejszych cech portu
USB jest zgodność z Plug and Play.
Urządzenia w tym standardzie
można łączyć ze sobą tworząc sieć.
W całej sieci można podłączyć do
127 urządzeń USB, jednak ze
względu na pobór mocy ich liczbę
trzeba ograniczyć.

tak

Zasilani
e przez
interfejs

USB typu A,
B, C lub D

Rodzaj
złącza

do 127 na
magistrali
utworzonej
przy użyciu
hubów

Liczba
urządze
ń

USB 1.1: od
2 do 6
USB 2.0: od
2 do 8

Liczba
portów

3m lub 5m

Długość
Magistra
li

USB 1.1: 1.5
lub 12 Mbit/s
USB 2.0: 1.5,
12 lub 480
Mbit/s

Transfer

Szeregowy

Typ
Interfejs
u

USB

mini B

A

B

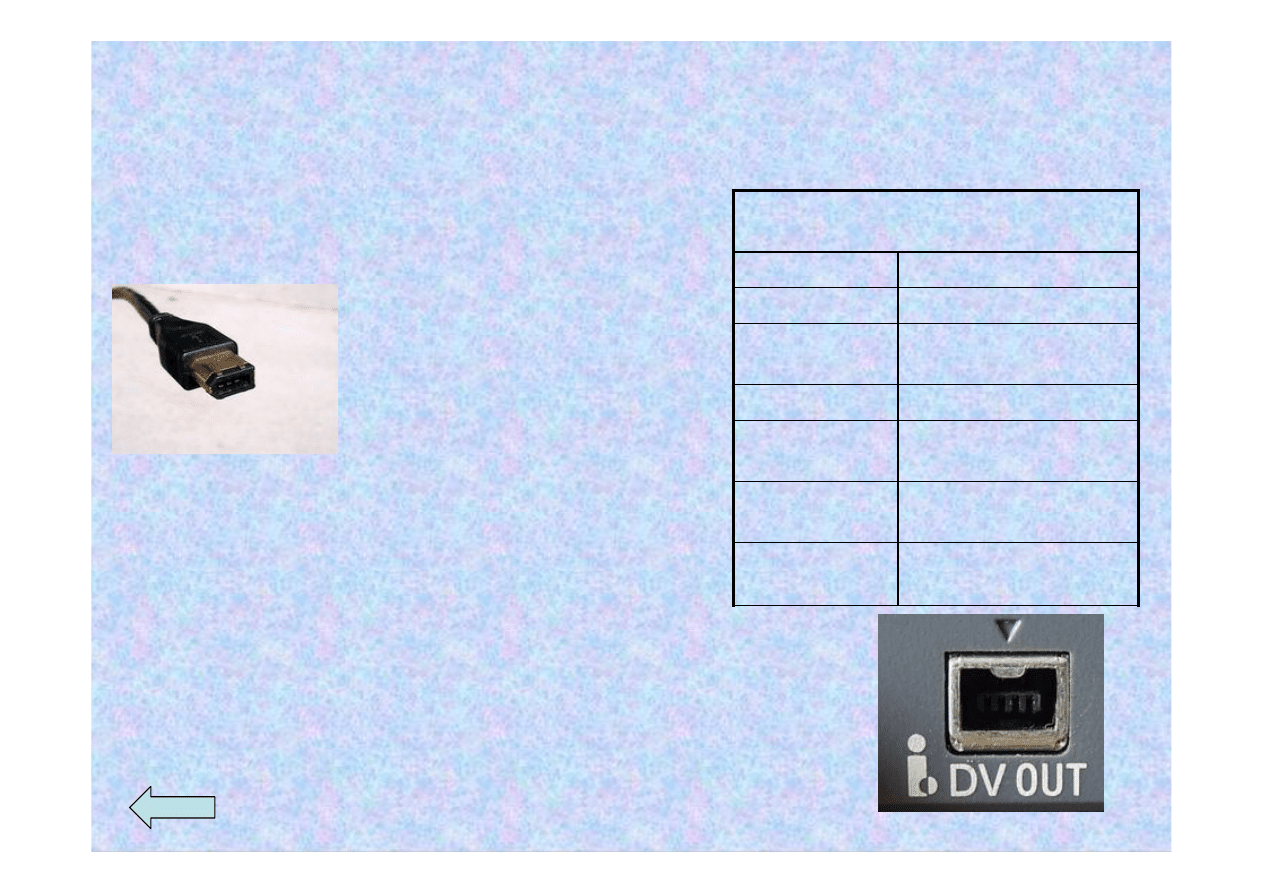

FireWire

•

IEEE 1394 (znane również pod
nazwą handlową firmy Apple
jako FireWire) to standard
łącza szeregowego
umożliwiającego szybką
komunikację i izosynchroniczne
usługi w czasie rzeczywistym.
Opracowany w roku 1995 dla
komputerów osobistych i
cyfrowych urządzeń
optycznych. Rozwijany głównie
przez firmę Apple Computer.
Jest zdefiniowany w
dokumencie IEEE 1394.

•

FireWire jest szeregową
magistralą ogólnego
przeznaczenia, jednak ze
względu na lansowanie jej
przez Apple jako wyjątkowo
multimedialnej oraz ze względu
na powszechne jej stosowanie
w kamerach (pod nazwą i.Link)
jest kojarzona prawie wyłącznie
z kamerami cyfrowymi.

tak (do 60W)

Zasilanie przez
interfejs

IEEE-1394 (4 lub 6
pinów)

Rodzaj złącza

Do 63 na magistrali

Liczba
urządzeń

1 lub 2

Liczba portów

Do 72m (16 odcinków
po 4.5m)

Długość
Magistrali

Do 800 Mb/s

Transfer

Szeregowy

Typ Interfejsu

FireWire

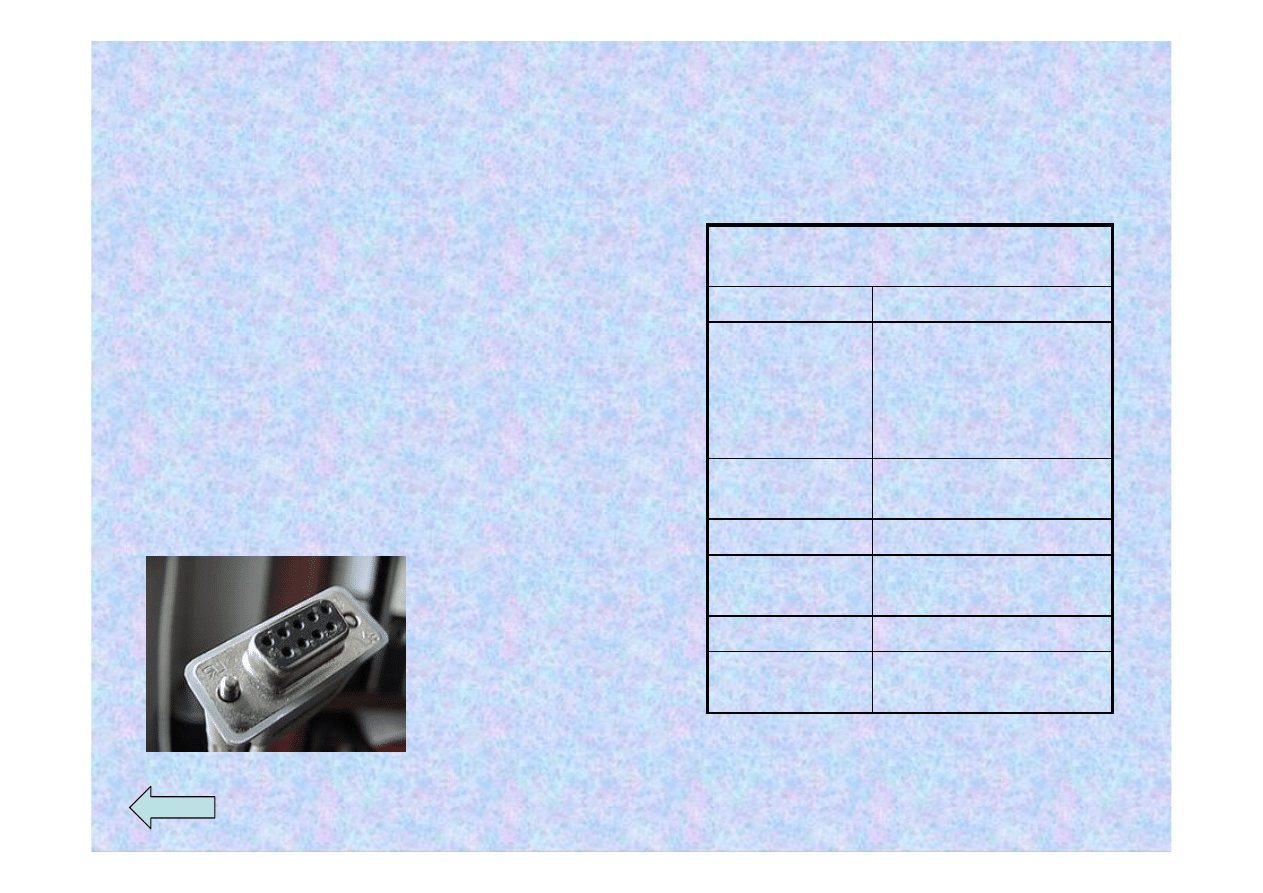

RS-232C

•

RS-232 jest magistralą komunikacyjną
przeznaczoną do szeregowej transmisji
danych. Najbardziej popularna wersja tego
standardu, RS-232C pozwala na transfer na
odległość nie przekraczającą 15 m z
szybkością maksymalną 20 kbit/s.

•

W architekturze PC standardowo
przewidziano istnienie 4 portów COM
oznaczanych odpowiednio COM1-COM4.
Specjalizowane karty rozszerzeń pozwalały
na podłączenie znacznie większej ilości
portów RS-232, jednak nie były one
standardowo obsługiwane przez MS-DOS i
wymagały specjalistycznego
oprogramowania.

nie

Zasilanie przez
interfejs

DB-9 lub DB-25

Rodzaj złącza

Jedno na każdy port

Liczba
urządzeń

Typowo 1 lub 2

Liczba portów

Ok. 15m (nie określono
w standardzie)

Długość
Magistrali

do 115,2 kb/s (w
niektórych
implementacjach, np.
modemy jako karty
wewn., do 230,4 kb/s),

Transfer

Szeregowy

Typ Interfejsu

RS-232C
