Laboratorium 6.7.1: Ping i Traceroute

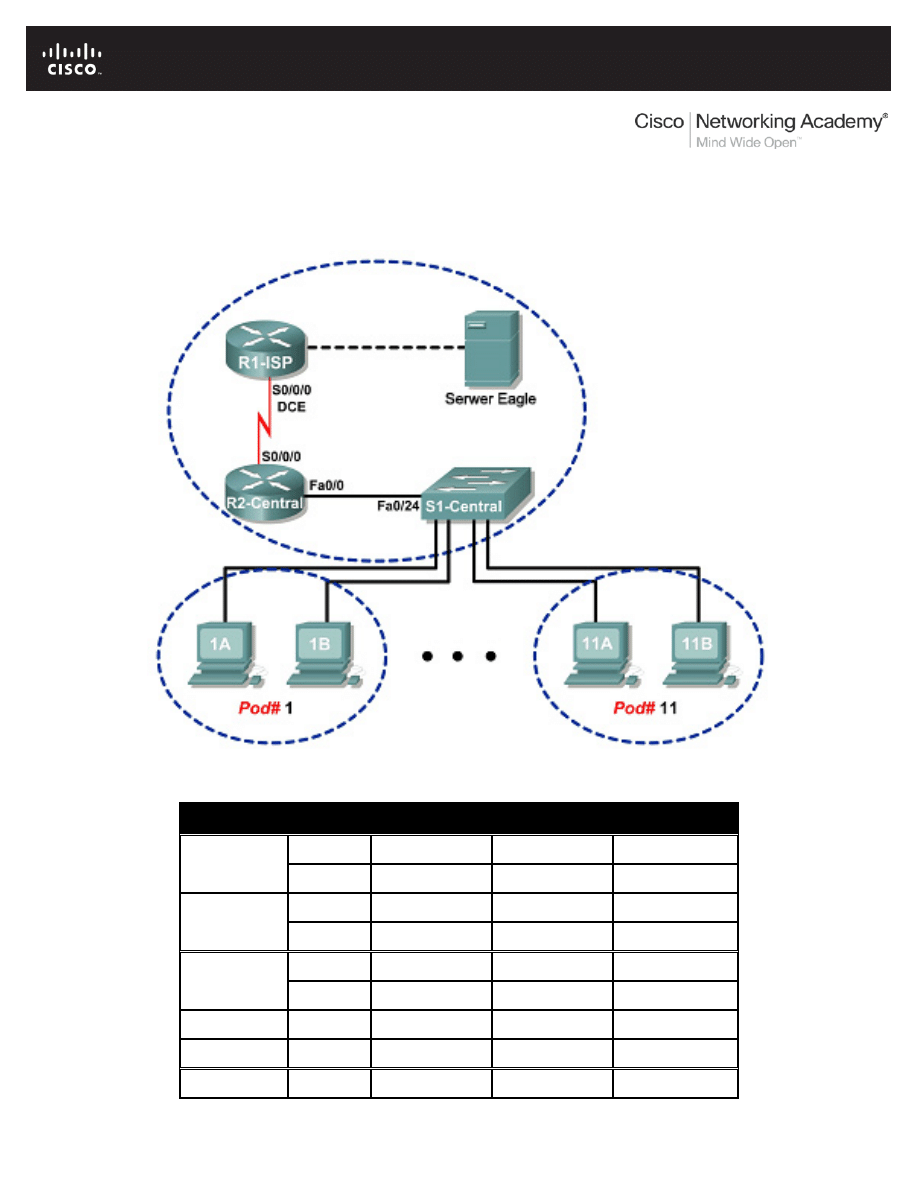

Topologia sieci

Tabela adresacji

Urządzenie

Interfejs

Adres IP

Maska podsieci

Domyślna brama

R1-ISP

S0/0/0

10.10.10.6

255.255.255.252

Nie dotyczy

Fa0/0

192.168.254.253 255.255.255.0

Nie dotyczy

R2-Central

S0/0/0

10.10.10.5

255.255.255.252

Nie dotyczy

Fa0/0

172.16.255.254 255.255.0.0

Nie dotyczy

Serwer Eagle

Nie dotyczy 192.168.254.254 255.255.255.0

192.168.254.253

Nie dotyczy 172.31.24.254

255.255.255.0

Nie dotyczy

hostPod#A

Nie dotyczy 172.16.Pod#.1

255.255.0.0

172.16.255.254

hostPod#B

Nie dotyczy 172.16.Pod#.2

255.255.0.0

172.16.255.254

S1-Central

Nie dotyczy 172.16.254.1

255.255.0.0

172.16.255.254

Kurs CCNA Exploration
Podstawy sieci komputerowych
Adresacja sieci - IPv4

Ćwiczenie 6.7.1: Ping i Traceroute

Cała zawartość niniejszych materiałów jest własnością Cisco Systems, Inc. ©1992 Wszelkie prawa zastrzeżone. Ten dokument zawiera publicznie

dostępne informacje firmy Cisco.

Strona 2 z 8

Cele nauczania

Po zakończeniu tego ćwiczenia będziesz potrafił:

•

Korzystać z polecenia ping w celu zweryfikowania łączności w sieciach TCP/IP.

•

Korzystać z polecenia tracert/traceroute w celu zweryfikowania łączności.

Wprowadzenie

Dwa narzędzia są nieodzowne w przypadku testowania łączności w sieciach TCP/IP. Jest to ping oraz
tracert

. Polecenie ping

jest dostępne w systemach operacyjnych Windows, Linux i w Cisco IOS.

Polecenie tracert

jest dostępne w systemie Windows, a podobne narzędzie - traceroute - w

systemach Linux i Cisco IOS.

Poza sprawdzeniem łączności, polecenie tracert może być używane do sprawdzania opóźnień w sieci.
Na przykład, kiedy przeglądarka internetowa nie jest w stanie połączyć się z serwerem WWW, problem z

połączeniem może występować gdziekolwiek pomiędzy klientem a serwerem. Administrator sieci może

użyć polecenia ping do przetestowania lokalnych połączeń lub połączeń, gdzie jest tylko kilka urządzeń.

W bardziej złożonych sieciach korzysta się z polecenia tracert. Ważnym jest wybranie miejsca, od
któr

ego rozpoczniemy testowanie sieci. Przeważnie trafność wyboru miejsca w głównej mierze zależy od

doświadczenia administratora oraz znajomości danej sieci.

Zarówno polecenie ping jak i polecenie tracert

korzysta z protokołu ICMP (Internet Control Message

Pr

otocol) do przesyłania komunikatów pomiędzy urządzeniami. ICMP jest protokołem warstwy Sieci

modelu warstwowego TCP/IP; po raz pierwszy został zdefiniowany w dokumencie RFC 792 we wrześniu

1981. Typy komunikatów ICMP opisano później w dokumencie RFC 1700.

Scenariusz

W tym ćwiczeniu należy przetestować polecenia ping oraz tracert wraz z opcjami. Studenci za

pomocą tych komend przetestują urządzenia w laboratorium Cisco.
Mierzone czasy opóźnień będą prawdopodobnie mniejsze niż w rzeczywistej sieci. Jest to spowodowane

tym, że ruch w takiej sieci ćwiczeniowej jest niewielki.

Zadanie 1: Użycie komendy ping do weryfikowania łączności w sieciach TCP/IP.

Komenda ping

jest używana do weryfikowania łączności w warstwie sieci z lokalnego komputera lub

innego urządzenia w sieci. Komenda ta może być użyta z parametrem w postaci adresu IP lub nazwy

domenowej jak na przykład eagle-server.example.com (do przetestowania działania usługi DNS). W tym

ćwiczeniu będziemy używać jedynie adresu IP.

Komenda ping rozpoczyna dzia

łanie bezpośrednio po jej wydaniu. Komputer źródłowy wysyła do celu

komunikat żądanie ICMP echo (ICMP echo request). Cel zwraca komunikat odpowiedź ICMP echo (ICMP

echo reply). Jeżeli pomiędzy źródłem i celem jest przerwane połączenie, router może odpowiedzieć

wiadomością ICMP, że sieć docelowa lub host są nieosiągalne.

Krok 1: Weryfikowanie łączności w warstwie sieci z lokalnego komputera.

C:\> ipconfig
Konfiguracja IP systemu Windows

Karta Ethernet Połączenie lokalne:

Sufiks DNS konkretnego połączenia. :

Adres IP. . . . . . . . . . . . : 172.16.1.2
Maska podsieci . . . . . . . . . . . : 255.255.0.0

Brama domyślna . . . . . . . . . : 172.16.255.254

C:\>

Kurs CCNA Exploration
Podstawy sieci komputerowych
Adresacja sieci - IPv4

Ćwiczenie 6.7.1: Ping i Traceroute

Cała zawartość niniejszych materiałów jest własnością Cisco Systems, Inc. ©1992 Wszelkie prawa zastrzeżone. Ten dokument zawiera publicznie

dostępne informacje firmy Cisco.

Strona 3 z 8

Rysunek 1. Informacje o lokalnych ustawieniach sieci

1. Otwórz okno linii

poleceń Windows i sprawdź przy pomocy komendy ipconfig czy adresacja na

komputerze pod jest taka jak przedstawiono na Rysunku 1.

Z wyjątkiem adresu IP wynik powinien być podobny. Każdy z hostów powinien mieć taką samą

maskę i adres bramy domyślnej; różnią się tylko adresem IP. Jeżeli brakuje pewnych informacji

lub jeżeli maska podsieci i brama domyślna są inne, zmień ustawienia tak, aby odpowiadały
ustawieniom dla danego komputera.

2. Zapisz informacje o lokalnych ustawieniach sieciowych:

Informacje TCP/IP

W

artość

Adres IP

Maska podsieci

Domyślna brama

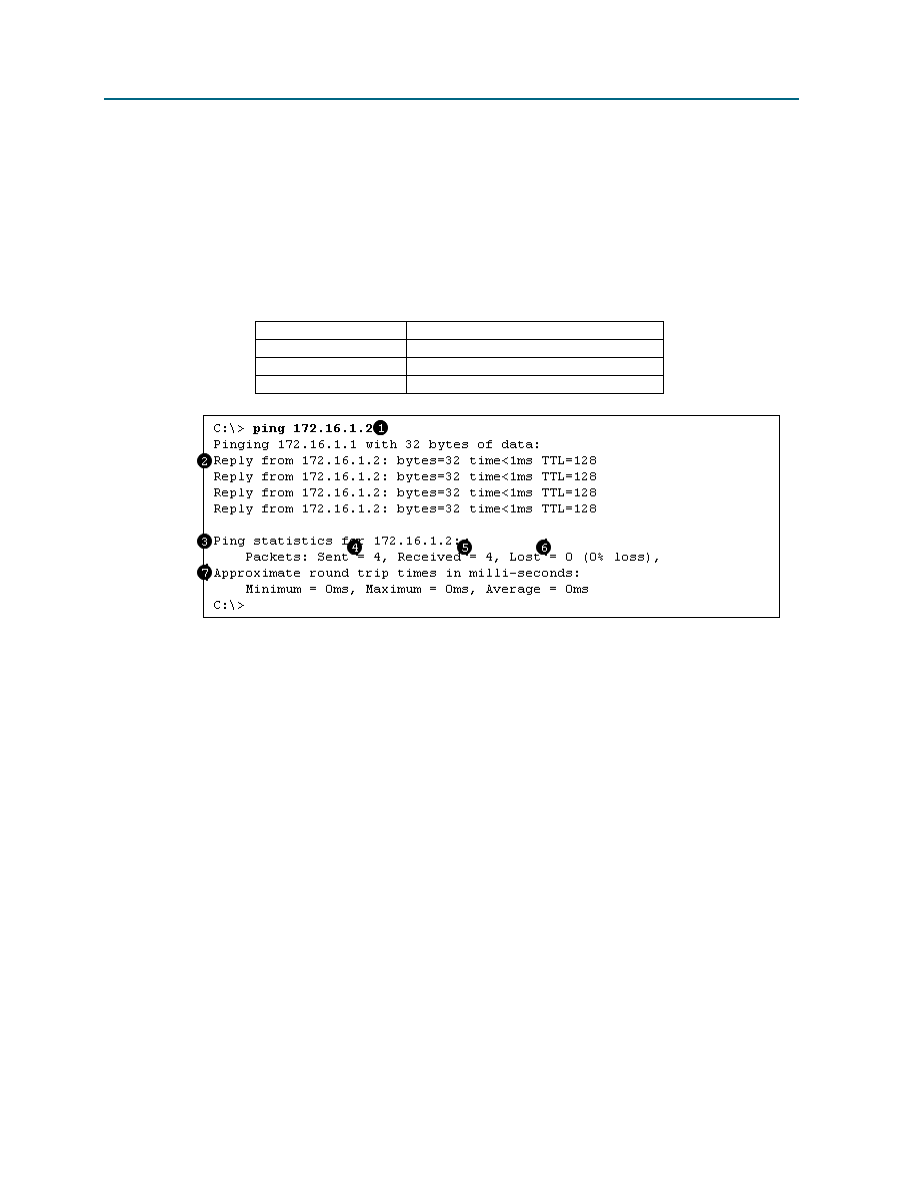

Rysunek 2. Wynik komendy ping

testującej lokalny stos TCP/IP

3.

Użyj komendy ping do zweryfikowania łączności w warstwie sieciowej modelu TCP/IP na
lokalnym komputerze.

Domyślnie, do celu wysyłane są cztery żądania i powinny być odbierane cztery odpowiedzi.
Wynik jest podobny do widocznego na Rysunku 2.



Adres docelowy, adres IP przypisany do lokalnego hosta.



Informacje zwrotne:

bajtów -

wielkość pakietu ICMP w bajtach .

czas -

czas pomiędzy wysłaniem żądania a odpowiedzią.

TTL-

domyślna wartość TTL urządzenia DOCELOWEGO, pomniejszona o liczbę

routerów występujących na ścieżce. Maksymalną wartością TTL jest wartość 255 a dla
nowszych wersji systemu Windows 128.



Podsumowanie informacji o uzyskanych odpowiedziach:



Pakiety wysłane - liczba pakietów wysłanych Domyślnie wysyłane są cztery pakiety.



Pakiety odebrane - liczba odebranych pakietów.



Pakiety utracone –

różnica pomiędzy liczbą wysłanych i odebranych pakietów.



Informacje o opóźnieniach odpowiedzi wyrażone w milisekundach. Krótszy czas

podróży pakietów oznacza lepsze połączenie. Zegar komputera jest ustawiony na 10
milisekuNie dotyczy

Wartości szybsze niż 10 milisekund będą wyświetlane jako 0.

Kurs CCNA Exploration
Podstawy sieci komputerowych
Adresacja sieci - IPv4

Ćwiczenie 6.7.1: Ping i Traceroute

Cała zawartość niniejszych materiałów jest własnością Cisco Systems, Inc. ©1992 Wszelkie prawa zastrzeżone. Ten dokument zawiera publicznie

dostępne informacje firmy Cisco.

Strona 4 z 8

4.

Zapisz rezultaty działania komendy ping wydanej na twoim komputerze:

Pole

Wartość

Rozmiar pakietu

Liczba wysłanych
pakietów

Liczba odpowiedzi

Liczba pakietów
utraconych

Minimalne opóźnienie

Maksymalne opóźnienie

Czas średni

Krok 2: Weryfikacja łączności w sieci LAN.

C:\> ping 172.16.255.254

Badanie 192.168.16.2 z użyciem 32 bajtów danych:

Odpowiedź z 172.16.255.254: bajtów=32 czas=1ms TTL=255

Odpowiedź z 172.16.255.254: bajtów=32 czas<1ms TTL=255

Odpowiedź z 172.16.255.254: bajtów=32 czas<1ms TTL=255

Odpowiedź z 172.16.255.254: bajtów=32 czas<1ms TTL=255
Statystyka badania ping dla 192.168.16.2:

Pakietów: Wysłane = 4, Odebrane = 4,Utracone = 0 (0%

straty),

Szacunkowy czas błądzenia pakietów w milisekundach:

Minimum = 0 ms, Maksimum = 0 ms, Czas średni= 0 ms

C:\>

Rysunek

3. Wynik działania komendy ping wysłanej na adres Bramy Domyślnej

1.

Korzystając z komendy ping sprawdź łączność z Bramą Domyślną. Wynik powinien wyglądać
podobnie jak na Rysunku 3.

Domyślna wartość TTL w systemie Cisco IOS to 255. Ponieważ datagramy nie przechodzą przez

żaden router TTL zwrotne wynosi 255.

2.

Zapisz wyniki działania komendy ping wysłanej na adres Bramy Domyślnej:

Pole

Wartość

Rozmiar pakietu

Liczba wysłanych
pakietów

Liczba odpowiedzi

Liczba pakietów
utraconych

Minimalne opóźnienie

Maksymalne opóźnienie

Czas średni

Jaki byłby wynik, gdyby połączenie z Bramą Domyślną zostało przerwane?

___________________________________________________________________________________

Kurs CCNA Exploration
Podstawy sieci komputerowych
Adresacja sieci - IPv4

Ćwiczenie 6.7.1: Ping i Traceroute

Cała zawartość niniejszych materiałów jest własnością Cisco Systems, Inc. ©1992 Wszelkie prawa zastrzeżone. Ten dokument zawiera publicznie

dostępne informacje firmy Cisco.

Strona 5 z 8

Krok 3: Weryfikacja łączności z odległą siecią.

C:\> ping 192.168.254.254

Badanie 192.168.16.2 z użyciem 32 bajtów danych:

Odpowiedź z 192.168.254.254: bajtów=32 czas<1ms TTL=62

Odopwiedź z 192.168.254.254: bajtów=32 czas=1ms TTL=62

Odopwiedź z 192.168.254.254: bajtów=32 czas=1ms TTL=62

Odopwiedź z 192.168.254.254: bajtów=32 czas=1ms TTL=62
Statystyka badania ping dla 192.168.254.254:

Pakiety: Wysłane = 4, Odebrane = 4, Utracone = 0 (0%

straty)

Szacunkowy czas przesyłania pakietów w obie strony w
milisekundach:

Minimum = 0ms, Maksimum = 0ms, Czas średni = 0ms

C:\>

Rysunek 4. Wynik działania komendy ping wysłanej na adres serwera Eagle

1.

Korzystając z komendy ping sprawdź łączność z urządzeniem w odległej sieci. Do tego testu

wykorzystamy serwer Eagle. Wynik powinien być podobny jak na Rysunku 4.

W systemie

Linux domyślna wartość TTL wynosi 64. Datagramy przechodzą przez dwa routery,

żeby dotrzeć do serwera Eagle, więc zwracana wartość TTL wyniesie 62.

2.

Zapisz rezultaty działania komendy ping wydanej na twoim komputerze:

Pole

Wartość

Rozmiar pakietu

Liczba

wysłanych

pakietów

Liczba odpowiedzi

Liczba pakietów
utraconych

Minimalne opóźnienie

Maksymalne opóźnienie

Czas średni

C:\ > ping 192.168.254.254

Badanie 192.168.16.2 z użyciem 32 bajtów danych:

Upłynął limit czasu żądania

Upłynął limit czasu żądania.

Upłynął limit czasu żądania.

Upłynął limit czasu żądania
Statystyka badania ping dla 192.168.16.2:

Pakiety: Wysłane = 4, Odebrane = 0, Utracone = 4 (100%

straty),
C:\>

Rysunek 5. Wynik działania komendy ping ze stratami pakietów.

Komenda ping

jest bardzo przydatna w usuwania problemów z łącznością w sieci. Posiada jednak

swoje ograniczenia. Wynik przedstawiony na Rysunku 5 pokazuje, że nie ma łączności z serwerem

Eagle. Czy to problem z serwerem Eagle czy z jakimś innym urządzeniem na trasie? Komenda tracert

może wyświetlać informacje o trasie i o opóźnieniach.

Kurs CCNA Exploration
Podstawy sieci komputerowych
Adresacja sieci - IPv4

Ćwiczenie 6.7.1: Ping i Traceroute

Cała zawartość niniejszych materiałów jest własnością Cisco Systems, Inc. ©1992 Wszelkie prawa zastrzeżone. Ten dokument zawiera publicznie

dostępne informacje firmy Cisco.

Strona 6 z 8

Zadanie 2: Użycie komendy tracert do sprawdzenia łączności.

Komenda tracert

jest przydatna do zbierania informacji o trasie i o opóźnieniach. Zamiast używać

komendy ping

do sprawdzania łączności z każdym urządzeniem na trasie do odbiorcy, można

skorzystać z komendy tracert.

W systemach Linux i Cisco IOS odpowiednikiem tej komendy jest traceroute.

Krok 1: Sprawdzanie łączności w warstwie sieci za pomocą komendy tracert.

1.

Otwórz okno linii poleceń Windows i wydaj następującą komendę:

C:\> tracert 192.168.254.254

C:\> tracert 192.168.254.254

Trasa śledzenia do 192.168.254.254 z maksymalną liczbą 30 przeskoków
1 <1 ms <1 ms <1 ms 172.16.255.254
2 <1 ms <1 ms <1 ms 10.10.10.6
3 <1 ms <1 ms <1 ms 192.168.254.254

Śledzenie zakończone.
C:\>

Rysunek 6. Wynik działania komendy tracert na adres serwera Eagle.

Wynik działania komendy tracert powinien być zbliżony do przedstawionego na Rysunku 6.

2. Zapisz wyniki w tabeli:

Pole

Wartość

Maksymalna liczba
przeskoków

Adres IP pierwszego
routera

Adres IP drugiego routera

Cel osiągnięty?

Krok 2: Obserwowanie wyników działania komendy tracert przy utracie połączenia.
Jeżeli jest problem z łącznością z urządzeniem końcowym takim jak serwer Eagle, komenda tracert

może dostarczyć cennych informacji na temat źródła problemu. Komenda ping pokazałaby uszkodzenie

połączenia, ale nie dostarczyłaby informacji o urządzeniach znajdujących się na ścieżce. Jak pokazano
na schemacie topologii, zarówno R2-Centrala jak i R1-

ISP tworzą połączenie pomiędzy komputerem pod

a serwerem Eagle.

C:\> tracert -w 5 -h 4 192.168.254.254

Trasa śledzenia do: 192.168.254.254 z maksymalna liczbą 4 przeskoków
1 <1 ms <1 ms <1 ms 172.16.255.254
2 <1 ms <1 ms <1 ms 10.10.10.6

3 * * * Upłynął limit czasu żądania

4 * * * Upłynął limit czasu żądania

Śledzenie zakończone
C:\>

Rysunek 7. Wynik działania komendy tracert

Kurs CCNA Exploration
Podstawy sieci komputerowych
Adresacja sieci - IPv4

Ćwiczenie 6.7.1: Ping i Traceroute

Cała zawartość niniejszych materiałów jest własnością Cisco Systems, Inc. ©1992 Wszelkie prawa zastrzeżone. Ten dokument zawiera publicznie

dostępne informacje firmy Cisco.

Strona 7 z 8

Popatrz na Rysunek 7. Z komendą tracert użyto opcji zmniejszającej czas oczekiwania (w
milisekundach) –w

5 i ograniczającą maksymalną liczbę przeskoków –h 4. Jeżeli serwer Eagle byłby

odłączony od sieci, brama domyślna i R1-ISP odpowiedziałyby poprawnie. Mamy tutaj problem z siecią
192.168.254.0/24

. W tym przykładzie serwer Eagle był wyłączony.

Jaki byłby wynik komendy tracert jeżeli R2-Central byłby uszkodzony?

___________________________________________________________________________________

Jaki byłby wynik komendy tracert jeżeli R2-Centrala zbyłby uszkodzony ?

___________________________________________________________________________________

Zadanie 3: Wyzwanie

Domyślne wartości dla komendy ping spełniają swoje zadanie w większości scenariuszy rozwiązywania

problemów. Bywają jednak sytuacje, kiedy dodatkowe opcje komendy ping mogą okazać się użyteczne.
Wydanie komendy ping

bez wskazania adresu docelowego wyświetli opcje widoczne na Rysunku 8:

C:\> ping

Sposób użycia: ping [-t] [-a] [-n liczba] [-l rozmiar] [-f] [-i TTL]
[-v TOS]
[-r liczba] [-s liczba] [[-j lista_hostów] | [-k
lista_hostów]]
[-w limit_czasu] nazwa_celu

Opcje:
-

t Odpytuje określonego hosta do czasu zatrzymania.

A

by przejrzeć statystyki i kontynuować, naciśnij

klawisze Control+Break.

Aby zakończyć naciśnij klawisze Control+C

-

a Tłumacz adresy na nazwy hostów.

-

n Liczba Liczba wysłanych powtórzeń żądania.

-l rozmiar Rozmiar bufora transmisji.
-

f Ustaw w pakiecie flagę nie fragmentuj.

-

i TTL Czas wygaśnięcia.

-

v TOS Typ usługi.

-

r liczba Rejestruj trasę dla przeskoków.

-s liczba Sygnatura czasowa dla przeskoków.
-j lista-

hostów Swobodna trasa źródłowa wg listy lista-hostów.

-k lista-

hostów Ściśle określona trasa źródłowa wg listy lista-

hostów.
-w limit-

czasu Limit czasu oczekiwania na odpowiedź (w

milisekundach).
C:\>

Rysunek 8. Wynik dz

iałania komendy ping bez adresu docelowego

Najbardziej przydatne opcje oznaczono kolorem żółtym. Niektóre opcje nie działają łącznie jak na

przykład opcje –t i –n. Inne opcje mogą być używane łącznie. Przetestuj następujące opcje:

Kurs CCNA Exploration
Podstawy sieci komputerowych
Adresacja sieci - IPv4

Ćwiczenie 6.7.1: Ping i Traceroute

Cała zawartość niniejszych materiałów jest własnością Cisco Systems, Inc. ©1992 Wszelkie prawa zastrzeżone. Ten dokument zawiera publicznie

dostępne informacje firmy Cisco.

Strona 8 z 8

Wydaj komendę ping do adresu docelowego z opcją odpytywanie do momentu zatrzymania –t. Aby

zatrzymać, wciśnij <CTRL> C:

C:\> ping –t 192.168.254.254

Badanie 192.168.16.2 z użyciem 32 bajtów danych:

Odpowiedź z 192.168.254.254: bajtów=32 czas<1ms TTL=63

Odpowiedź z 192.168.254.254: bajtów=32 czas<1ms TTL=63

Odpowiedź z 192.168.254.254: bajtów=32 czas<1ms TTL=63

Odpowiedź z 192.168.254.254: bajtów=32 czas<1ms TTL=63

Odpowiedź z 192.168.254.254: bajtów=32 czas<1ms TTL=63

Odpowiedź z 192.168.254.254: bajtów=32 czas<1ms TTL=63
Statystyka badania ping dla 192.168.16.2:

Pakiety: Wysłane= 6, Odebrane = 6, Utracone = 0 (0% straty),

Szacunkowy czas błądzenia pakietów w milisekundach:

Minimum = 0 ms, Maksimum = 0 ms, Czas średni = 0 ms

Control-C
^C
C:\>

Rysunek 9. Wynik działania komendy ping z opcją –t

Aby wysłać tylko jedno żądanie ping do określonego celu i zapisać trasę pakietów, skorzystaj z opcji –n
i –r (jak na Rysunku 10). Uwaga:

Nie wszystkie urządzenia akceptują opcję –r.

C:\> ping -n 1 –r 9 192.168.254.254
Badanie 19

2.168.16.2 z użyciem 32 bajtów danych:

Odpowiedź z 192.168.254.254: bajtów=32 czas=1ms TTL=63
Trasa: 10.10.10.5 ->
192.168.254.253 ->
192.168.254.254 ->
10.10.10.6 ->
172.16.255.254
Statystyka badania ping dla 192.168.16.2:

Pakiety: Wysłane = 1, Odebrane = 1, Utracone = 0 (0% straty),

Szacunkowy czas błądzenia pakietów w milisekundach:

Minimum = 0 ms, Maksimum = 0 ms,Czas średni = 0 ms

C:\>

Rysunek 10. Wynik działania komendy ping z użyciem opcji -n i -r

Zadanie 4: Do przemyślenia

Zarówno komenda ping jak i tracert

są używane do testowania połączeń. Komenda ping bardzo

dobrze nadaje się do sprawdzania podstawowej łączności w sieci. Do testowania opóźnień i sprawdzania
trasy pakietów korzyst

a się z komendy tracert.

Umiejętność szybkiego i trafnego wskazywania przyczyn problemów z łącznością w sieci to umiejętności

jakich oczekuje się od inżynierów sieci. Znajomość zestawu protokołów TCP/IP i doświadczenie w
korzystaniu z komend diagnostycznyc

h będą kształciły te umiejętności.

Zadanie 5: Sprzątanie.

Jeśli instruktor nie polecił inaczej, wyłącz komputery. Zabierz wszystkie rzeczy przyniesione do

laboratorium. Pozostaw pomieszczenie w stanie gotowym do rozpoczęcia zajęć z następną grupą
studentów.
