Pioneer BCT-1430 str

20081203

1

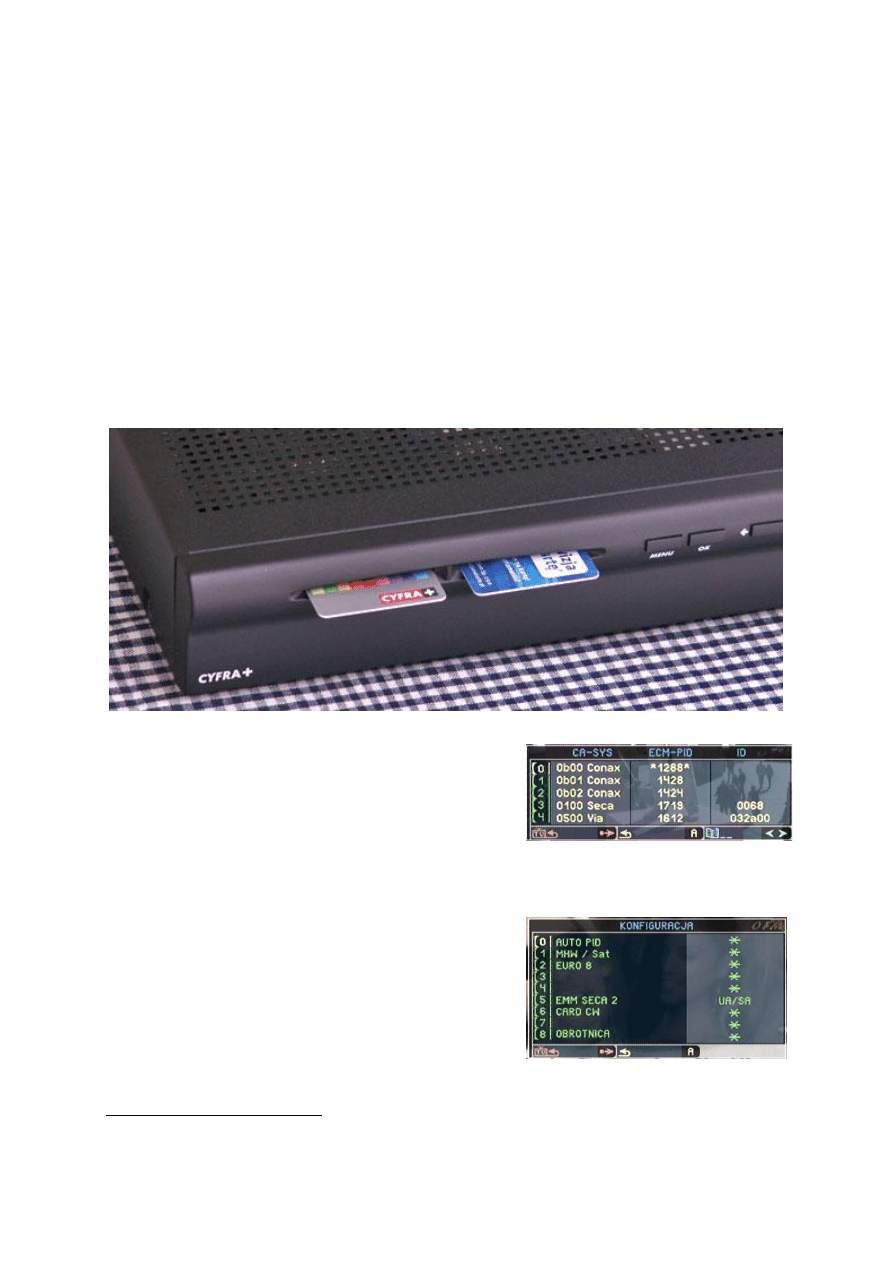

Conax Seca Open Firmware.

Oprogramowanie Conax Seca Open Firmware przeznaczone jest do odbiorników TV-SAT Madiasat.
Pozwala ono na odbiór programów telewizji satelitarnej kodowanych w systemach: Seca oraz Conax.
Kartę systemu Conax obsługuje czytnik podpisany "KARTA BANKOWA", który nie był
wykorzystywany przez polskiego operatora Cyfra+. Użycie tego czytnika pozwoliło na zachowane
wszystkich cech czytnika KARTA ABONEBCKA

, czyli nie zmienionej współpracy z kartami Seca

(Cyfra+). Oprogramowanie obsługuje nie tylko proces dekodowania obrazu i dźwięku w systemie
Conax, ale także operacje odświeżania uprawnień oraz umożliwia aktywację kart (dotyczy CAID: 00B0
-

Telewizja na kartę).

Oprogramowanie pozwala na korzystanie z odbiornika TV-

SAT Mediasat bez włożonej karty i odbierać

programy FTA, z kartą Seca (czytnik z lewej strony) - może odbierać pakiet programów Cyfra+, z kartą
Conax (czytnik z prawej strony) -

może odbierać programy z pakietu TnK, natomiast po włożeniu

dwóch kart odbiornik rozkodowuje programy kodowane w systemach Conax i Seca

1

.

Poszczególne programy należy przypisać do wybranych
systemów kodowania zgodnie z posiadaną kartą. Okno
wyboru wywołujemy klawiszem A na pilocie, a wyboru
dokonujemy za pomocą klawiszy numerycznych pilota.
Na programa

ch, które maja być dekodowane z użyciem karty

Conax (TnK) należy wybrać

CA-SYS

"0b00 "Conax", a na

programach dekodowanych z użyciem karty Seca "0100
Seca" (ID: 0068 - to identyfikator Cyfra+).
Gwiazdki przy identyfikatorze

ECM-PID

oznaczają aktualny

wybór.

Przed dokonaniem opisanego wyboru systemu kodowania
(czyli karty) należy wcześniej opcję "

AUTO PID

" (symbol "

*

").

Pełna obsługa karty Seca wymaga w punkcie 5 tego menu
ustawienia

UA/SA

.

Menu KONFIGURACJA

2

otwieramy naciskając na pilocie

klawisze +; MENU; 7.
Przypisanie poszczególnych programów do systemów
kodowania wystarczy ustawić tylko raz na początku.
Odbiornik zapamiętuje te dane w czasie wyłączania pilotem.

1

Oprogramowanie nie zawiera emulatorów kart

2

Wybranie pilotem MENU; D zmienia język komunikatów ekranowych

Pioneer BCT-1430 str

20081203

2

Datę do której ważne są uprawienia odbioru obu

3

kart zobaczymy wybierając pilotem MENU ; 6

(

UPWAWNIENIA ODBIORU

). W przypadku systemu Conax data 1.1.2001 oznacza, że karta nie została

aktywowana. Informacje o karcie Conax mogą aktualizować się z opóźnieniem. Aby je odświeżyć
należy przełączyć na program z wybranym systemem kodowania Conax i na chwilę wyłączyć
odbiornik (pilotem) i włączyć ponownie.

Wymiana oprogramowania.

Odbiornik satelitarny BCT-1430

przechowuje informacje potrzebne do działania w trzech pamięciach,

których zawartość nie ulega zamazaniu po wyłączeniu zasilania:

1.

Pamięć główna flash (adres początku 0x7FE00000), przechowująca oprogramowanie

4

.

2.

Pamięć eeprom, zawierająca informacje konfiguracyjne.

3.

Pamięć dodatkowa flash (adres początku 0x60000000) zawierająca listę kanałów

5

).

Polecamy zmianę zawartości dwóch pierwszych pamięci za pomocą programu Pioner 5.0. Trzecią
pamięć można zaprogramować korzystając z programu Mediasat Edytor Studio. Po załadowaniu
zawartości do dwóch pierwszych pamięci dostępna jest funkcja wgrywania listy kanałów odbiornika
przez "Port szeregowy" zawarta w oprogramowaniu Open Firmware. Do przeprowadzenia operacji

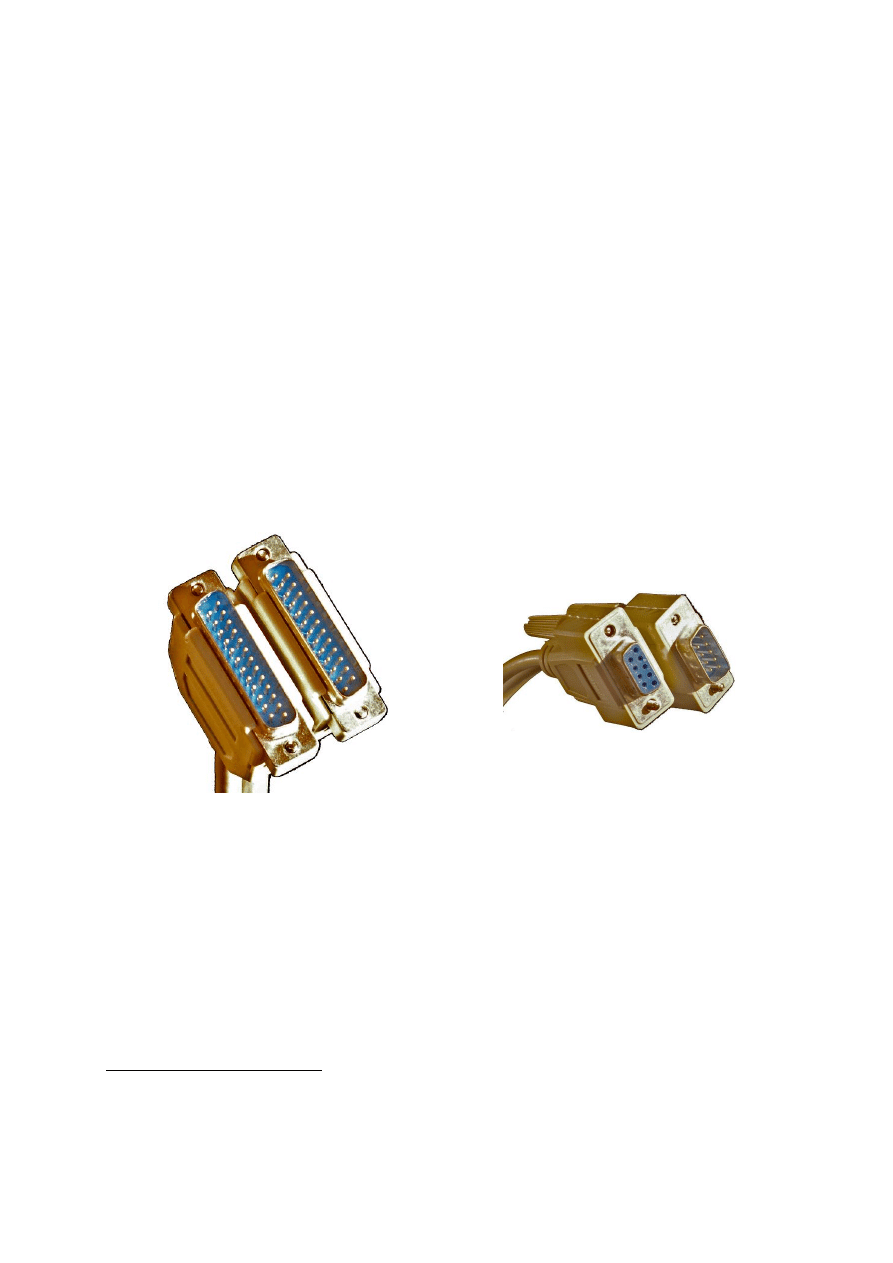

zmiany oprogramowania odbiornika potrzebne będą dwa kable

6

, które połączą porty równoległy i

szeregowy odbiornika i komputera.

1

.

2

.

W celu uniknięcia uszkodzeń elektroniki portów komputera i odbiornika łączenie kablami należy
przeprowadzić przy wyłączonym komputerze i wyłączonym odbiorniku (odbiornik z odłączonym
kablem sieciowym, kablem antenowym i kablem TV).

3

O ile zostały włożone do czytników

4

Część pamięci zawierająca procedury startowe nie jest programowana.

5

Proponowane oprogramowanie nie wymaga uzupełnień ładowanych do tej pamięci (patch)

6

Program Pionero umożliwia wgrywanie oprogramowania do odbiornika także w inny sposób z użyciem interface

JTAG.

Pioneer BCT-1430 str

20081203

3

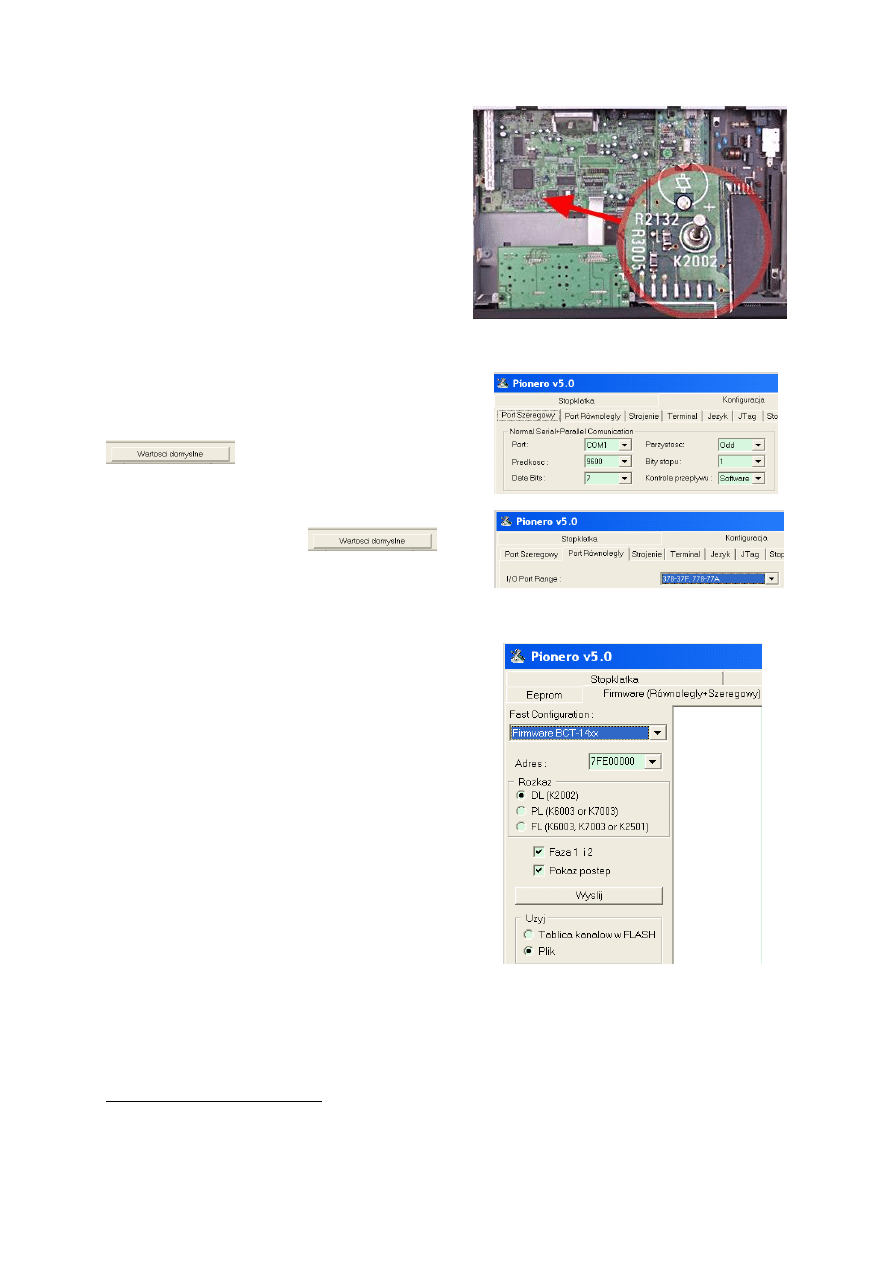

Aby program Pionero mógł połączyć się odbiornik
Mediasat należy przełączyć w tryb serwisowy.
Wymaga to, aby podczas włączenia zasilania
wyłącznikiem "SIEC" punkt na płycie elektroniki
(wskazane zdjęcie pokrywy obudowy) oznaczony
symbolem "K2002 był połączony do masy (czyli
metalowej obudowy lub złącza anteny). Wtedy po
włączeniu zasilania klawiszem 'SIEĆ" na
wyświetlaczu odbiornika pojawi się symbol "

DL1

", a

następnie "

DL1o

". Po uruchomieniu odbiornika w

trybie serwisowym połączenie do punktu "K2002"
należy usunąć.

Pionero - przygotowanie

7

.

Program Pionero nie wymaga instalacji. Jest gotowy do
użytku po rozlokowaniu archiwum. Po uruchomieniu
programu otwieramy okno "Konfiguracja" dla portu

szeregowego, przywracamy
wartości domyślne
i wybieramy numer portu com do

którego podłączony został kabel (2) łączący komputer z
odbiornikiem.
Podobnie w oknie "Konfiguracja" dla portu równoległego

ustawiamy wartości domyślne

i ewentualnie korygujemy

8

"I/O Port Range".

Pamięć flash (1).

Należy uruchomić zakładkę "Firmware (Równoległy +
szeregowy) programu Pionero z opcjami pokazanymi na
ilustracji obok, wybrać "Wyślij" oraz wskazać plik z
oprogramowaniem do załadowania do odbiornika. Proces
wgrywania trawa kilka minut.

7

Program Pionero umożliwia odczytanie z odbiornika Pioneer i zapisanie do plików zawartości i pamięci, co może

posłużyć do przywrócenia stanu z przed aktualizacji oprogramowania.

8

W przypadku wypos

ażenia komputera w jeden port równoległy ustawienia domyślne są zwykle odpowiednie.

Pioneer BCT-1430 str

20081203

4

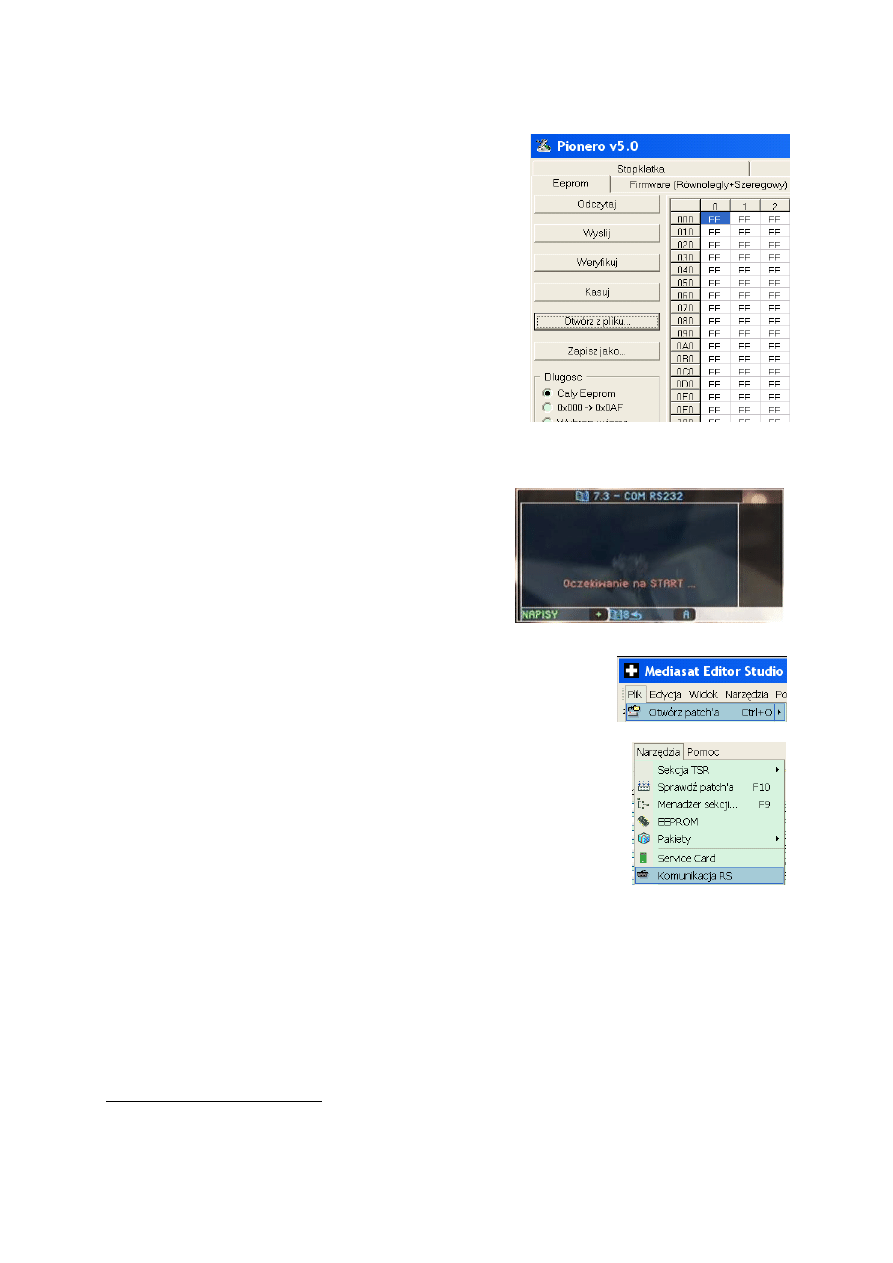

Pamięć eeprom (2).

W celu wgrania danych do pamięci eeprom należy przejść
do zakładki "Eeprom", wybrać "Otwórz z pliku" i wskazać
plik z zawartością pamięci do załadowania, a następnie
użyć klawisza "Wyslij".






Po pomyślnym wgraniu zawartości pamięci Flash i
eeprom można wyłączyć program Pionero. Wyłączamy
także odbiornik wyłącznikiem 'SIEĆ", po czy włączamy
ponownie i możemy uruchomić odbiornik pilotem.

Lista kanałów (3).

Proponujemy zaktualizowanie listy kanałów przez wgranie nowej, aktualnej za pomocą komputera
wykorzystując o tym celu program Mediasat Edytor Studio

9

. Skorzystamy z połączenia komputera z

odbiornikiem kablem szeregowym

10

(2)

oraz funkcji oprogramowania Open Firmware pozwalającej
na odbiór danych z komputera (MENU; 7; 3).

Program MES jest gotowy do pracy po rozpakowaniu archiwum.
Wprowadzanie listy kanałów z pliku do programu można uruchomić w
menu "Plik". Następnie po uruchomieniu tej opcji i wskazaniu pliku z listą
kanałów wybieramy "Typ Patcha" "Pioneer, Kenwood...", a w kolejnym
okienku "5 segmentów 1999 kanałów". Wczytaną listę można edytować.

Aby wysłać listę kanałów do odbiornika w menu głównym zakładce
"Narzędzia" korzystamy z opcji "Komunikacja RS", która uruchamia kreator,
który przeprowadzi przez proces przygotowania i transmisji pliku.

Po wgraniu listy kanałów należy wyłączyć odbiornik z sieci zasilającej i odłączyć kable w zachowując
środki ostrożności (str. 3). W razie potrzeby należy zmodyfikować ustawienia konfiguracyjne
odbiornika opisane na str. 1.

9

Program MES umożliwia również odczytanie listy kanałów z odbiornika, wprowadzenie poprawek i wgranie

zaktualizowanej listy do odbiornika Mediasat.

10

Należy nie zapomnieć o środkach ostrożności związanych z podłączaniem kabli, które opisano wcześniej.
