Proste układy sekwencyjne

Układ sekwencyjny jest jednym z rodzajów układów cyfrowych. Charakteryzuje się
tym, że stan wyjść y zależy od stanu wejść x oraz od poprzedniego stanu, zwanego
stanem wewnętrznym, pamiętanego w zespole rejestrów (pamięci).

Jeżeli dwie bramki NOR połączymy w sposób pokazany na rysunku poniżej, to
otrzymamy przerzutnik (FLIP-FLOP). Ma on dwa dopełniające się wyjścia oraz
dwa wejścia: S (set) i R (reset). Jeżeli na wejścia podamy S = 1 i R = 0, otrzymamy:

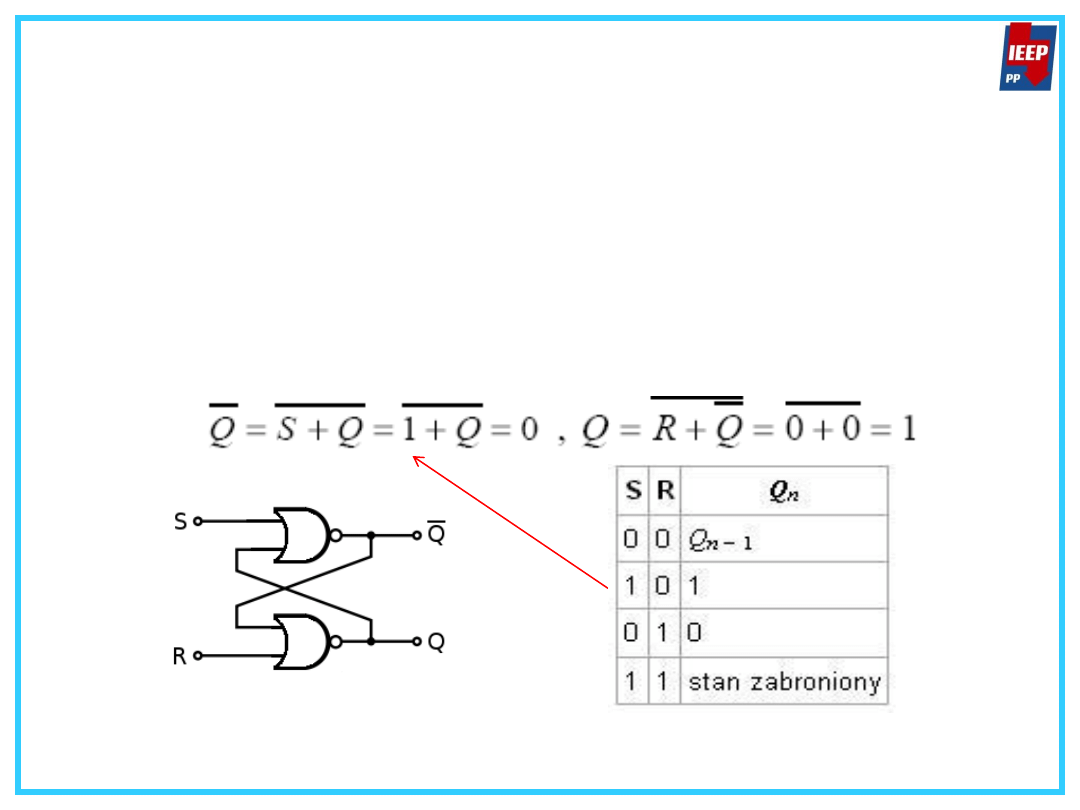

Rys. Przerzutnik RS zbudowany z bramek NOR i jego tablica przejść
