Systemy Transmisji Satelitarnej

Zadania:

1.

Wyznaczyć maksymalną szybkość transmisji R
przez sygnał.

2.

Dla wyznaczonego R

b

wykreślić charakterystyki:

a.

BER w funkcji dostępności syste

b.

BER w funkcji średnicy anteny stacji B (

Projekt 2c

Systemy Transmisji Satelitarnej

Wyznaczyć maksymalną szybkość transmisji R

b

oraz szerokość pasma zajmowanego

wykreślić charakterystyki:

BER w funkcji dostępności systemu
BER w funkcji średnicy anteny stacji B (0,75 – 2,5 m)

Systemy Transmisji Satelitarnej

oraz szerokość pasma zajmowanego

1.

Dane projektowe

1.1.

Stacja A - nadawcza

Lokalizacja :

Berlin

Średnica anteny:

D = 2,5 m

Sprawność :

η = 0,75

Moc wyjściowa:

P

0

= 20 W

Wzmocnienie anteny do temperatury szumowej: (G/T)

ES

= 20 dB/K

Szerokość geograficzna:

Θ

E

= 52°31’ N

Długość geograficzna:

Ф

E

= 13°24’ E

Wysokość nad poziomem morza: h

S

= 100 m

Średnia intensywność opadów w roku: 30 mm/h

1.2.

Stacja B – odbiorcza

Lokalizacja :

Manchester

Średnica anteny:

D = 2,5 m

Sprawność :

η = 0,75

Wzmocnienie anteny do temperatury szumowej: (G/T)

ES

= 20 dB/K

Szerokość geograficzna:

Θ

E

= 53°29’ N

Długość geograficzna:

Ф

E

= 2°15’ W

Wysokość nad poziomem morza: h

S

= 38 m

Średnia intensywność opadów w roku: 30 mm/h

1.3.

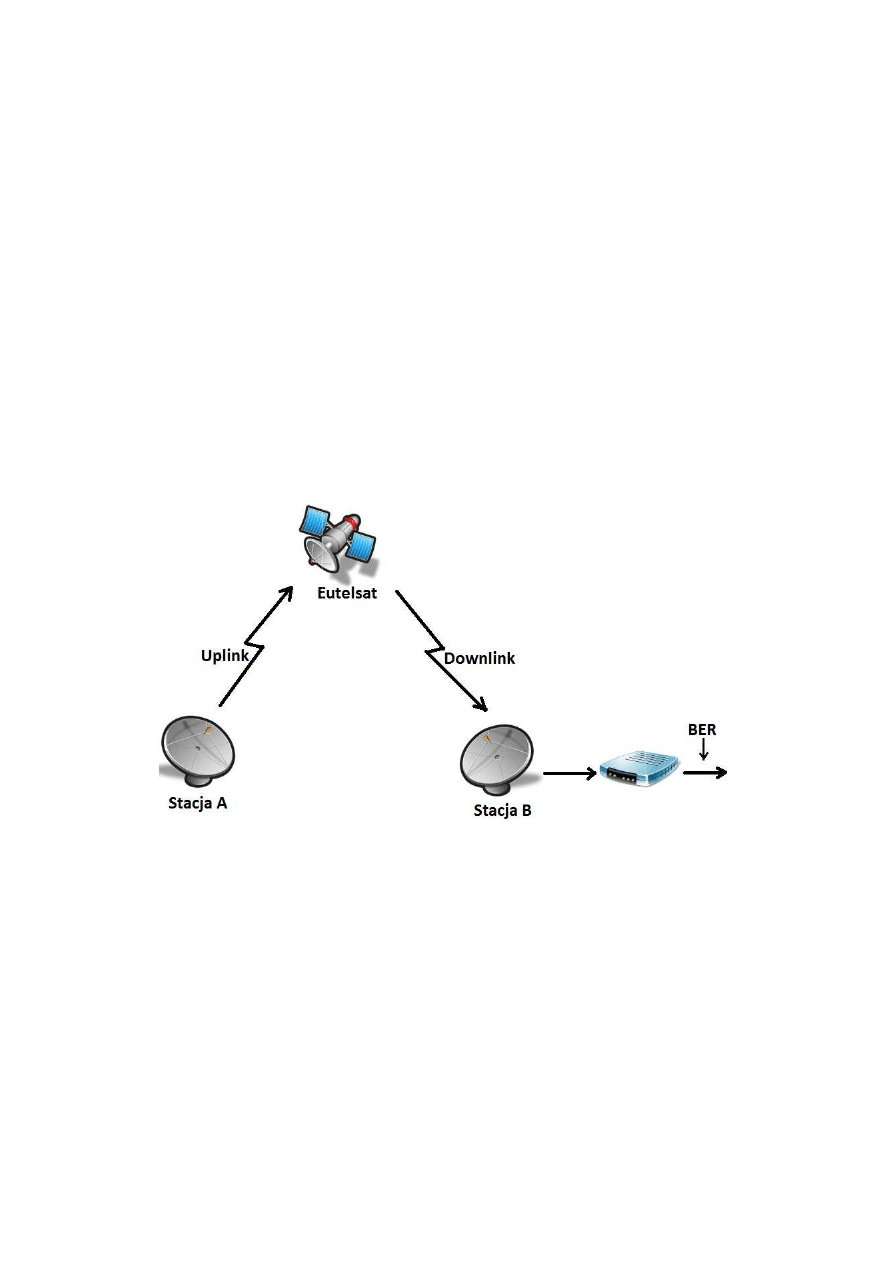

Satelita EUTELSAT Atlantic Bird 2

Długość geograficzna: Ф

S

= 8°

Punkt pracy HPA: OBO = -2,5 dB
Pasmo: Ku
Wzmocnienie anteny do temperatury szumowej: (G/T)

SAT

= 6 dB/K

Efektywna moc wypromieniowana izotropowo: EIRP

SAT

= 54 dBW

Do celów projektowych wybraliśmy transponder F3:
Uplink: f

U

= 14 066 MHz ; λ

U

= 0,021328 m ; polaryzacja V ;

Downlink: f

D

= 12 566 MHz ; λ

D

= 0,023874 m ; polaryzacja H ;

1.4.

Parametry transmisyjne

Elementowa stopa błędów: BER = 10

-8

Modulacja: O-QPSK
Kod korekcyjny o zysku: 4 dB
Dostępność systemu: 99,992 %
Margines implementacyjny: 0,5 dB
