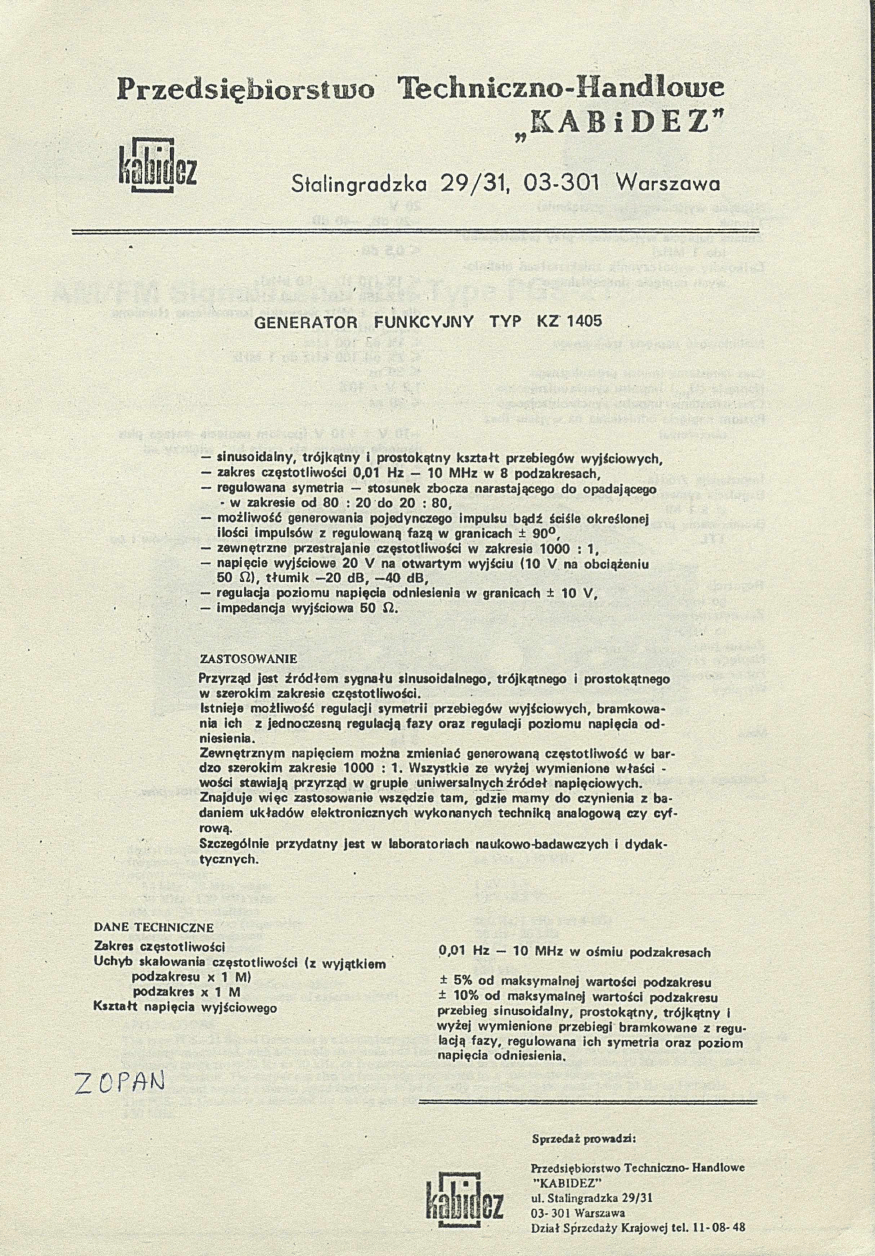

P rzed sięb iorstw o T echniczno-H andlow e

S td m g ra d zka 2 9 /3 1 , 0 3 -3 0 1 W arszaw a

GENERATOR FUNKCYJNY TYP KZ 1405

— sinusoidalny, tró jk ą tn y l prostokątny kszta łt przebiegów wyjściowych,
— zakres częstotliwości 0,01 Hz — 10 MHz w 8 podzakresach,
— regulowana symetria — stosunek zbocza narastającego do opadającego

• w zakresie od 80 : 20 do 20 : 80,

— możliwość generowania pojedynczego impulsu bądź ściśle określonej

ilości impulsów z regulowaną fazą w granicach ± 9 0 °,

— zewnętrzne przestrajanie częstotliwości w zakresie 1000 : 1,
— napięcie wyjściowe 20 V na otw artym wyjściu (10 V na obciążeniu

50 i2), tłu m ik - 2 0 dB, - 4 0 dB,

— regulacja poziomu napięcia odniesienia w granicach ± 10 V,

— impedancja wyjściowa 50 i2.

ZASTOSOWANIE

Przyrząd jest źród łe m sygnału sinusoidalnego, trójkątnego i prostokątnego

w szerokim zakresie częstotliwości.

Istnieje możliwość regulacji symetrii przebiegów wyjściowych, bramkowa*

nia ich z jednoczesną regulacją fazy oraz regulacji poziomu napięcia od ­
niesienia.
Zewnętrznym napięciem można zmieniać generowaną częstotliwość w bar­

dzo szerokim zakresie 1000 : 1. Wszystkie ze wyżej wymienione właści -
wośd stawiają przyrząd w grupie uniwersalnych źró d e ł napięciowych.

Znajduje w ięc zastosowanie wszędzie tam , gdzie mamy do czynienia z ba­

daniem układów elektronicznych wykonanych techniką analogową czy c y f­

rową.
Szczególnie przydatny jest w laboratoriach naukowo-badawczych i dydak­
tycznych.

DANE TECH N ICZN E

Zakres częstotliwości

Uchyb skalowania częstotliwości (z wyjątkiem

podzakresu x 1 M)

0,01 Hz — 10 MHz w ośmiu podzakresach

podzakres x 1 M

K ształt napięcia wyjściowego

± 5% od maksymalnej wartości podzakresu

± 10% od maksymalnej wartości podzakresu

przebieg sinusoidalny, prostokątny, trójką tny 1

wyżej wymienione przebiegi bramkowane z regu­

lacją fazy, regulowana ich symetria oraz poziom

napięcia odniesienia.

Z ĆPAM

Sprzedaż prow adzi:

Przedsiębiorstw o T echniczno- H andlowe

kobidoz

"K A B ID E Z"

ul. Stalingradzka 29/31

03- 301 Warszawa

D ział Sprzedaży Krajowej tel. 1 1 -0 8 -4 8

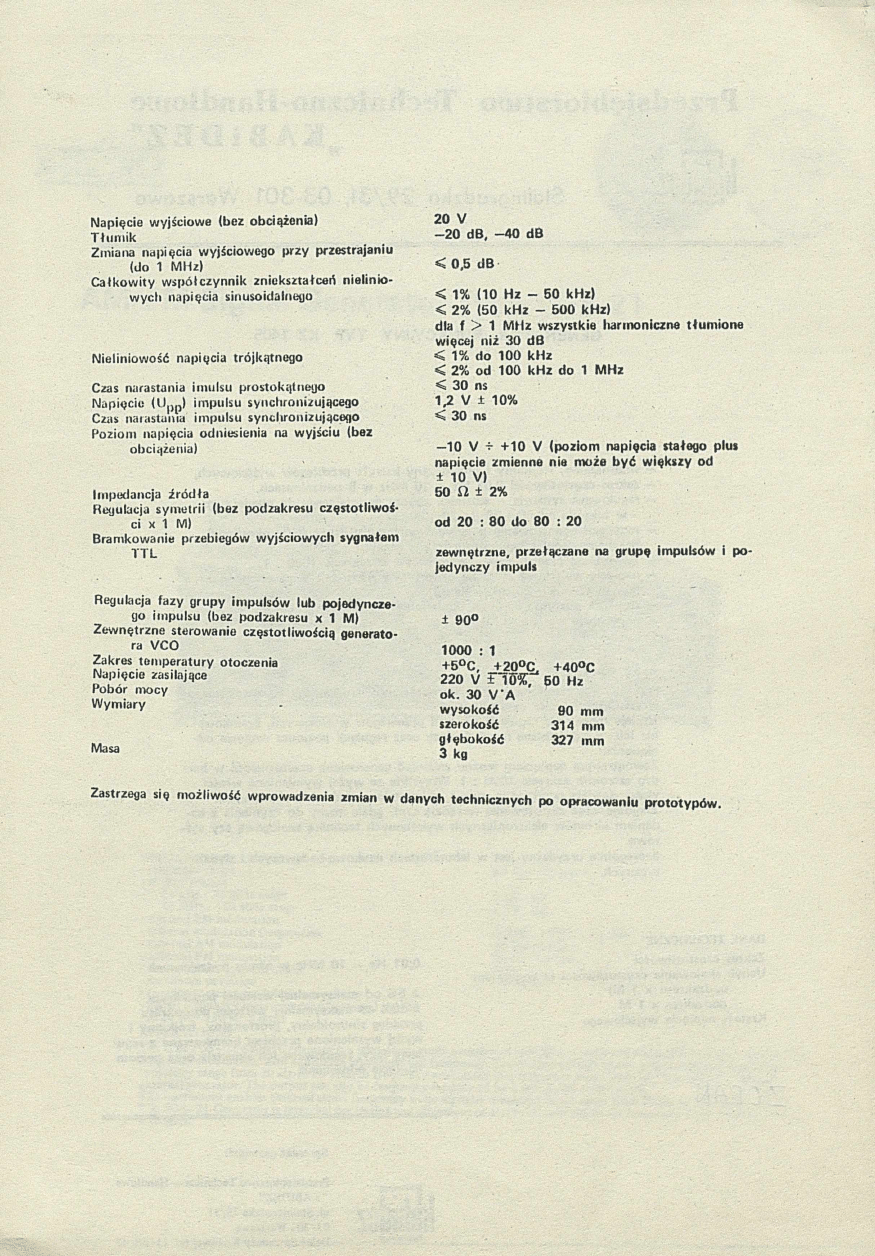

Napięcie wyjściowe (bez obciążenia)
T łu m ik
Zmiana napięcia wyjściowego przy przestrajaniu

(do 1 MHz)

C ałko w ity współczynnik zniekształceń nielinio­

wych napięcia sinusoidalnego

Nieliniowość napięcia trójkątnego

Czas narastania imulsu prostokątnego

Napięcie (Uj,p) impulsu synchronizującego
Czas narastania impulsu synchronizującego

Poziom napięcia odniesienia na wyjściu (bez

obciążenia)

Impedancja źródła
Regulacja symetrii (bez podzakresu częstotliwoś­

ci x 1 M)

Bramkowanie przebiegów wyjściowych sygnałem

TTL

Regulacja fazy grupy impulsów lub pojedyncze­

go impulsu (bez podzakresu x 1 M)

Zewnętrzne sterowanie częstotliwością generato­

ra VCO

Zakres temperatury otoczenia

Napięcie zasilające

Pobór mocy

Wymiary

Masa

20 V
- 2 0 dB, - 4 0 dB

< 0.5 dB

< 1% (10 Hz - 50 kHz)

< 2% (50 kHz - 500 kHz)

dla f > 1 MHz wszystkie harmoniczne tłu m ion e

więcej niż 30 dB

« 1% do 100 kHz

< 2% od 100 kHz do 1 MHz

< 30 ns

1,2 V ± 10%
< 30 ns

— 10 V ^ +10 V (poziom napięcia stałego p lu i

napięcie zmienne nie może b yć większy od

±

10 V)

50 i i ± 2%

od 20 : 80 do 80 : 20

zewnętrzne, przełączane na grupę impulsów i po­

jedynczy impuls

±

9 0°

1000

:

1

+5°C , +20°C , +40°C

220 V ± 1ÜK, 50 Hz
ok. 30 V 'A

wysokość

90 mm

szerokość

314 mm

głębokość

327 mm

3 kg

Zastrzega się możliwość wprowadzenia zmian w danych technicznych po opracowaniu prototypów .
