Politechnika Warszawska
Wydział Geodezji i Kartografii

Prawo Geodezyjne i Kartograficzne

Ćwiczenie 3

Uzgodnienie dokumentacji projektowej

Karolina Zawadzka
Semestr III mgr
Specjalizacja SIP
Rok akademicki 2012/2013
Data oddania: 06.06.2013

SPIS ZAWARTOŚCI

Lp. Str.

1. Referat Koordynacji Dokumentacji Projektowej

2. Geodezyjne opracowanie projektu- obliczenia

3. Szkic uzgodnienia
4. Obliczenia kontrolne

5. Opinia w sprawie uzgadniania dokumentacji projektowej

OBLICZENIE WSPÓŁRZĘDNYCH NAROŻNIKÓW BUDYNKU:

PRZECIĘCIE PROSTYCH

NUMERY PUNKTÓW

WSP. X

WSP. Y

PRZESUN./OBRÓT

P1 17-3743

3017,78

-13269,69

19,70

K1 17-3714

3015,76

-13293,31

P2 17-3714

3015,76

-13293,31

4,00

K2 17-0608

3059,65

-13294,97

Wynik 101

3035,81

-13290,07

OBLICZENIE DANYCH DO WYNIESIENIA PUNKTÓW METODĄ ORTOGONALNĄ

Początek prostej:

17-3714

X= 3015,76

Y= -13293,31

Koniec prostej: 17-3743

X= 3017,78

Y= -13269,69

Długość prostej ze współrzędnych: 23,71

Nr

X

Y

Bieżąca

Domiar

Nr rzutu

101

3035,81

-13290,07

4,94

-19,70

101rzut

OBLICZENIE PUNKTÓW POMIERZONYCH METODĄ DOMIARÓW

Punkt początkowy:

17-3714

X=3015,76

Y=-13293,31

Punkt końcowy:

17-3743

X=3017,78

Y=-13269,69

Punkt zaczepienia:

101rzut

X=3016,18

Y=-13288,39

Wyliczona długość linii pomiarowej 23,71

Nr

Bieżąca

Domiar

X

Y

110

0,00

-9,20

3025,35

-13289,17

109

6,90

-9,20

3025,94

-13282,30

108

6,90

-8,00

3024,74

-13282,19

107

10,98

-8,00

3025,09

-13278,13

106

10,98

-21,65

3038,69

-13279,29

105

6,00

-21,65

3038,26

-13284,25

104

6,00

-18,73

3035,35

-13284,00

103

3,78

-18,73

3035,17

-13286,22

102

3,78

-19,70

3036,13

-13286,30

OBLICZENIE WSPÓŁRZĘDNYCH PUNKTÓW PRZYŁĄCZY SIECI:

Sieć energetyczna (9-budynek i 10-dołączenie do przewodu głównego):

OBLICZENIE PUNKTÓW POMIERZONYCH METODĄ DOMIARÓW

Punkt początkowy:

110 X=3025,35

Y=-13289,17

Punkt końcowy:

109 X=3025,94

Y=-13282,30

Punkt zaczepienia:

110 X=3025,35

Y=-13289,17

Wyliczona długość linii pomiarowej 6,90

Nr

Bieżąca

Domiar

X

Y

9

2,91

0,00

3025,60

-13286,27

10

2,91

16,06

3009,59

-13284,90

Sieć kanalizacyjna(7-budynek i 8-dołączenie do przewodu głównego):

OBLICZENIE PUNKTÓW POMIERZONYCH METODĄ DOMIARÓW

Punkt początkowy:

108 X=3024,74

Y=-13282,19

Punkt końcowy:

107 X=3025,09

Y=-13278,13

Punkt zaczepienia:

108 X=3024,74

Y=-13282,19

Wyliczona długość linii pomiarowej 4,08

Nr

Bieżąca

Domiar

X

Y

7

3,67

0,00

3025,05

-13278,54

8

3,67

13,02

3012,08

-13277,43

Sieć gazociągowa (1-budynek) i wodociągowa(4-budynek):

OBLICZENIE PUNKTÓW POMIERZONYCH METODĄ DOMIARÓW

Punkt początkowy:

107 X=3025,09

Y=-13278,13

Punkt końcowy:

106 X=3038,69

Y=-13279,29

Punkt zaczepienia:

107 X=3025,09

Y=-13278,13

Wyliczona długość linii pomiarowej 13,65

Nr

Bieżąca

Domiar

X

Y

1

6,72

0,00

3031,78

-13278,70

4

2,14

0,00

3027,22

-13278,31

Sieć gazociągowa(3-dołączenie do przewodu głównego) i wodociągowa(6-dołączenie do przewodu

głównego):

OBLICZENIE PUNKTÓW POMIERZONYCH METODĄ DOMIARÓW

Punkt początkowy:

17-3714

X=3015,76

Y=-13293,31

Punkt końcowy:

17-3743

X=3017,78

Y=-13269,69

Punkt zaczepienia:

17-3714

X=3015,76

Y=-13293,31

Wyliczona długość linii pomiarowej 23,71

Nr

Bieżąca

Domiar

X

Y

6

16,32

6,29

3010,88

-13276,51

3

17,07

3,93

3013,30

-13275,97

Sieć gazociągowa(2-punkt pośredni sieci) i wodociągowa(5-punkt pośredni sieci):

OBLICZENIE PUNKTÓW POMIERZONYCH METODĄ DOMIARÓW

Punkt początkowy: 107

X=3025,09

Y=-13278,13

Punkt końcowy: 106

X=3038,69

Y=-13279,29

Punkt zaczepienia: 107

X=3025,09

Y=-13278,13

Wyliczona długość linii pomiarowej 13,65

Nr

Bieżąca

Domiar

X

Y

2

6,72

1,10

3031,88

-13277,61

5

2,14

0,54

3027,27

-13277,77

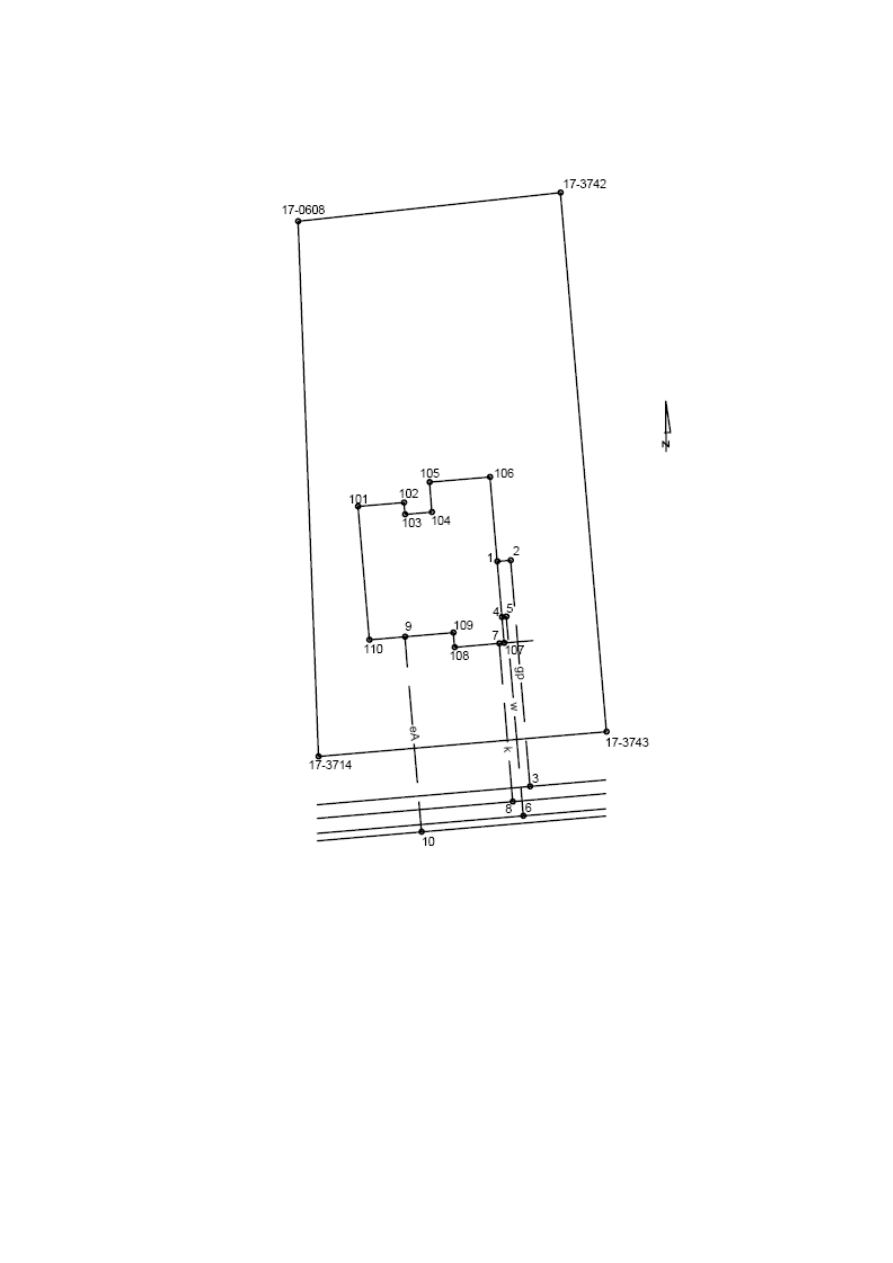

Szkic uzgodnienia

Dz. ew. nr 122

Wieś: Koczargi Stare
Gmina: Stare Babice

Powiat: Warszawski zachodni

Województwo: mazowieckie

inż. Karolina Zawadzka

nr. uprawnień 03228 (zakresy1,2)

OBLICZENIA KONTROLNE:

NAROŻNIKI BUDYNKÓW:

OBLICZENIE DANYCH DO WYNIESIENIA PUNKTÓW METODĄ ORTOGONALNĄ

Początek prostej:

17-0608

X= 3059,65

Y= -13294,97

Koniec prostej: 17-3742

X= 3062,02

Y= -13273,47

Długość prostej ze współrzędnych: 21,63

Nr

X

Y

Bieżąca

Domiar

101

3035,81

-13290,07

2,26

24,23

102

3036,13

-13286,30

6,04

24,33

105

3038,26

-13284,25

8,31

22,44

106

3038,69

-13279,29

13,29

22,55

OBLICZENIE DANYCH DO WYNIESIENIA PUNKTÓW METODĄ ORTOGONALNĄ

Początek prostej:

17-3743

X= 3017,78

Y= -13269,69

Koniec prostej: 17-3714

X= 3015,76

Y= -13293,31

Długość prostej ze współrzędnych: 23,71

Nr

X

Y

Bieżąca

Domiar

101

3035,81

-13290,07

18,77

19,70

102

3036,13

-13286,30

14,99

19,70

103

3035,17

-13286,22

14,99

18,74

104

3035,35

-13284,00

12,76

18,73

105

3038,26

-13284,25

12,76

21,65

106

3038,69

-13279,29

7,78

21,65

107

3025,09

-13278,13

7,79

8,00

108

3024,74

-13282,19

11,86

8,00

109

3025,94

-13282,30

11,87

9,20

110

3025,35

-13289,17

18,76

9,20

OBLICZENIE DANYCH DO WYNIESIENIA PUNKTÓW METODĄ ORTOGONALNĄ

Początek prostej:

17-3743

X= 3017,78

Y= -13269,69

Koniec prostej: 17-3742

X= 3062,02

Y= -13273,47

Długość prostej ze współrzędnych: 44,40

Nr

X

Y

Bieżąca

Domiar

101

3035,81

-13290,07

19,70

-18,77

102

3036,13

-13286,30

19,70

-14,99

103

3035,17

-13286,22

18,73

-14,99

104

3035,35

-13284,00

18,72

-12,76

105

3038,26

-13284,25

21,65

-12,76

106

3038,69

-13279,29

21,65

-7,79

107

3025,09

-13278,13

8,00

-7,79

108

3024,74

-13282,19

8,00

-11,86

109

3025,94

-13282,30

9,20

-11,87

110

3025,35

-13289,17

9,20

-18,76

OBLICZENIE DANYCH DO WYNIESIENIA PUNKTÓW METODĄ ORTOGONALNĄ

Początek prostej:

17-3743

X= 3017,78

Y= -13269,69

Koniec prostej: 17-0608

X= 3059,65

Y= -13294,97

Długość prostej ze współrzędnych: 48,91

Nr

X

Y

Bieżąca

Domiar

101

3035,81

-13290,07

25,97

-8,13

102

3036,13

-13286,30

24,29

-4,73

103

3035,17

-13286,22

23,43

-5,16

104

3035,35

-13284,00

22,44

-3,17

106

3038,69

-13279,29

22,86

2,59

107

3025,09

-13278,13

10,62

-3,45

108

3024,74

-13282,19

12,42

-7,10

109

3025,94

-13282,30

13,50

-6,58

110

3025,35

-13289,17

16,55

-12,76

PUNKTY PRZYŁĄCZY SIECI:

OBLICZENIE DANYCH DO WYNIESIENIA PUNKTÓW METODĄ ORTOGONALNĄ

Początek prostej:

17-3743

X= 3017,78

Y= -13269,69

Koniec prostej: 17-3714

X= 3015,76

Y= -13293,31

Długość prostej ze współrzędnych: 23,71

Nr

X

Y

Bieżąca

Domiar

1

3031,78

-13278,70

7,78

14,72

2

3031,88

-13277,61

6,68

14,72

3

3013,30

-13275,97

6,64

-3,93

4

3027,22

-13278,31

7,78

10,14

5

3027,27

-13277,77

7,25

10,14

6

3010,88

-13276,51

7,38

-6,29

7

3025,05

-13278,54

8,20

8,00

8

3012,08

-13277,43

8,20

-5,02

9

3025,60

-13286,27

15,85

9,20

10

3009,59

-13284,90

15,85

-6,86

OBLICZENIE DANYCH DO WYNIESIENIA PUNKTÓW METODĄ ORTOGONALNĄ

Początek prostej:

17-3743

X= 3017,78

Y= -13269,69

Koniec prostej: 17-3742

X= 3062,02

Y= -13273,47

Długość prostej ze współrzędnych: 44,40

Nr

X

Y

Bieżąca

Domiar

1

3031,78

-13278,70

14,72

-7,79

2

3031,88

-13277,61

14,72

-6,69

3

3013,30

-13275,97

-3,93

-6,64

4

3027,22

-13278,31

10,14

-7,79

5

3027,27

-13277,77

10,14

-7,25

6

3010,88

-13276,51

-6,29

-7,38

7

3025,05

-13278,54

8,00

-8,20

8

3012,08

-13277,43

-5,02

-8,20

9

3025,60

-13286,27

9,20

-15,85

10

3009,59

-13284,90

-6,87

-15,85

OBLICZENIE DANYCH DO WYNIESIENIA PUNKTÓW METODĄ ORTOGONALNĄ

Początek prostej:

17-3743

X= 3017,78

Y= -13269,69

Koniec prostej: 17-0608

X= 3059,65

Y= -13294,97

Długość prostej ze współrzędnych: 48,91

Nr

X

Y

Bieżąca

Domiar

1

3031,78

-13278,70

16,64

-0,48

2

3031,88

-13277,61

16,16

0,51

3

3013,30

-13275,97

-0,59

-7,69

4

3027,22

-13278,31

12,54

-2,50

5

3027,27

-13277,77

12,30

-2,02

6

3010,88

-13276,51

-2,38

-9,40

7

3025,05

-13278,54

10,80

-3,82

8

3012,08

-13277,43

-0,88

-9,57

9

3025,60

-13286,27

15,26

-10,15

10

3009,59

-13284,90

0,85

-17,25

Warszawa, dnia 06.06.2013r.

U P O W A Ż N I E N I E

Ja niżej podpisany Jan Kowalski zamieszkały w Puławach przy ul. Krańcowej 17/4 upoważniam geodetę
uprawnionego inż. Karolinę Zawadzką (nr świadectwa 03228), zamieszkałego w Warszawie przy ul.
Kopińskiej 12/16, do prowadzenia wszelkich czynności związanych z koordynacją dokumentacji
projektowej przyłączy wodociągowego i kanalizacyjnego w Referacie Koordynacji Dokumentacji
Projektowej Starostwa Powiatu Warszawskiego Zachodniego w Ożarowie Mazowieckim. Projekt przyłączy
wodociągowego, kanalizacyjnego, energetycznego, gazociągowego dotyczy działki nr 122 położonej we wsi
Koczargi Stare w Gminie Stare Babice, której jestem właścicielem.

.....................................

Starostwo Powiatu Warszawskiego Zachodniego

Ożarów Mazowiecki ul. Poznańska 133
05-850 Ożarów Mazowiecki

OPINIA NR G.333.333/2013

W sprawie uzgodnienia dokumentacji projektowej

Przedmiot uzgodnienia: przyłącze wodociągowe, gazowe, elektroenergetyczne,

kanalizacja sanitarna (lokalna)

Dla: Jan Kowalski

Data wpływu: 2013.06.06

Zgodnie z art.28 ust.1 i 4 Ustawy z dnia 17 maja 1989 r. Prawo geodezyjne i

kartograficzne (t.j. z 2000 r. Dz. U. Nr 100, poz. 1086), §11 i Rozporządzenia Ministra Rozwoju
Regionalnego i Budownictwa z dnia 2 kwietnia 2001 r. w sprawie geodezyjnej ewidencji sieci

uzbrojenia terenu oraz zespołów uzgodnienia dokumentacji projektowej (Dz. U. Nr 38, poz.

455) .

Zespół Uzgadniania Dokumentacji Projektowej opiniuje pozytywnie lokalizację obiektu

położonego w Korczagach Starych w Gminie Stare Babice dz.ew. 122.

Uwagi i zalecenia:

1. Inwestor powinien uzyskać zezwolenie od zarządcy drogi na umieszczenie

urządzeń w pasie drogowym.

2. Przed przystąpieniem do robót należy uzyskać pozwolenie na wejście w teren od

zarządzającego ulicą.

3. Wejście na teren uzgodnić z właścicielem działek.
4. Pod istniejącą linią energetyczną i w jej pobliżu, prace prowadzić z zachowaniem

ostrożności

5. W miejscach skrzyżowań z siecią gazową wykopy wykonywać ręcznie pod

nadzorem M.S.G. Sp. z o.o.

6. Projekt przyłącza wody pod względem technicznym uzgodnić w G.P.K.

Pieczęć i podpis

osoby z up. Starosty

Uzgodnienie zachowuje ważność przez okres 3 lat od dnia wydania niniejszej opinii, z zastrzeżeniem §
13 ust. 2 rozporządzenia Ministra Rozwoju Regionalnego i Budownictwa z dnia 2 kwietnia 2001 r. w

sprawie geodezyjnej ewidencji sieci uzbrojenia terenu oraz zespołów uzgadniania dokumentacji

projektowej (Dz. U. Nr 38, poz. 455)
