Montaż tylnego stabilizatora w samochodzie

Montaż tylnego stabilizatora w samochodzie

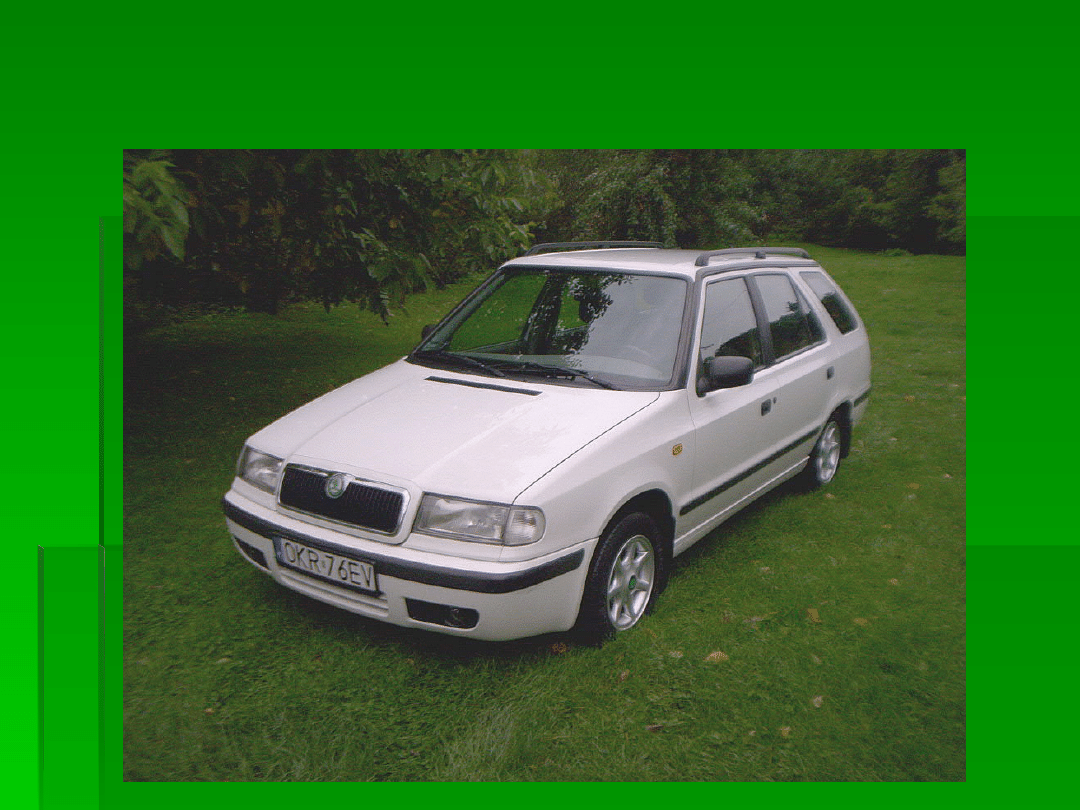

Skoda Felicia.

Skoda Felicia.

Wstęp.

Wstęp.

Samochody Skoda Felicja posiadają tylne zawieszenie w

Samochody Skoda Felicja posiadają tylne zawieszenie w

postaci jednolitego elementu, w którego skład wchodzą dwa

postaci jednolitego elementu, w którego skład wchodzą dwa

wahacze wleczone połączone belką skrętną metodą

wahacze wleczone połączone belką skrętną metodą

spawania. Do belki przykręcane są elementy amortyzujące,

spawania. Do belki przykręcane są elementy amortyzujące,

czopy układu jezdnego oraz niektóre elementy układu

czopy układu jezdnego oraz niektóre elementy układu

hamulcowego.

hamulcowego.

W zależności od wersji wyposażenia i modelu (modele

W zależności od wersji wyposażenia i modelu (modele

Pick-Up posiadały inną budowę tylnego zawieszenia) w

Pick-Up posiadały inną budowę tylnego zawieszenia) w

tylnym zawieszeniu montowany był dodatkowo stabilizator.

tylnym zawieszeniu montowany był dodatkowo stabilizator.

Zadaniem tego stabilizatora jest zmniejszenie przechyłów

Zadaniem tego stabilizatora jest zmniejszenie przechyłów

pojazdu podczas pokonywania zakrętów co przekłada się na

pojazdu podczas pokonywania zakrętów co przekłada się na

poprawę właściwości trakcyjnych samochodu.

poprawę właściwości trakcyjnych samochodu.

Elementy potrzebne do wyposażenia samochodu Skoda Felicia

Elementy potrzebne do wyposażenia samochodu Skoda Felicia

w tylny stabilizator:

w tylny stabilizator:

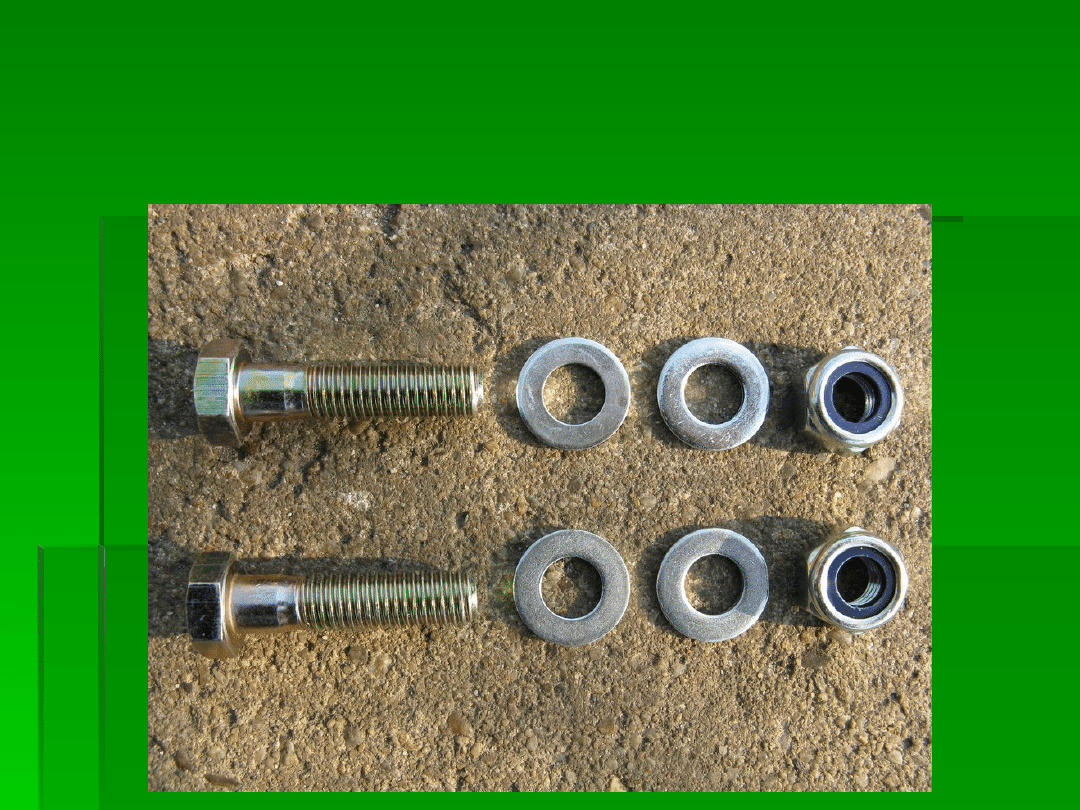

- dwie śruby M10x45 o twardości 8,8,

- dwie śruby M10x45 o twardości 8,8,

- cztery podkładki 10mm,

- cztery podkładki 10mm,

- dwie nakrętki samokątrujące M10,

- dwie nakrętki samokątrujące M10,

-

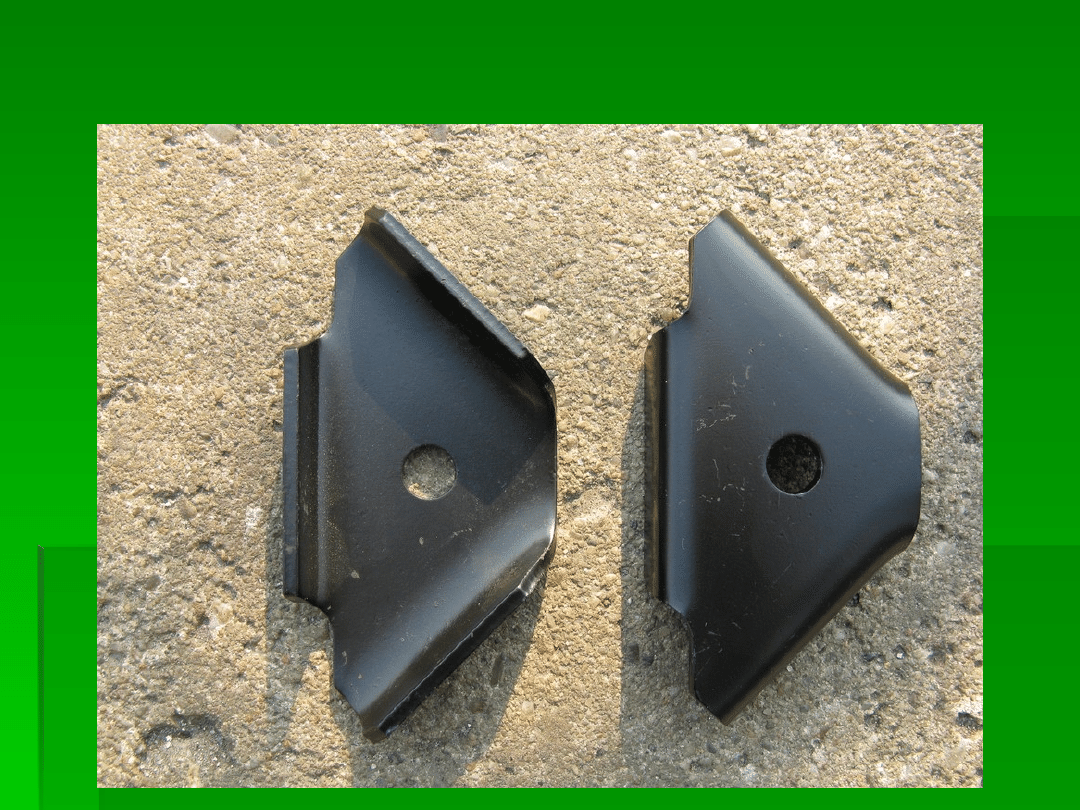

dwa specjalne uchwyty do zamocowania stabilizatora

dwa specjalne uchwyty do zamocowania stabilizatora

nr kat. 6U0-501-223,

nr kat. 6U0-501-223,

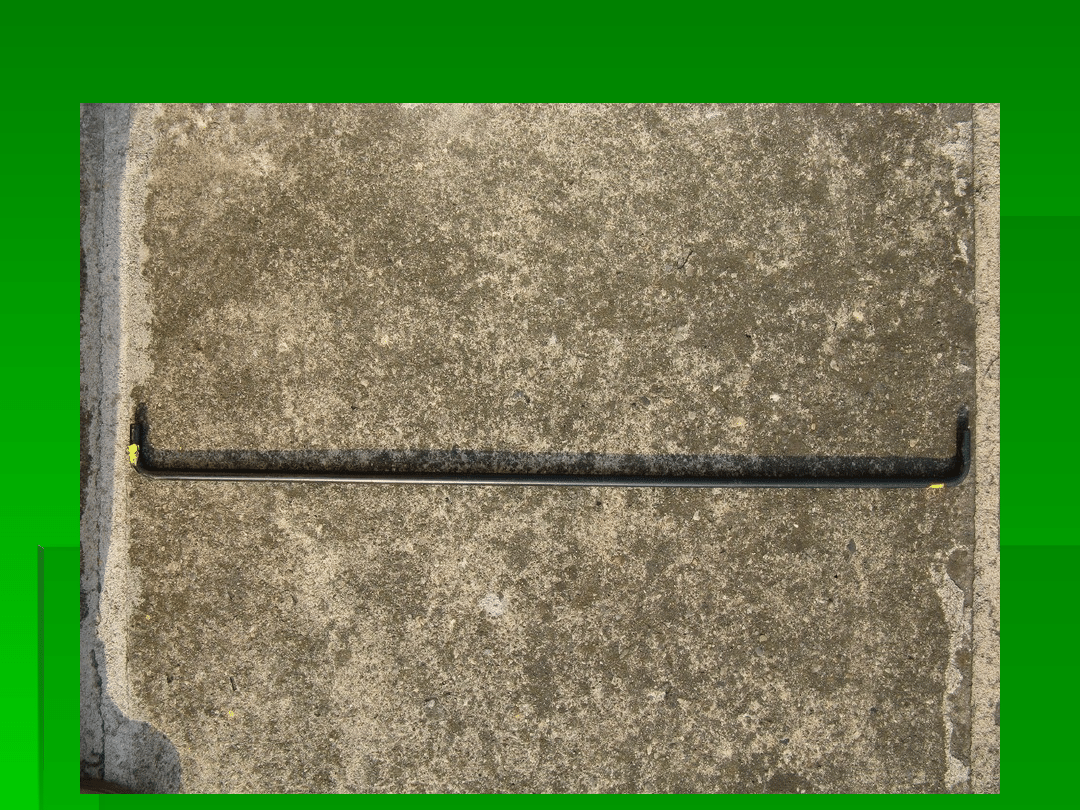

- pręt stabilizatora – nr kat. 6U6-511-409.

- pręt stabilizatora – nr kat. 6U6-511-409.

Aby wygodnie zamontować stabilizator tylny można skorzystać z kanału,

Aby wygodnie zamontować stabilizator tylny można skorzystać z kanału,

podnośnika lub wjechać samochodem na jakieś podwyższenie. Oglądając

podnośnika lub wjechać samochodem na jakieś podwyższenie. Oglądając

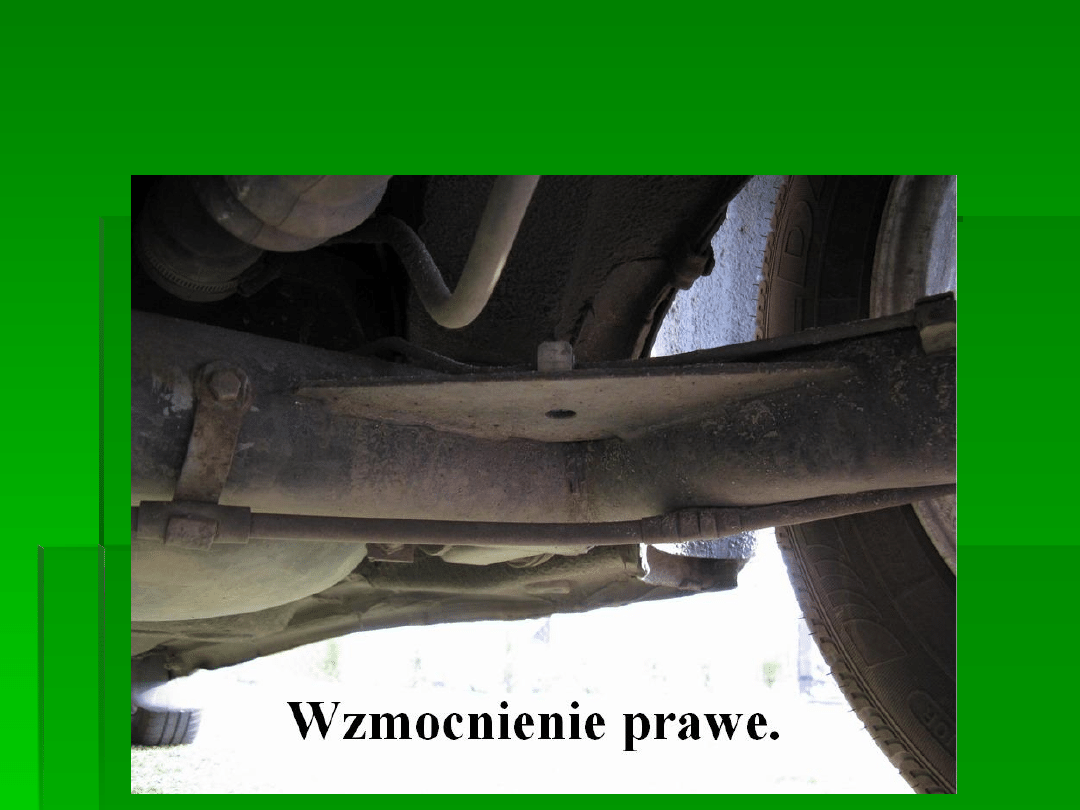

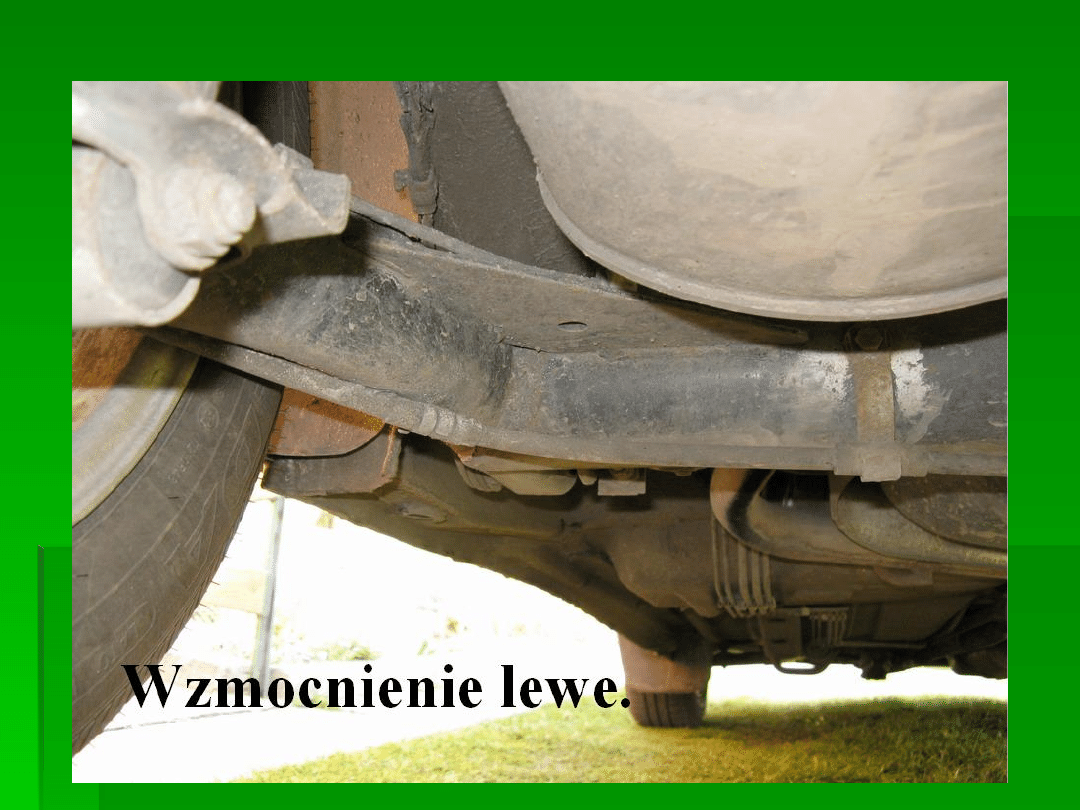

tylne zawieszenie można dostrzec trójkątne wzmocnienia przy połączeniu

tylne zawieszenie można dostrzec trójkątne wzmocnienia przy połączeniu

wahaczy z belką skrętną. W tych wzmocnieniach znajdują się fabryczne

wahaczy z belką skrętną. W tych wzmocnieniach znajdują się fabryczne

otwory przeznaczone do przykręcenia stabilizatora.

otwory przeznaczone do przykręcenia stabilizatora.

Widoczne drugie wzmocnienie.

Widoczne drugie wzmocnienie.

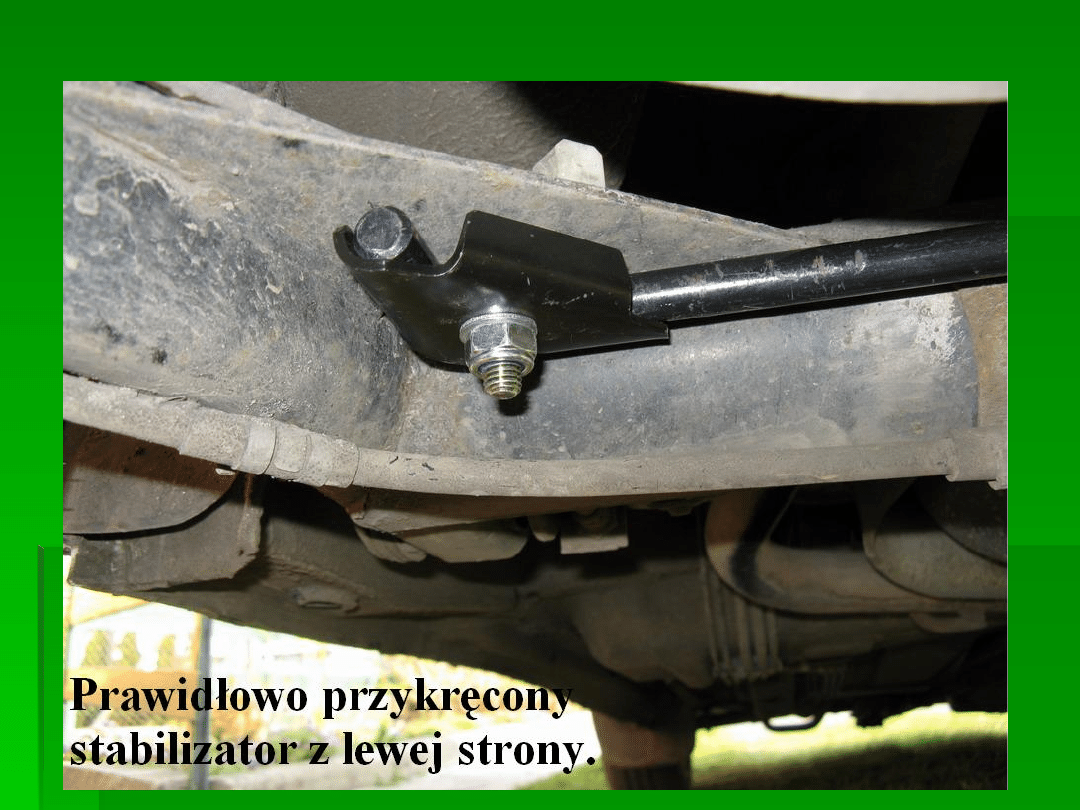

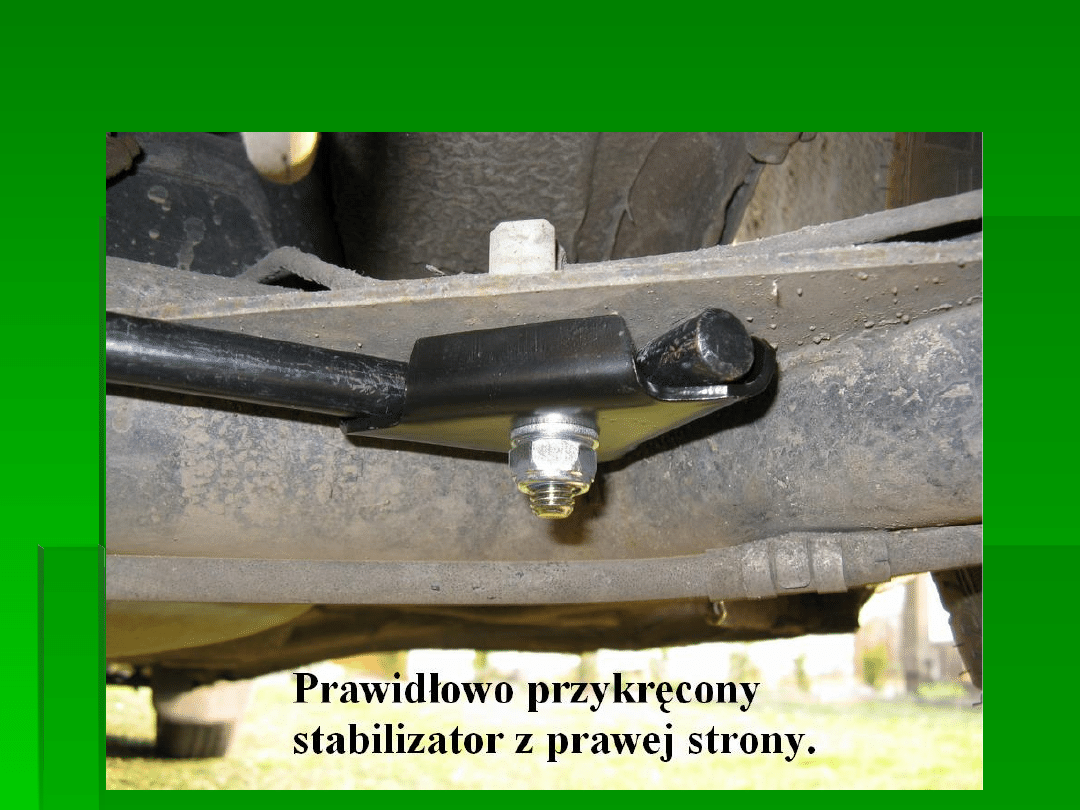

Aby przykręcić stabilizator wystarczy jedynie przygotować sobie

Aby przykręcić stabilizator wystarczy jedynie przygotować sobie

wszystkie elementy i zakładając uchwyty na końce pręta przykręcić

wszystkie elementy i zakładając uchwyty na końce pręta przykręcić

całość do tylnego zawieszenia.

całość do tylnego zawieszenia.

Wygląd przykręconej drugiej strony stabilizatora.

Wygląd przykręconej drugiej strony stabilizatora.

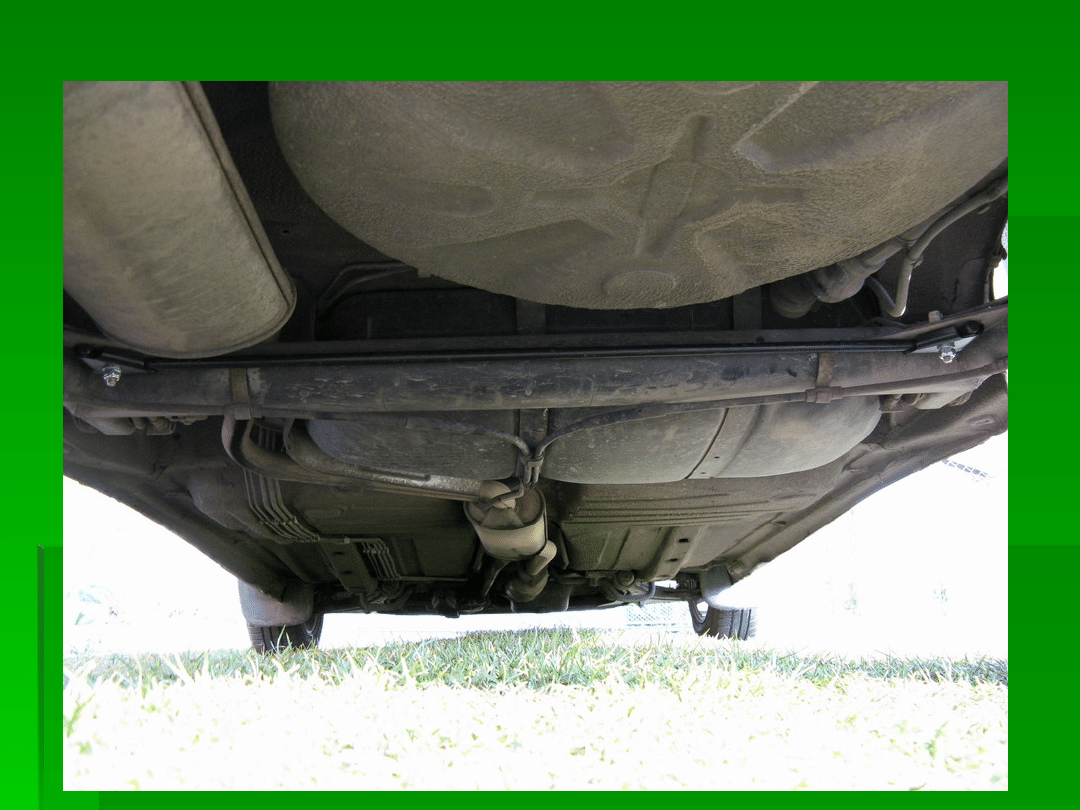

Wygląd całego stabilizatora zamontowanego w samochodzie.

Wygląd całego stabilizatora zamontowanego w samochodzie.

Uwagi końcowe

Uwagi końcowe

Ponieważ przed montażem nie trzeba było nic dodatkowo demontować w

Ponieważ przed montażem nie trzeba było nic dodatkowo demontować w

samochodzie to

samochodzie to

pozostaje nam tylko jeszcze raz sprawdzić wszystkie połączenia, a po tej czynności

pozostaje nam tylko jeszcze raz sprawdzić wszystkie połączenia, a po tej czynności

możemy wykonać jazdę próbną.

możemy wykonać jazdę próbną.

Jazda samochodem po zamontowaniu stabilizatora wymaga na początku uwagi,

Jazda samochodem po zamontowaniu stabilizatora wymaga na początku uwagi,

należy sprawdzić jak pojazd pokonuje ostre zakręty i jak zachowuje się podczas jazdy

należy sprawdzić jak pojazd pokonuje ostre zakręty i jak zachowuje się podczas jazdy

ponieważ samochód minimalnie lepiej reaguje na ruchy kierownicą i troszkę lepiej

ponieważ samochód minimalnie lepiej reaguje na ruchy kierownicą i troszkę lepiej

pokonuje

pokonuje

zakręty niektórzy kierowcy będą musieli się przyzwyczaić do jazdy z zamontowanym

zakręty niektórzy kierowcy będą musieli się przyzwyczaić do jazdy z zamontowanym

stabilizatorem.

stabilizatorem.

Prawidłowe, wykonanie czynności przedstawionych w niniejszej prezentacji powinno

Prawidłowe, wykonanie czynności przedstawionych w niniejszej prezentacji powinno

zapewnić bezpieczeństwo podczas dalszej eksploatacji samochodu.

zapewnić bezpieczeństwo podczas dalszej eksploatacji samochodu.

Podczas prezentowanego montażu zostały użyte oryginalne i nowe elementy.

Podczas prezentowanego montażu zostały użyte oryginalne i nowe elementy.

Przedstawiona prezentacja ukazuje jedynie sposób w jaki jej autor wykonał

Przedstawiona prezentacja ukazuje jedynie sposób w jaki jej autor wykonał

poszczególne czynności i nie powinna być ona źródłem wiedzy wykorzystywanym

poszczególne czynności i nie powinna być ona źródłem wiedzy wykorzystywanym

podczas różnego rodzaju szkoleń i procesów dydaktycznych.

podczas różnego rodzaju szkoleń i procesów dydaktycznych.

Prezentacja nie przedstawia czynności wykonywanych podczas montażu elementów

Prezentacja nie przedstawia czynności wykonywanych podczas montażu elementów

stabilizatora tylnego zawieszenia w Autoryzowanych Serwisach Skoda.

stabilizatora tylnego zawieszenia w Autoryzowanych Serwisach Skoda.

Autor prezentacji nie ponosi odpowiedzialności za ewentualne uszkodzenia pojazdu

Autor prezentacji nie ponosi odpowiedzialności za ewentualne uszkodzenia pojazdu

jak też obrażenia ciała wynikające z czynności wykonanych na podstawie niniejszej

jak też obrażenia ciała wynikające z czynności wykonanych na podstawie niniejszej

prezentacji.

prezentacji.

Życzę szerokiej drogi.

Życzę szerokiej drogi.

fred77

fred77
