Lekcja 103

Temat: Indukcja elektromagnetyczna

Temat: Indukcja elektromagnetyczna

Dział: PRĄD PRZEMIENNY

Dział: PRĄD PRZEMIENNY

Odkrycie indukcji
elektromagnetycznej
1831

Joseph Henry

1797 - 1878

Zjawisko indukcji

elektromagnetycznej

w różnych wcieleniach

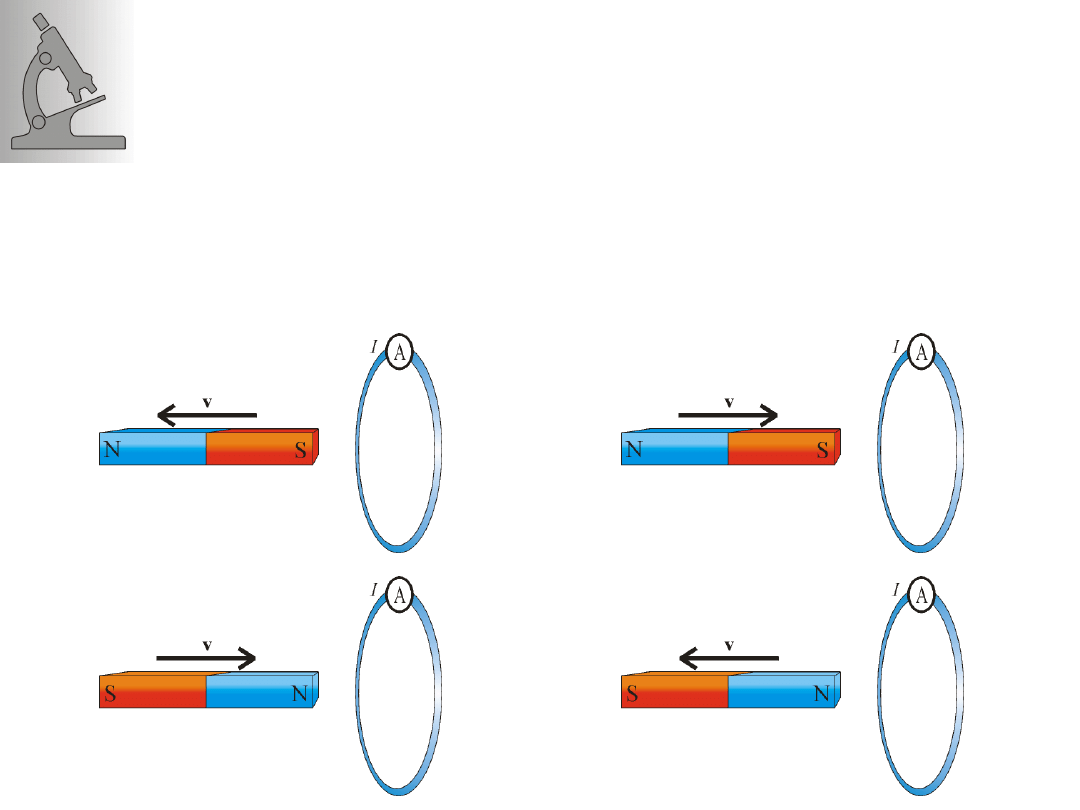

Doświadczenie 1

Pętlę z drutu bez źródła prądu, podłączoną do miernika prądu
(galwanometru) umieszczamy w pobliżu magnesu. Poruszamy
magnesem. W pętli płynie prąd.

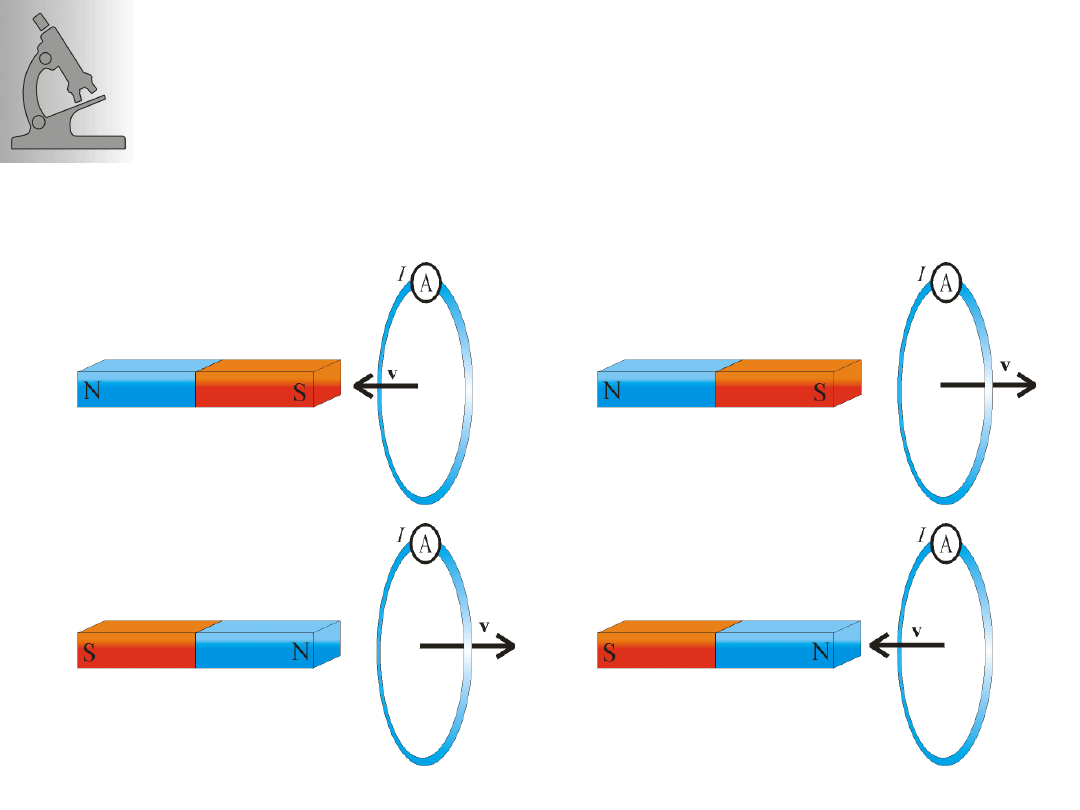

Doświadczenie 2

Robimy to samo, co w poprzednim doświadczeniu,
tyle że ruszamy pętlą

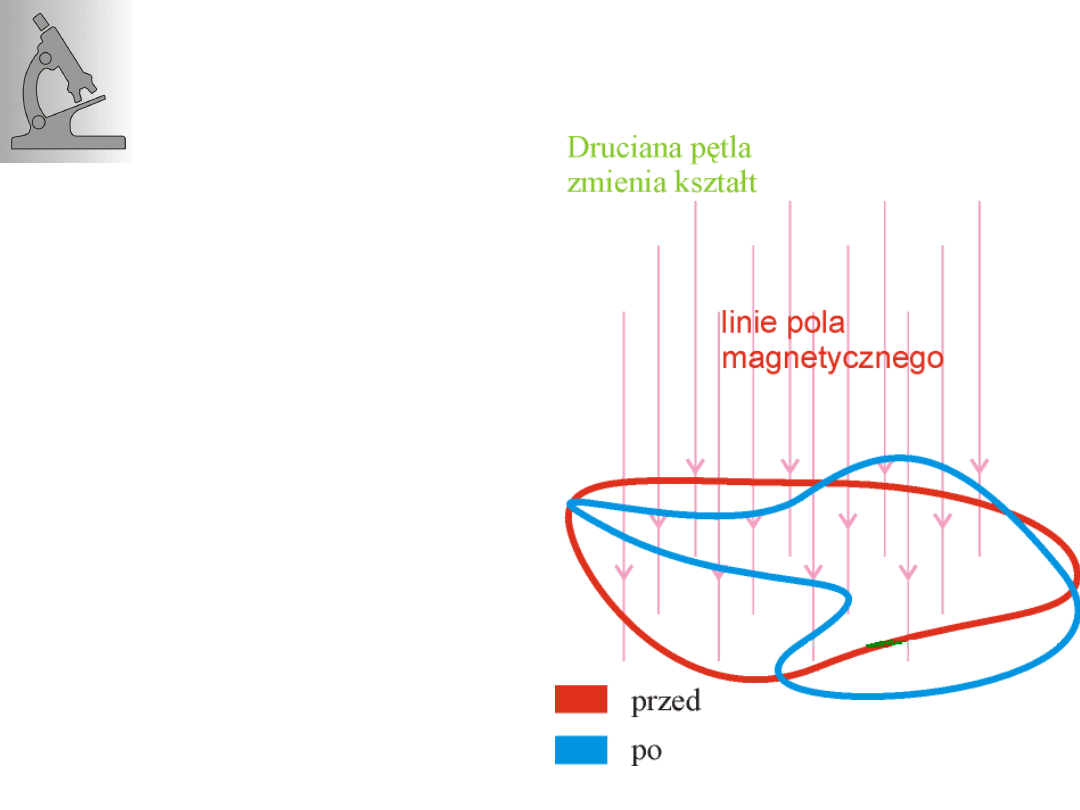

Doświadczenie 3

Prąd powstaje również wtedy,
gdy nie poruszamy ani pętlą,
ani magnesem, tylko zmieniamy
pole powierzchni pętli

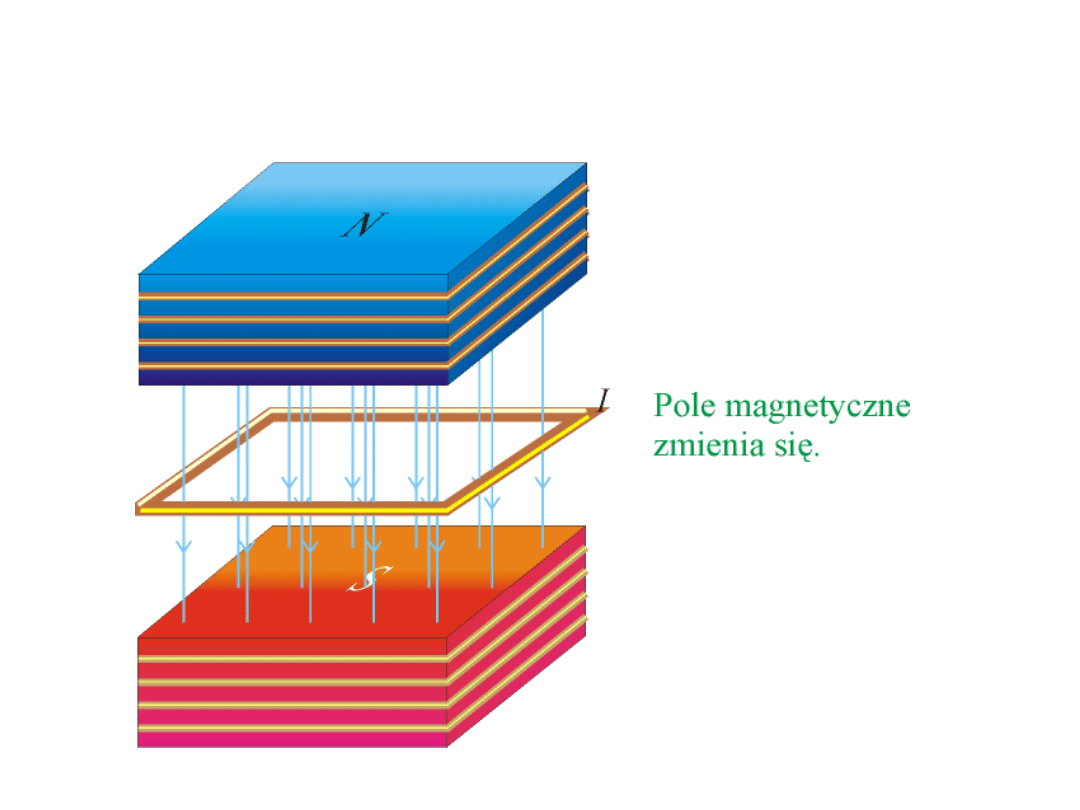

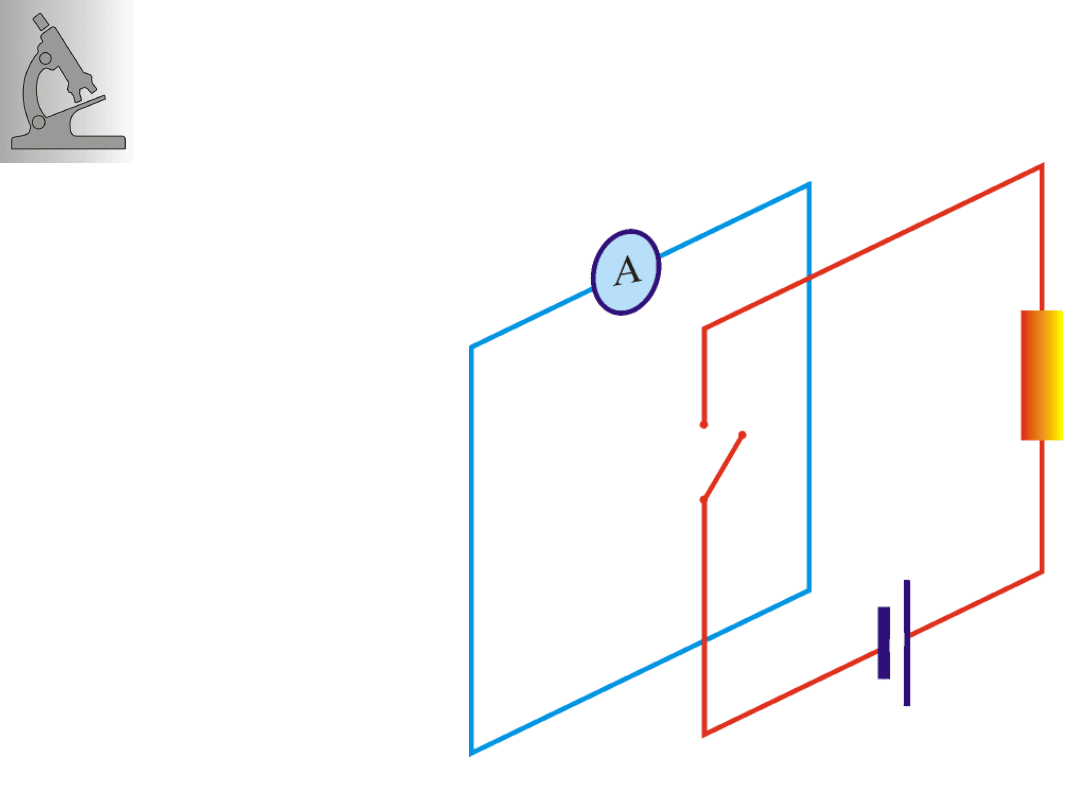

Doświadczenie 4

Dwa obwody są blisko siebie.
W jednym z nich jest
źródło prądu, w drugim nie
ma. W pierwszym jest
możliwość zmiany
natężenia prądu. Na
przykład przez włączanie
i wyłączanie. W momencie
zmiany natężenia w
pierwszym obwodzie,
w drugim pojawia się prąd.

Można jeszcze tak...

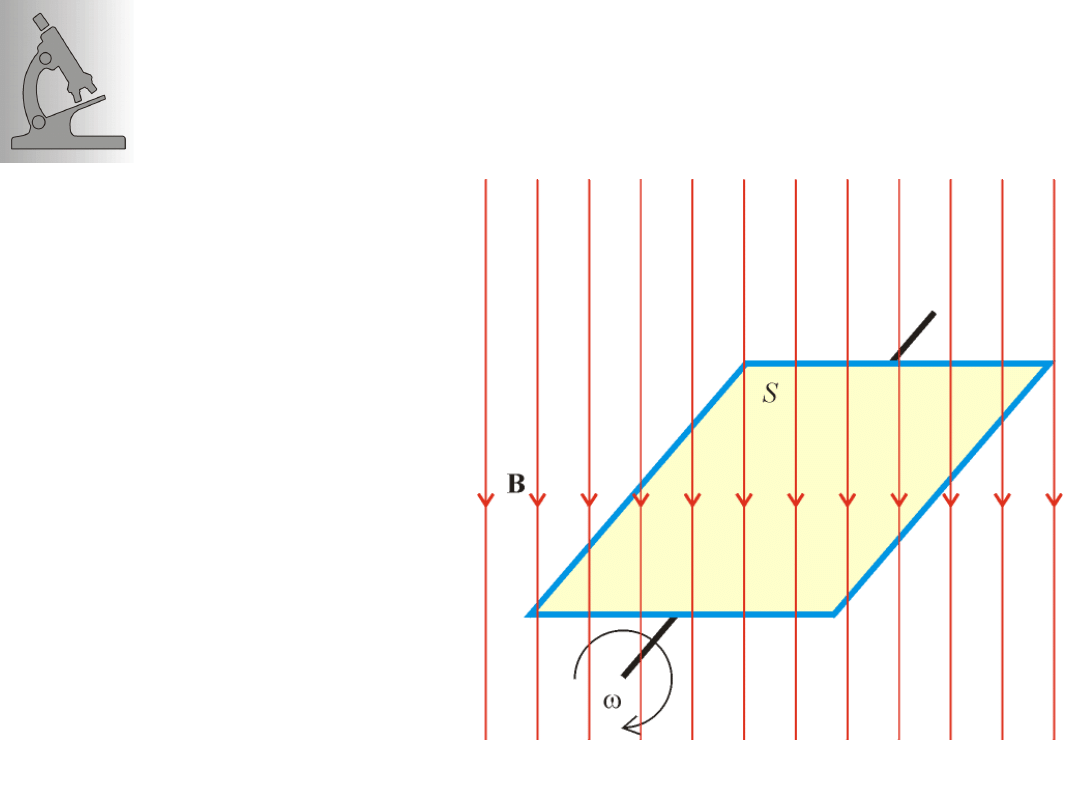

Doświadczenie 5

W polu magnetycznym
obracamy drucianą ramkę.
W ramce popłynie prąd.

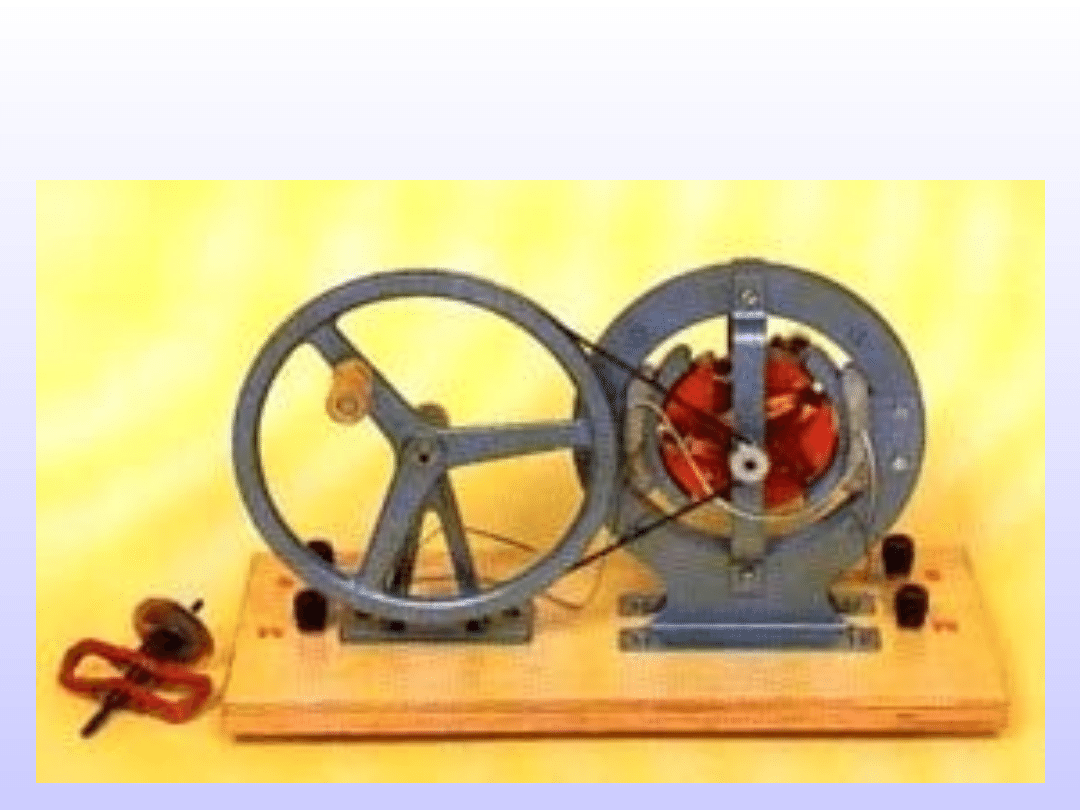

Prądnica

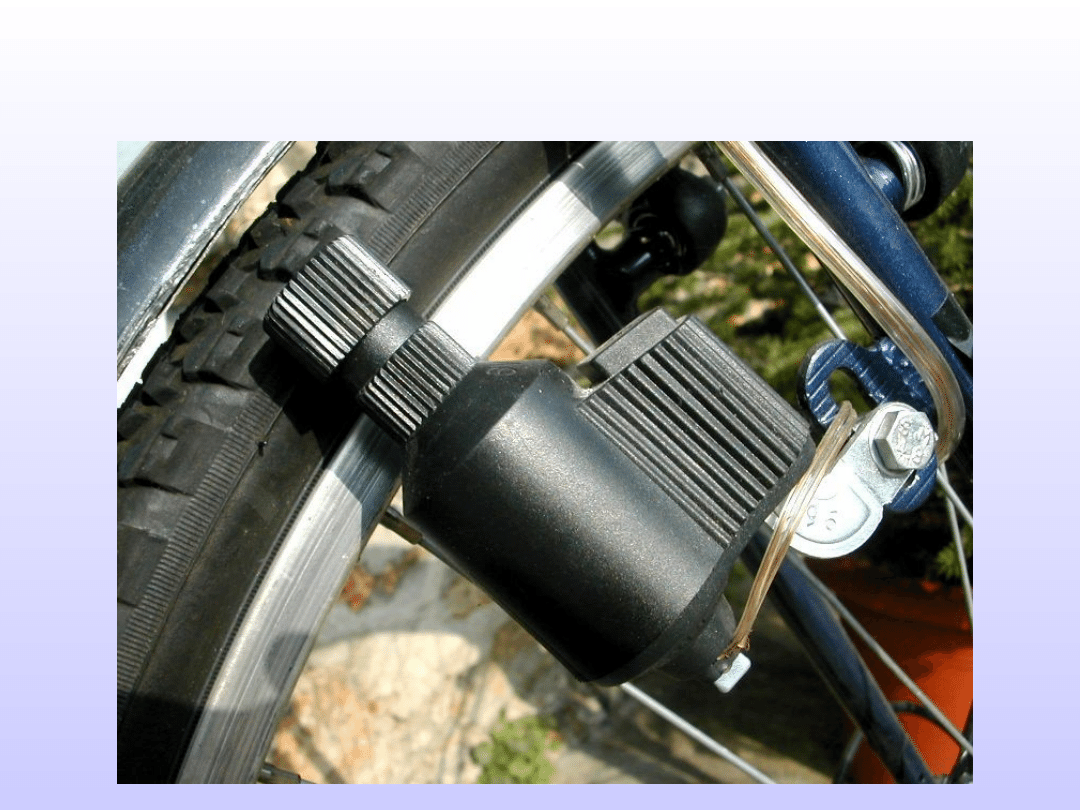

Prądnica w rowerze (dynamo)

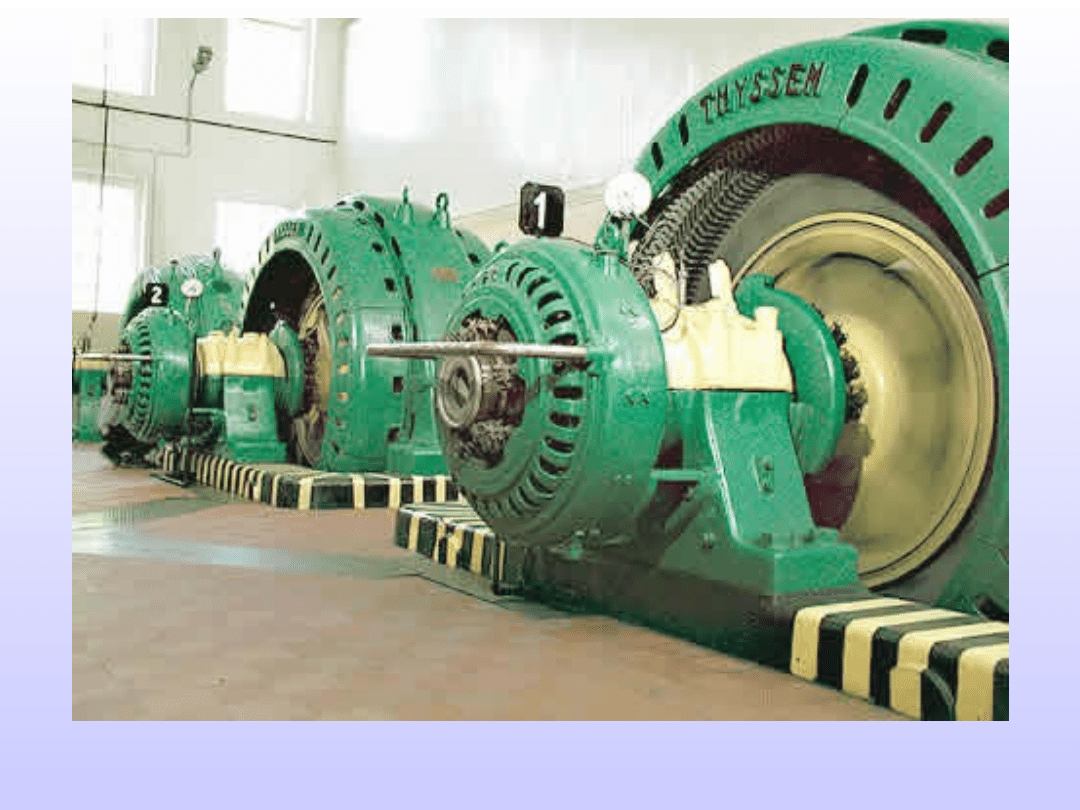

Generatory prądu elektrycznego

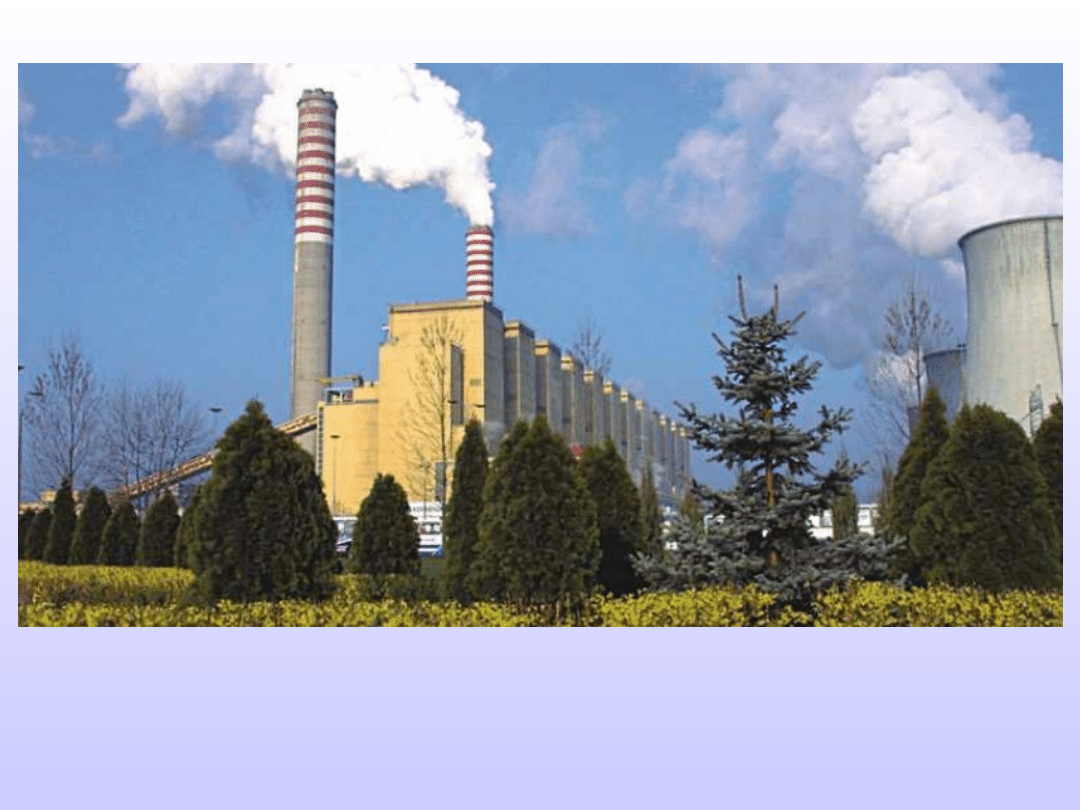

Elektrownia Bełchatów
