CYPECAD

CURSO BÁSICO

Unidad 2: Introducción de

Plantas

Autor: Ing. Pablo Germán
Brocca

Dpto. Técnico-CYPE
Argentina

2

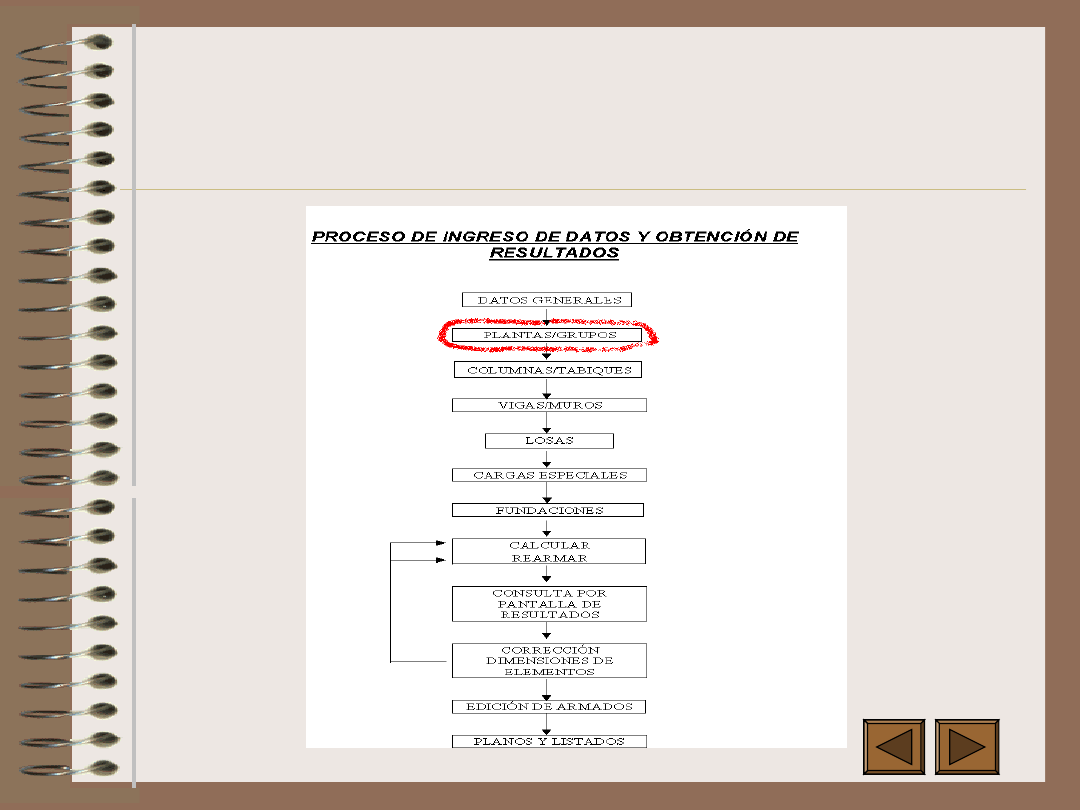

Plantas- Grupos

3

Introducción de

plantas/grupos

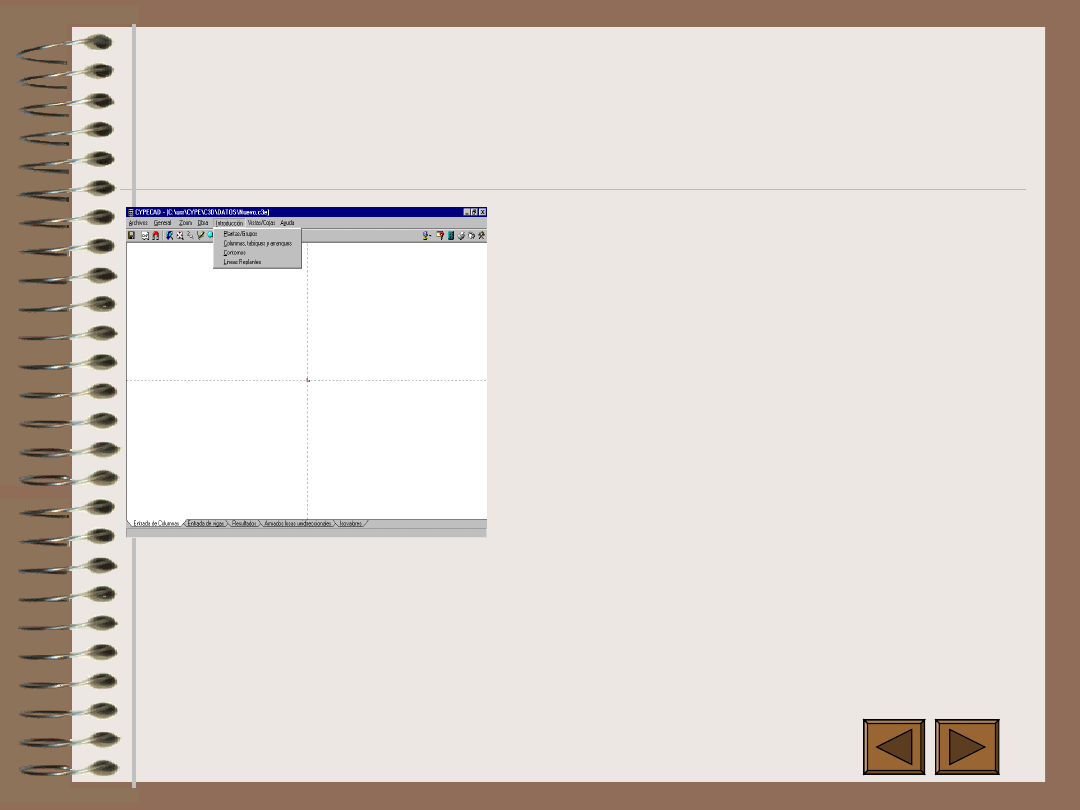

Una vez ingresados los datos
generales, se pasa a la pantalla donde
se dibujará la estructura. En la parte
inferior, se observa que se enciende la
oreja de “entrada de columnas”. En el
menú superior, pulsando sobre
“introducción”, la primera opción es
plantas/grupos. Al seleccionarla, nos
da la posibilidad de ingresar nuevas
plantas. A continuación me pregunta
si se ingresan sueltas o agrupadas. Al
poner agrupadas, las plantas serán
iguales.

Esto se usa para las plantas tipo. Se recomienda ingresarlas
sueltas. En caso de agrupar, no conviene agrupas más de dos o
tres plantas, debido al efecto del viento. Lo primero que debo
ingresar, es el número de plantas que va a tener mi estructura.
Por planta se entiende todo nivel en el que se definen elementos
estructurales que se quieren tener en cuenta. Por ejemplo, si
existe un entrepiso, hay que definirlo como una planta distinta.

4

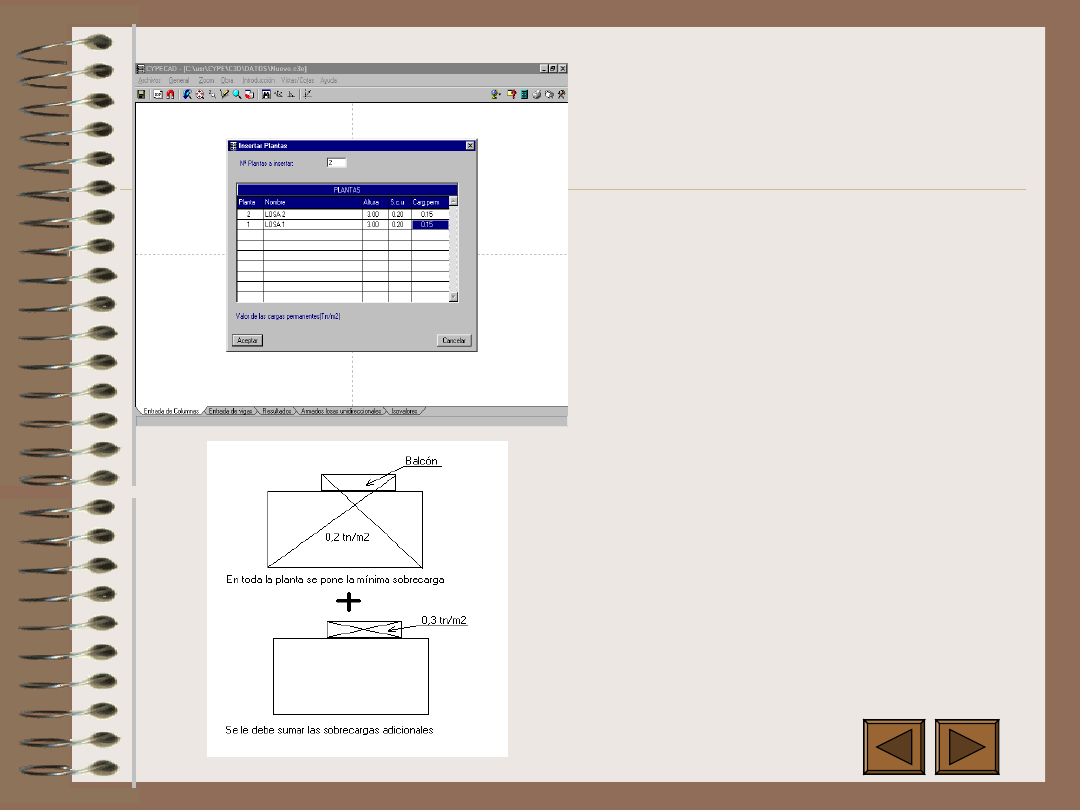

Al definir por ejemplo 2
plantas, se les asigna por
defecto los nombres de losa 1 y
losa 2, que pueden ser
modificados.
Hay que definir la altura entre
las plantas, medidas entre
niveles superiores de losa.
S.C.U., es la sobrecarga útil
que marca la norma según el
destino. Por ejemplo, para un
dormitorio es de 0,2 tnm2.

Esta sobrecarga es para toda
la planta, por lo tanto hay que
poner la mínima sobrecarga
que tenga la misma. Por
ejemplo, en un balcón hay que
considerar una sobrecarga de
0,5 tn/m2. Si se definió 0,2
tn/m2 para toda la planta,
deberé agregar en el balcón
una carga distribuida de 0,3
tn/m2 (ver cargas).

5

•El otro valor a ingresar es el de
carga muerta o carga permanente.
Este valor se refiere a todo lo que
se considere como peso propio,
pero que no forme parte de la
estructura. Es decir, habrá que
considerar el peso de los pisos,
contrapisos, cielorrasos, etc. El
peso propio de la estructura, el
programa lo va a tener en cuenta
en forma automática cuando se
introduzca la misma.

•Una vez ingresadas las
características de las plantas, al
aceptar, se despliegan varias
opciones para trabajar con las
mismas. Ellas son: nuevas plantas-
borrar plantas-editar plantas-editar
grupos-unir grupos.

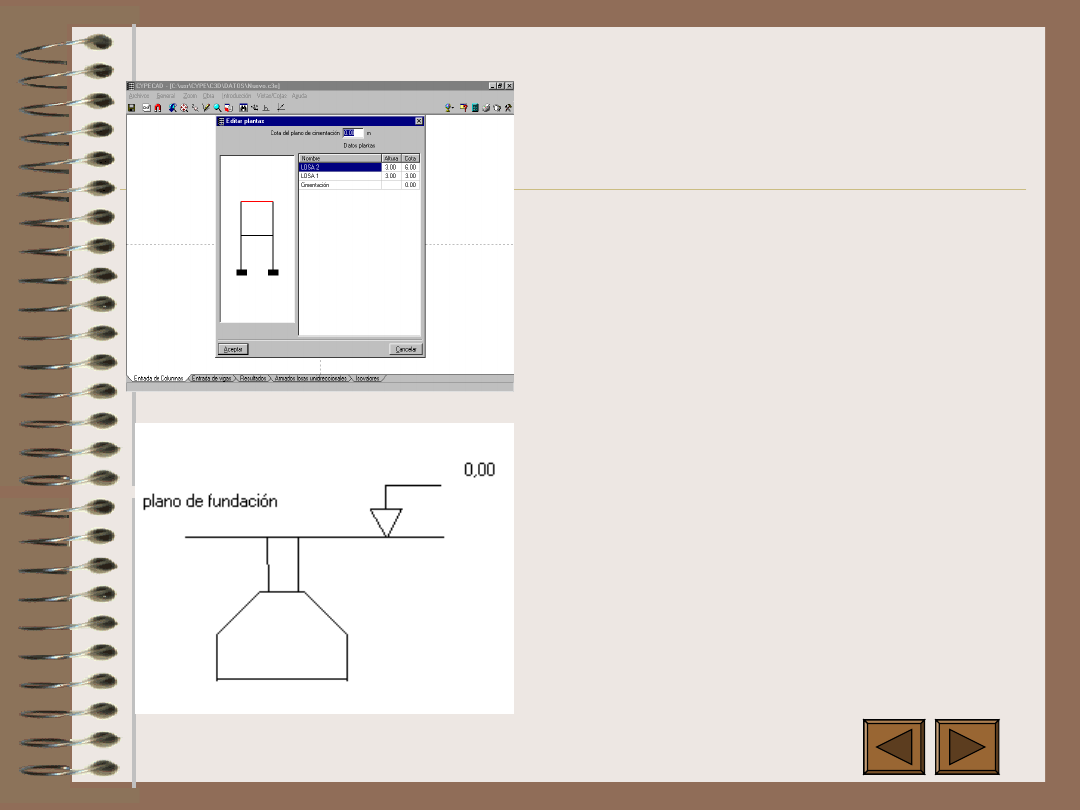

•Con la opción editar plantas,
puedo modificar la cota del plano
de fundación. Por defecto, este
valor es cero. Se entiende por
plano de fundación, al plano de
arranque de la estructura. La
fundación se considera hacia
debajo de dicho plano.

6

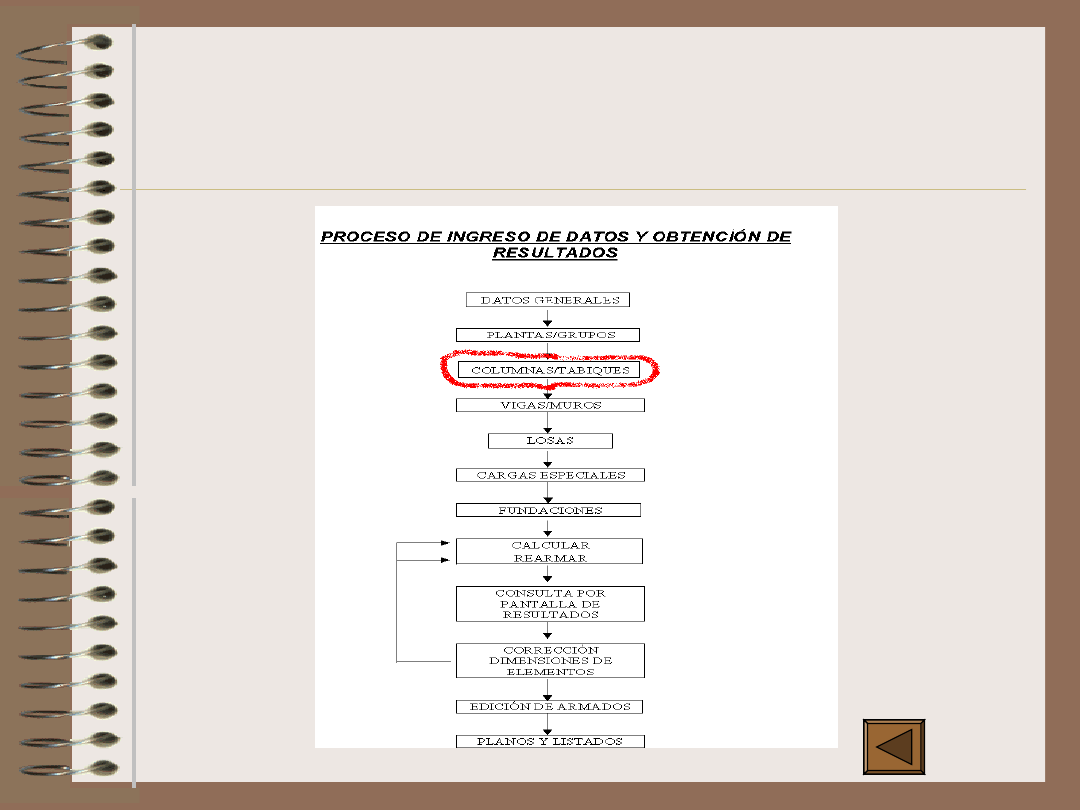

Próximo tema:

Columnas/Tabiques
