UNIWERSYTET

TECHNOLOGICZNO –

PRZYRODNICZY

W BYDGOSZCZY

Praca dyplomowa NR 10170 IŚ/D

„Projekt stacji podwyższania ciśnienia dla m.

Wierzchosławice z uwzględnieniem

dwustronnego zasilania”

Wykonała

Justyna Guzik

Cel i zakres pracy



zaprojektowanie stacji podwyższania ciśnienia



uwzględnienie dostawy wody z dwóch źródeł



zapewnienie wyrównania ciśnień



zmniejszenie opłat za wodę

Zakres pracy obejmuje przede wszystkim
zebranie i opracowanie podstawowych informacji
potrzebnych do wykonania dokumentacji
projektowej stacji podwyższania ciśnienia

Zapotrzebowanie na
wodę



ilość użytkowników



stan wyposażenia mieszkań lub miejsc pracy –

jednostkowe zużycie wody.

Wybór systemu zaopatrzenia zależy od:



wielkości zaopatrzenia na wodę



wielkości, jakość i rozmieszczenia zasobów wodnych

zaopatrujących daną sieć



rozmieszczenie grup odbiorców wody



warunków fizjograficznych i hydrogeologicznych

 Charakterystyczne wartości do obliczenia
zapotrzebowania na dobę to: Q

d śr

, Q

d max

, Q

h śr

, Q

h max

.

Przeciętne normy zużycia

wody na jednego mieszkańca

w gospodarstwach

domowych

L.p.

Wyposażenie mieszkania w instalacje

Przeciętne zużycie wody

dm

3

/mieszkańca

x dobę

m

3

/

mieszkańca

x miesiąc

1

Wodociąg bez ubikacji i łazienki (brak

kanalizacji), pobór wody ze zdroju

podwórzowego lub ulicznego

30

0,9

2

Wodociąg, ubikacja bez łazienki

50 - 60

1,5 - 1,8

3

Wodociąg, zlew kuchenny, wc, brak

łazienki i ciepłej wody

70 - 90

2,1 – 2,7

4

Wodociąg, ubikacja, łazienka, lokalne

źródło ciepłej wody (piecyk węglowy,

gazowy – gaz z butli, elektryczny, bojler)

80 - 100

2,4 – 3

5

Wodociąg, ubikacja, łazienka, do stawa

ciepłej wody do mieszkania (z

elektrociepłowni, kotłowni osiedlowej lub

blokowej)

140 - 160

4,2 – 5,4

Wymagana ilość wody do

celów przeciwpożarowych dla

jednostek osadniczych

Liczba

mieszkańców

jednostki

osadniczej

Wydajność

wodociągu

[dm

3

/s]

Równoważny

zapas wody w

zbiorniku [m

3

]

do 5000

10

100

5000 – 10000

15

150

10000 – 25000

20

200

25000 – 100000

40

400

Ponad 100000

60

600

Obliczenia hydrauliczne

przewodów

wodociągowych

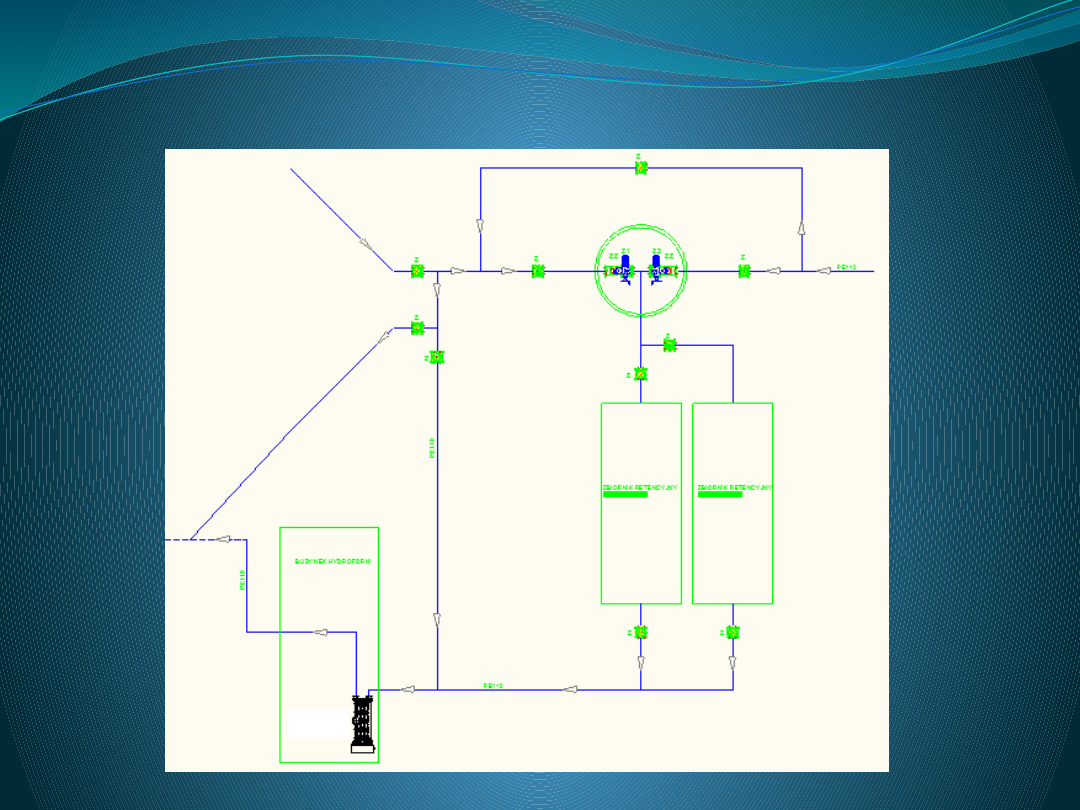

Stacja podwyższania

ciśnienia

Stacja podwyższania

ciśnienia

Obliczenie zapotrzebowania

na wodę

Miejscowoś

ć

Liczba

jednostek

odniesieni

a

Zapotrzebowanie na wodę

Q

j

[dm

3

/d

x j.o.]

Q

śr d

[m

3

/d

]

N

d

Q

d max

[m

3

/d]

N

h

Q

h max

[m

3

/h]

Q

h max

[dm

3

/s

]

Wierzchos

ławice

1275

150

191,2

5

1,5

286,88

2,0

23,9

6,64

Szadłowic

e

392

150

58,80

88,20

7,4

2,04

Skalmiero

wice

221

150

33,15

49,73

4,1

1,15

Więcławic

e

312

150

46,80

70,20

5,9

1,63

Obliczenia zapotrzebowania

na wodę

Maksymalne dobowe zapotrzebowanie na wodę:
Q

d max1

= 346,33 * 1,5 = 519,495 [m

3

/d]


Godzinowe średnie zapotrzebowanie na wodę:
Q

h śr1

= 519,495 : 24 = 21,65 [m

3

/h]


Maksymalne godzinowe zapotrzebowanie na wodę:
Q

h max1

= 21,65 * 2,0 = 43,3 [m

3

/h]


Zapotrzebowanie przeciwpożarowe na wodę dla liczby
mieszkańców jednostki osadniczej do 5000 osób
Q

p.poż.

= 10 dm

3

/s = 1,157*10

-7

m

3

/d

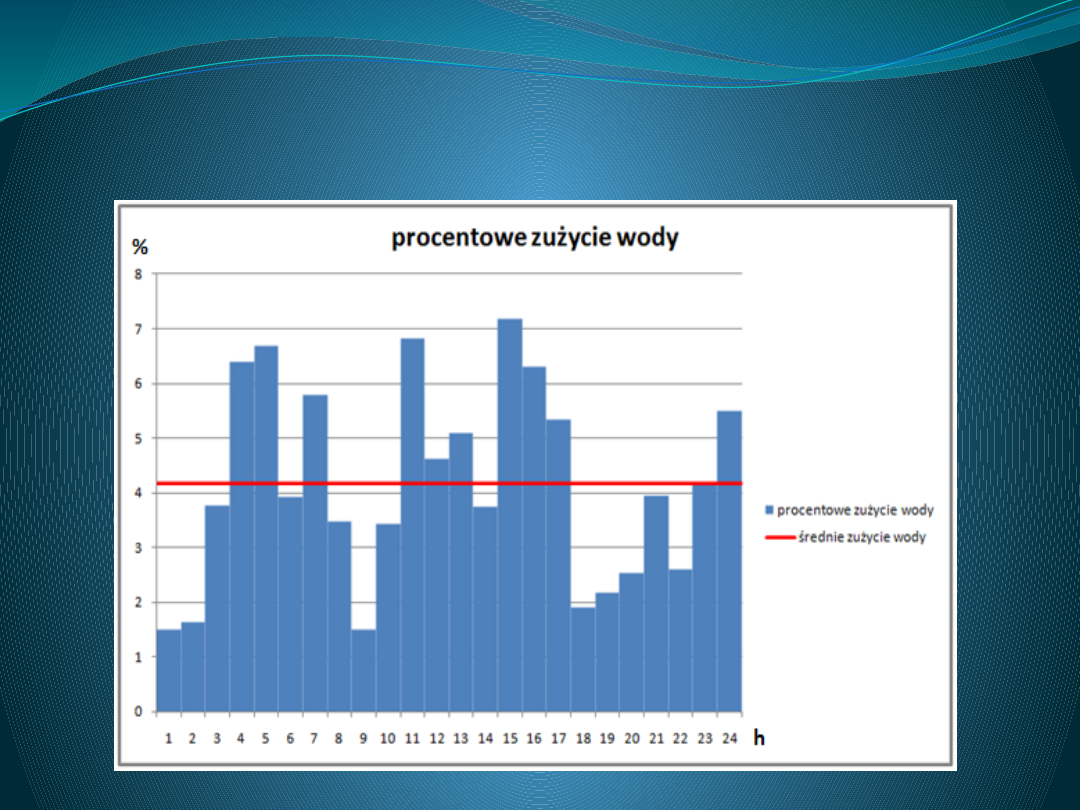

Obliczenia zbiornika

metodą sumową

Obliczenia zbiornika

metodą sumową

Pojemność zbiornika obliczono ze wzoru:
Vz = * Q

d max

y – procentowa pojemność zbiornika (y = 11,97%)

Q

d max

– maksymalne dobowe zapotrzebowanie na dobę

(519,495 m

3

/d)


Obliczona pojemność zbiornika wynosi:
Vz = * Q

d max

= 62,18 m

3

Obliczenia zbiornika

metodą sumową

Zaprojektowano 2 zbiorniki na wodę pitną poziome
jednokomorowe
V = 25 m

3

Wymiary zbiorników:
- średnica zbiornika D = 2,8 m
- długość dobranego zbiornika L = 4,6 m

Zasilanie stacji:



Woda z Gniewkowa (50 m

3

)



Woda z Inowrocławia (12,18 m

3

)

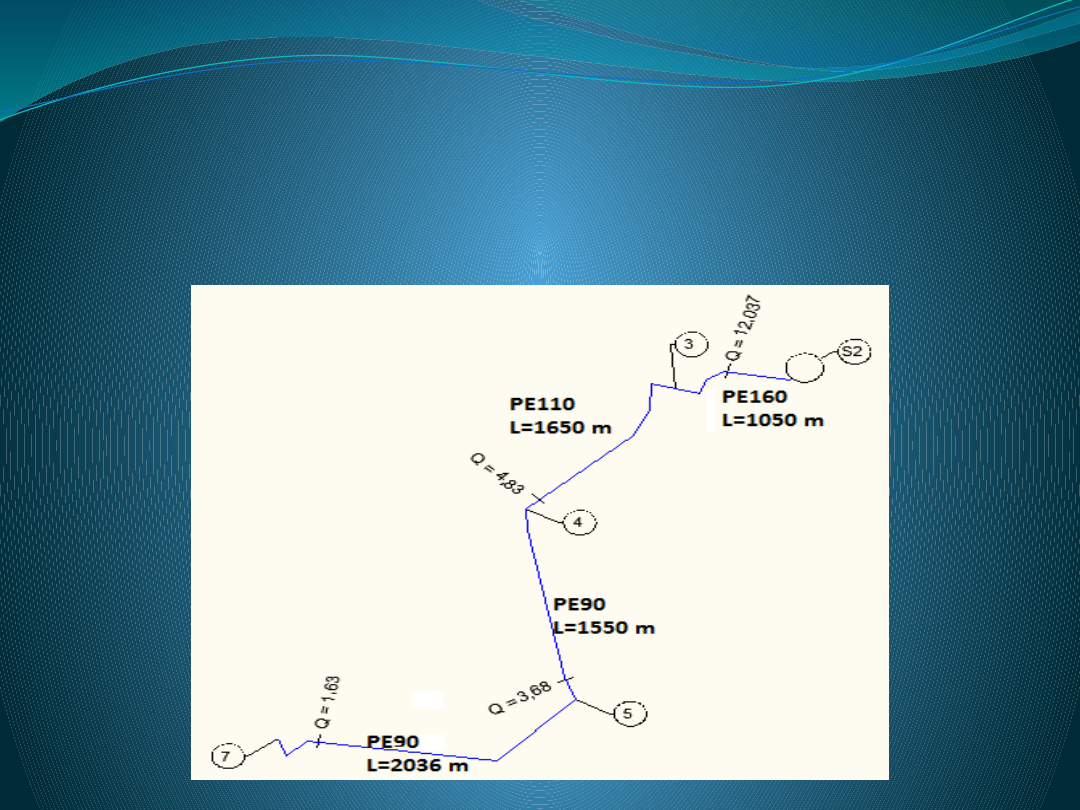

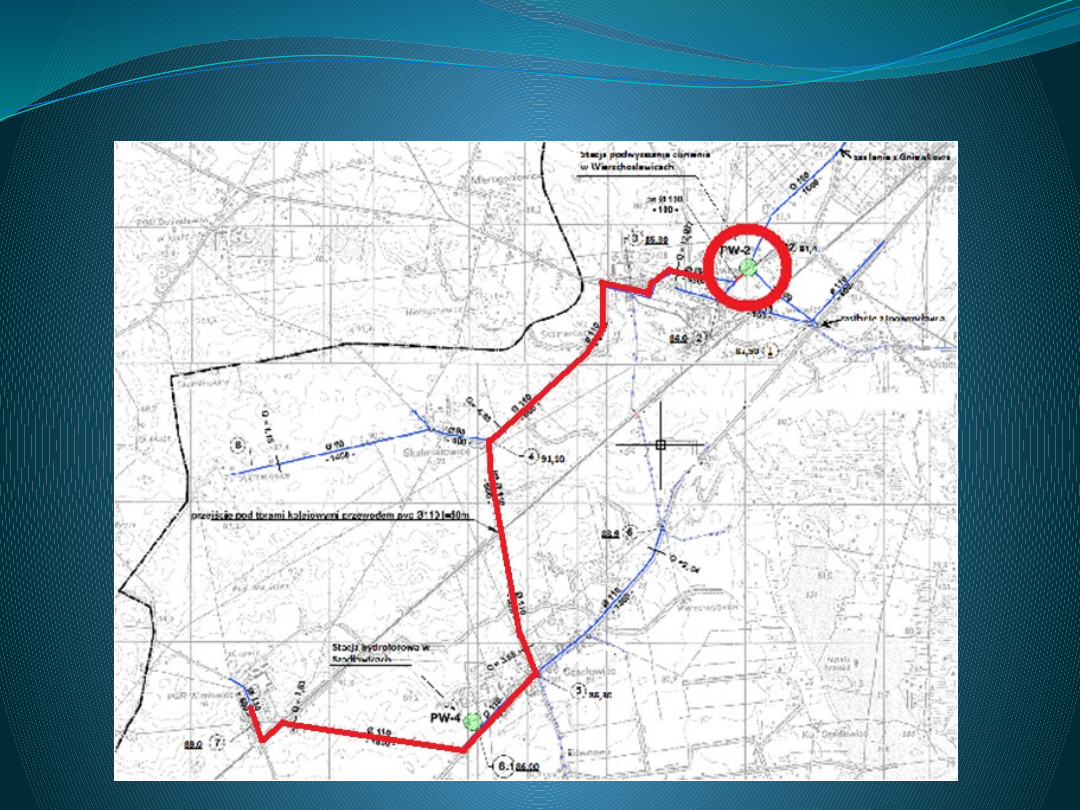

Straty na długości

Straty na długości zostały obliczone dla odcinka
znajdującego się na poniższym rysunku:

Ciśnienie wymagane

Wymagane ciśnienie robocze jest to ciśnienie niezbędne do
prawidłowego funkcjonowania najniekorzystniej położonego
punktów czerpalnych. Wielkość ciśnienia jest związana z
wysokością geometryczną położenia miarodajnego punktu
czerpalnego i jest mierzona od poziomu terenu.


Hw = 7 + 3,25n [m]


n – liczba kondygnacji

Ciśnienie wymagane wyniosło:

Hw = 13,5 m

Dobór zestawu

pompowego



uwzględnienie wymaganej wydajności (Q)



określenie wysokości podnoszenia (Hp), obliczanej wg

wzoru:


Hp = Hw + h

str

Zaprojektowano zestaw sześciu pomp Hydro Vacuum do
tłoczenia wody w stacji w Wierzchosławicach.
Jedna z nich przeznaczona jest
na wypadek wystąpienia
pożaru. Przyjęto, że pompy
w danym zestawie
pracują równolegle.

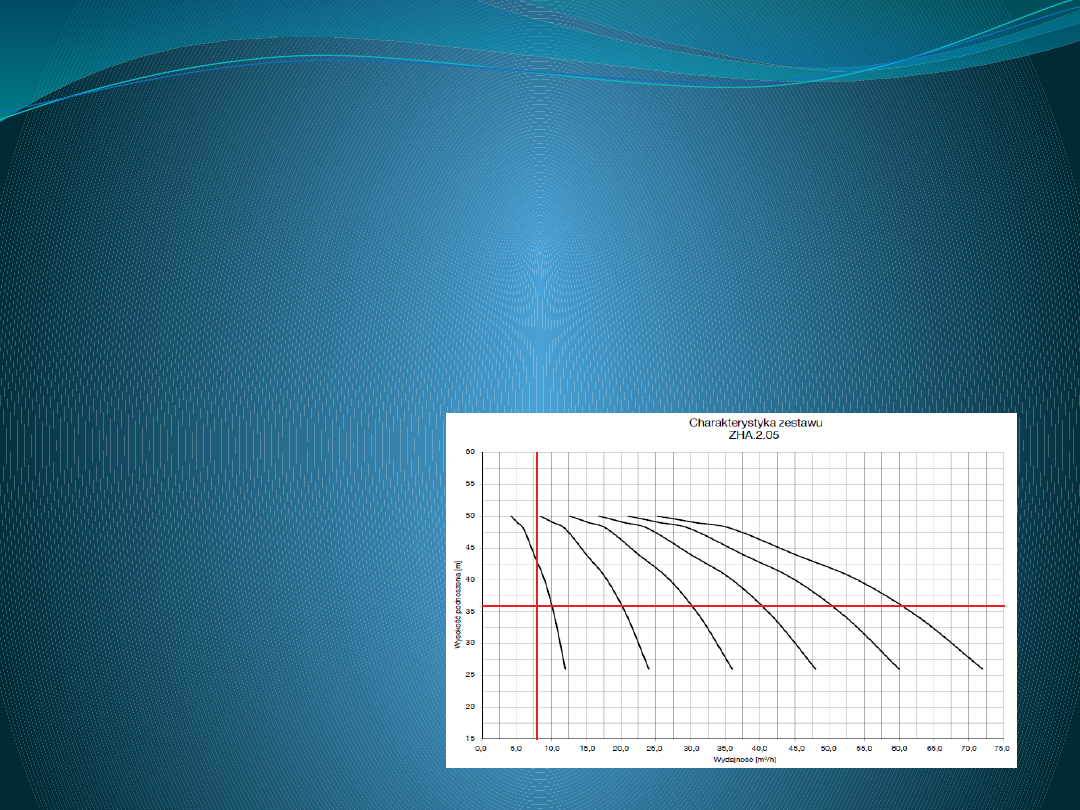

Charakterystykę pomp
przedstawia wykres.

Parametry doboru pompy:
Qp = = 8,66 m

3

/h

Hp = 36,48 m

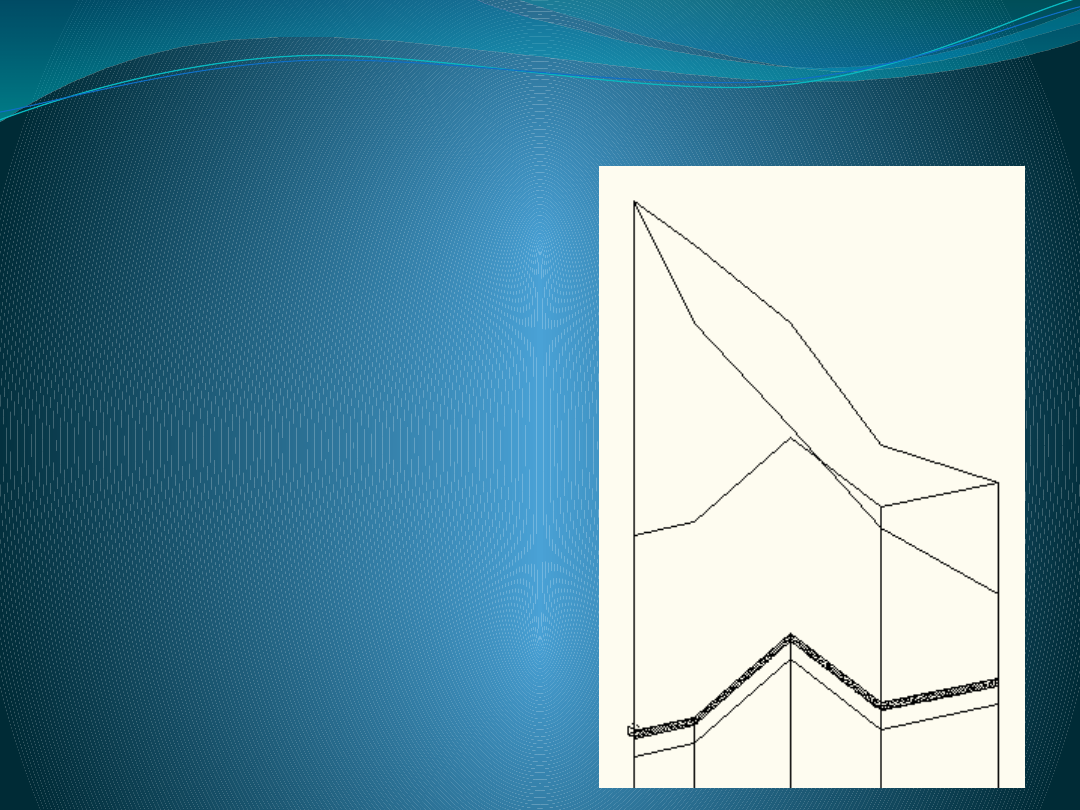

Straty na długości

Obliczenia hydrauliczne
zostały wykonane zgodnie
ze wzorami, a straty
rozkładają się w sposób
zamieszczony na rysunku
zamieszczonym obok:

Podsumowanie i wnioski



Celem pracy było zaprojektowanie przebudowy istniejącej stacji

hydroforowej w Wierzchosławicach, aby w większej ilości zapewnić
zasilanie sieci wodociągowej wodą dostarczaną z Gniewkowa



Dobrano zbiorniki o wymiarach pozwalających zapewnić całodobowy

dopływ wody



Woda tłoczona zostanie za pomocą zestawu pomp połączonych

równolegle.



Ograniczono dopływ dużej ilości wody zasilanej przez Inowrocław

Zaprojektowano układ stacji przy określonych parametrach:



woda w ilości 12,18 m

3

- zakupiona z Inowrocławia, pozostała ilość –

zakupiona z Gniewkowa (50 m

3

)



stałe ciśnienie w sieci p = 3,58 bar



stacja zasilona dwoma zbiornikami o pojemności użytkowej Vz = 25 m

3



do układu przyjęto zestaw pompowy Hydro Vacuum ZHA.2.05.5.12.01.4

Dziękuję za uwagę
