Elementy R, L, C zasilane prądem sinusoidalnym

background image

Elementy R, L, C zasilane

prądem sinusoidalnym

Elementy R, L, C zasilane

prądem sinusoidalnym

Opracował: Andrzej

Zielaskowski

Opracował: Andrzej

Zielaskowski

background image

Elementy idealne R, L,
C

W obwodach elektrycznych prądu stałego
uwzględnialiśmy tylko rezystancje
elementów obwodu. Jeżeli w obwodzie
takim istnieją też cewki i kondensatory, to
indukcyjność L cewek można pominąć, bo
przy prądzie stałym nie wywołują one
spadków napięcia, natomiast gałęzie, w
których istnieją kondensatory, należy
traktować jako przerwy w danej gałęzi, bo
kondensator nie przepuszcza prądu
stałego.

background image

Elementy idealne R, L, C

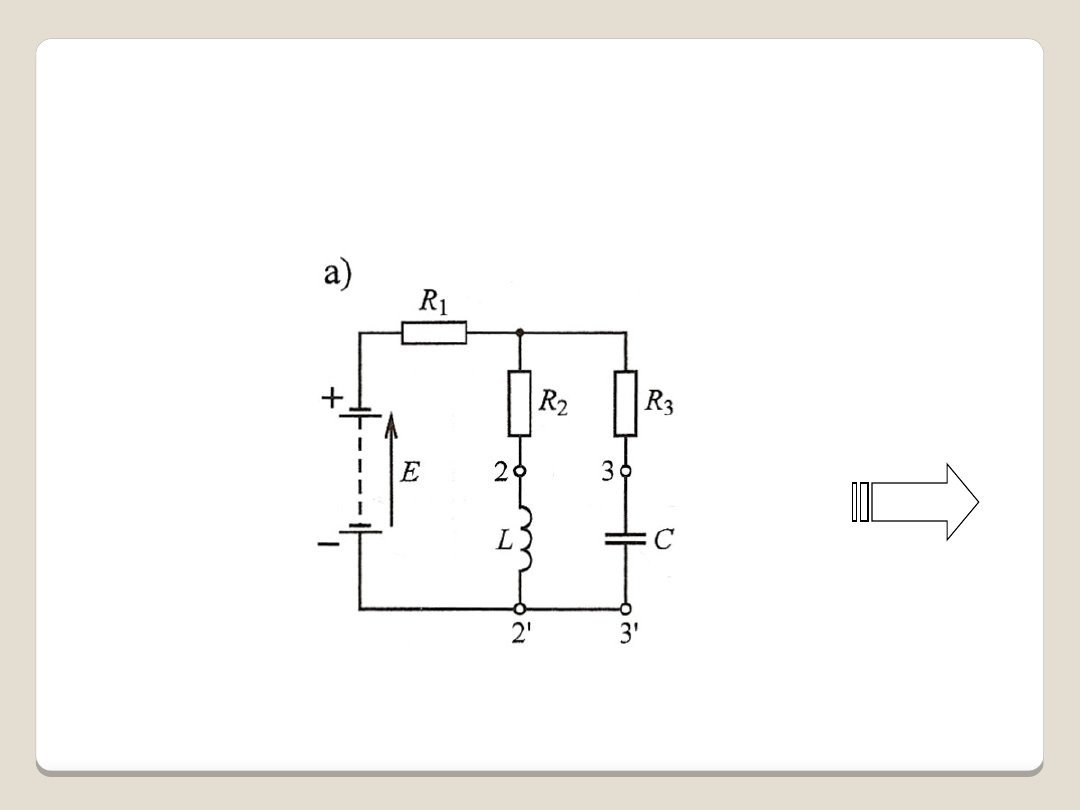

Na rys. a przedstawiono obwód o pięciu
elementach R, R

1,

R

2,

L, C, zasilany ze źródła

napięcia stałego E.

Dalej

Obwód z elementami R, L, C zasilany napięciem stałym:
a) schemat obwodu;

background image

Elementy idealne R, L, C

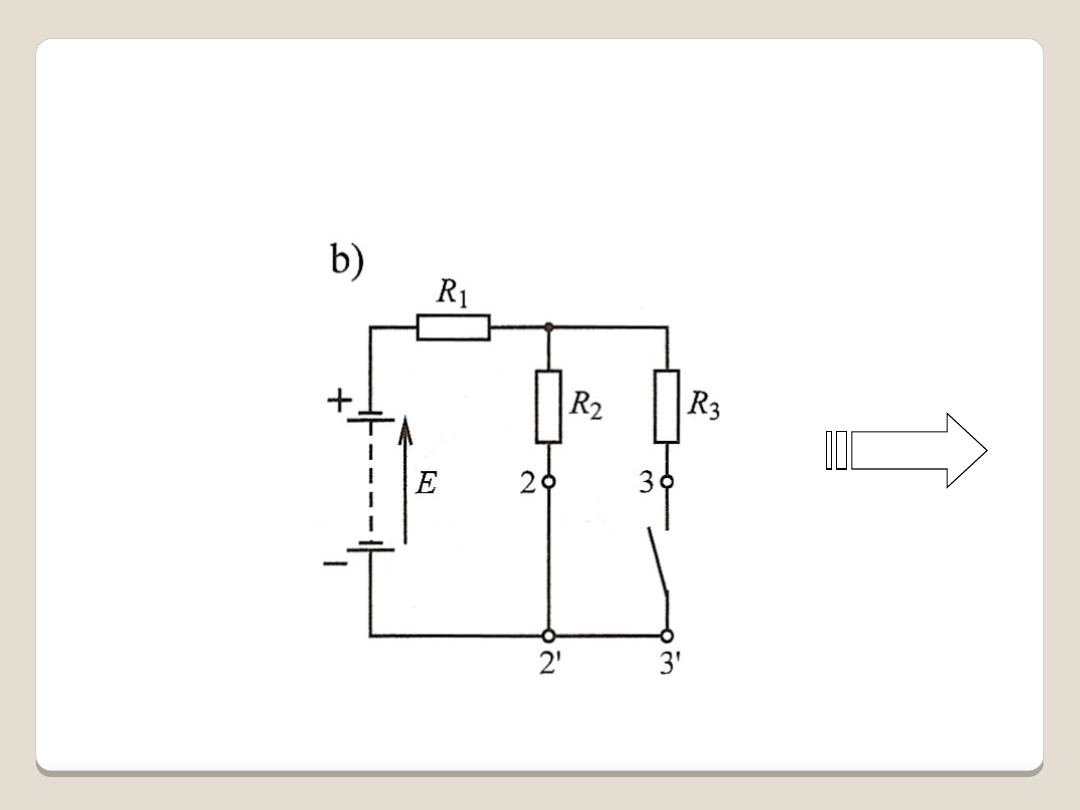

Na rys. b — ten sam obwód, w którym element L
zastąpiono zwarciem zacisków 2, 2’, a element C
przerwą między zaciskami 3, 3’.

Dalej

Obwód z elementami R, L, C zasilany napięciem stałym: b)
schemat zastępczy;

background image

Elementy idealne R, L, C

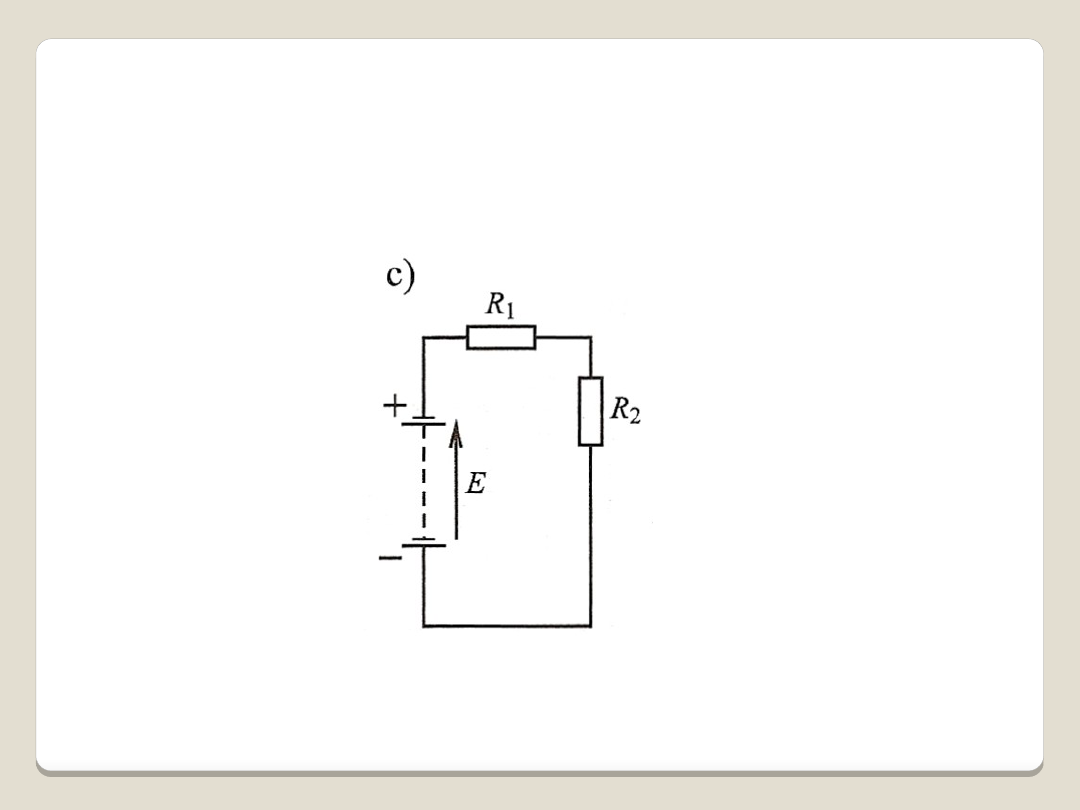

Ostateczny schemat zastępczy
rozważanego obwodu pokazano na rys. c.

Obwód z elementami R, L, C zasilany napięciem stałym:
c) uproszczony schemat zastępczy

background image

Elementy idealne R, L, C

Inaczej jest gdy prąd jest
przemienny: każdej zmianie prądu
w cewce towarzyszy
indukowanie się napięcia na
cewce, każda zmiana napięcia na
okładzinach kondensatora jest
połączona z dopływem lub
odpływem ładunku z okładzin, a
więc z prądem elektrycznym

.

background image

Elementy idealne R, L, C

Rozważymy zachowanie się
poszczególnych elementów
R, L, C obwodu przy prądzie
sinusoidalnym.

background image

Elementy idealne R, L,
C

Przez elementy R, L, C będziemy

rozumieli elementy idealne, tj.

takie, które mają tylko jedną z

wymienionych cech: rezystancję,

indukcyjność lub pojemności.

background image

Elementy idealne R, L, C

W elementach rzeczywistych trzeba
nieraz uwzględnić więcej niż jedną
cechę. Tak na przykład do nawinięcia
cewki indukcyjnej używamy drutu
nawojowego, którego rezystancji nie
można pominąć. Będziemy więc
zastępować

cewkę

indukcyjną

rzeczywistą

dwoma

elementami

idealnymi R oraz L połączonymi
szeregowo
.

background image

Elementy idealne R, L, C

Opracowano na podstawie
podręcznika: „Podstawy
elektrotechniki” cz. 1 – Roman
Kurdziel
