PORTY ZASADNICZE

(STANDARD PORTS)

LEŻĄCE NA WODACH

POZA EUROPĄ

TOM 2, 3 i 4 ATT

W celu obliczenia wysokości pływu o określonej godzinie,

bądź czasu wystąpienia żądanej wysokości pływu w przypadku
portów europejskich zawartych w ATT, tom l i 2, korzystamy z
odpowiedniego diagramu interesującego nas portu. Dla portów
leżących poza Europą, tzn. zawartych w ATT, tom 2, 3 i 4,
korzystamy w tym celu z jednego diagramu zbiorczego
zawartego w części opisowej ATT.

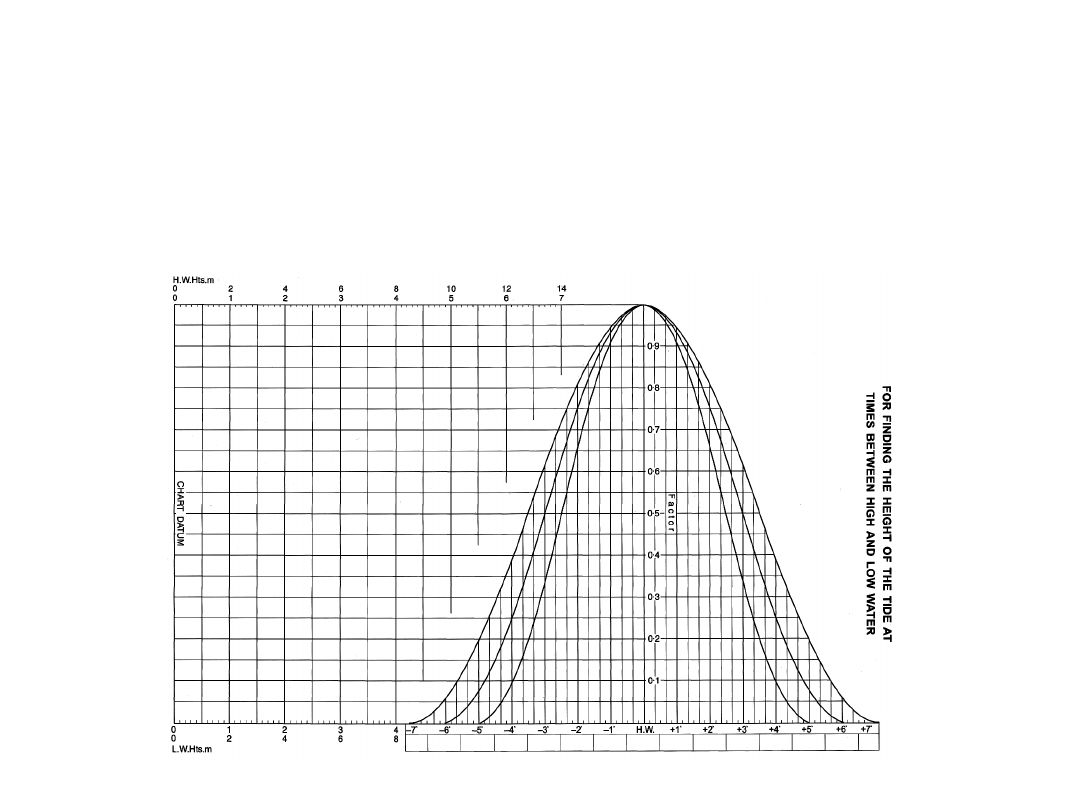

Krzywe wznoszenia (Rising Tide) i opadania (Falling Tide)

naniesione są w odstępach godzinowych, dla 5, 6 i 7 godzin
czasu trwania przypływu i odpływu. W niektórych przypadkach
może być celowa interpolacja między krzywymi. Omawiane
krzywe wykreślono zakładając, że przebieg pływu ma charakter
regularny, a dokładność obliczeń z praktycznego punktu
widzenia jest zupełnie wystarczająca, jeżeli zostały spełnione
następujące warunki:

– czas trwania przypływu (względnie odpływu) zawiera się

w granicach od 5 do 7 godzin;

– dla interesującego nas portu w części III ATT, tom 2, 3 i 4

nie podano poprawek płytkowodnych (Shallow Water
Corrections).

Jeżeli te warunki nie zostały spełnione, należy oczekiwać, że

fala pływu nie ma przebiegu regularnego i do obliczenia
wysokości pływu w czasie między wodą wysoką i niską należy
stosować uproszczoną metodę harmoniczną.

PRZYKŁAD

Podać wysokość pływu w porcie Dar es Salaam dnia 16

września, o godzinie 0400 (Zone Time - 0300).

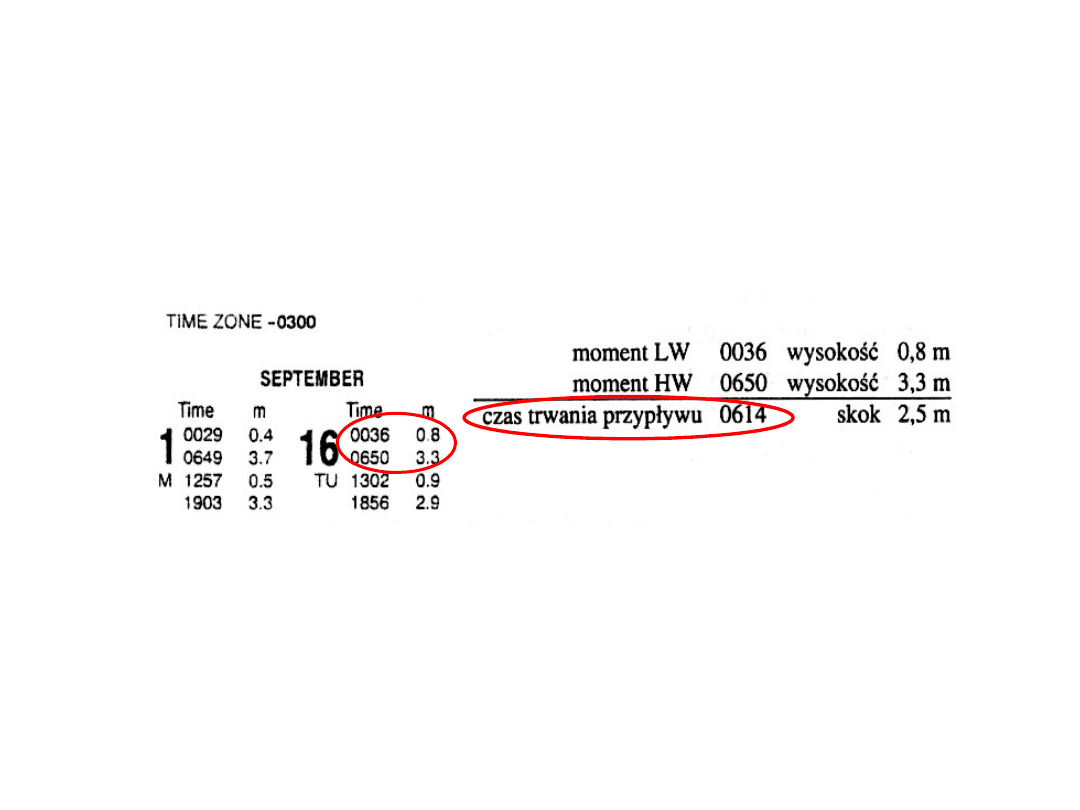

1. Przepowiednia pływu wybrana z części I tablic:

Wyciąg z części II ATT, tom 3; Dane dla portu Dar es Salaam na 16

września

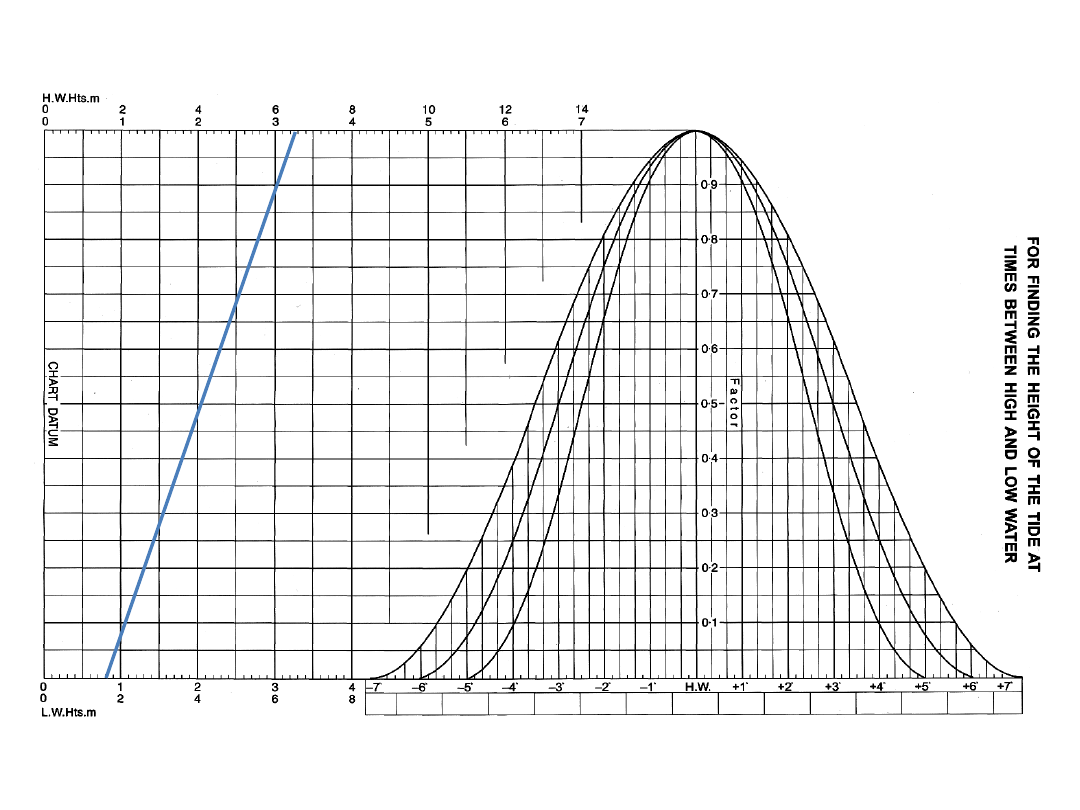

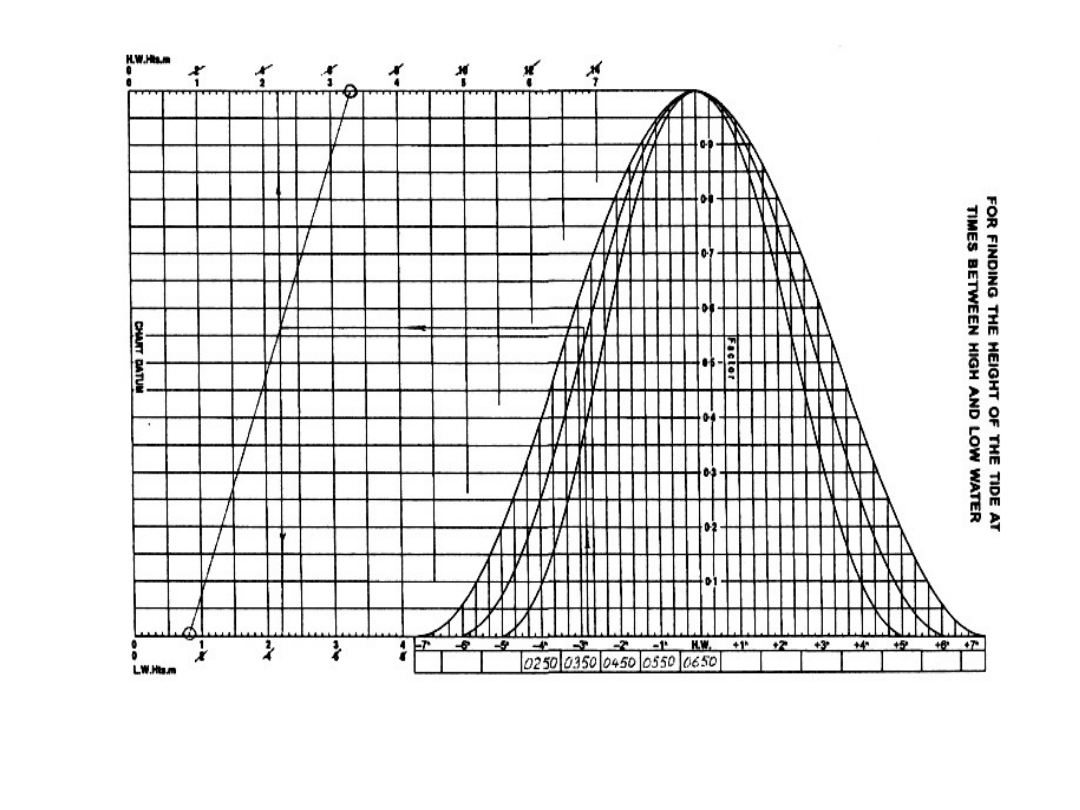

2. Zaznaczamy na diagramie wysokości wody wysokiej i niskiej,

a otrzymane punkty łączymy linią prostą.

3. Wpisać moment wystąpienia HW w odpowiednia rubrykę pod

krzywymi i odpowiednio wypełnić pozostałe, w interesującym
nas przedziale czasu.

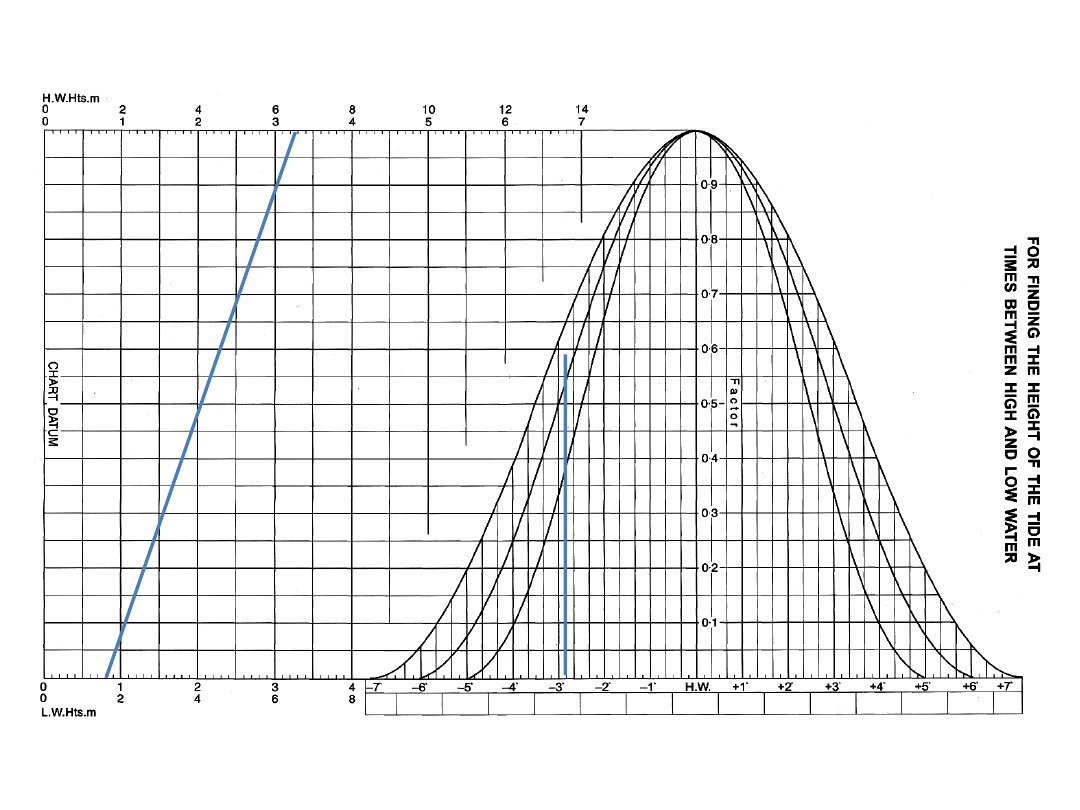

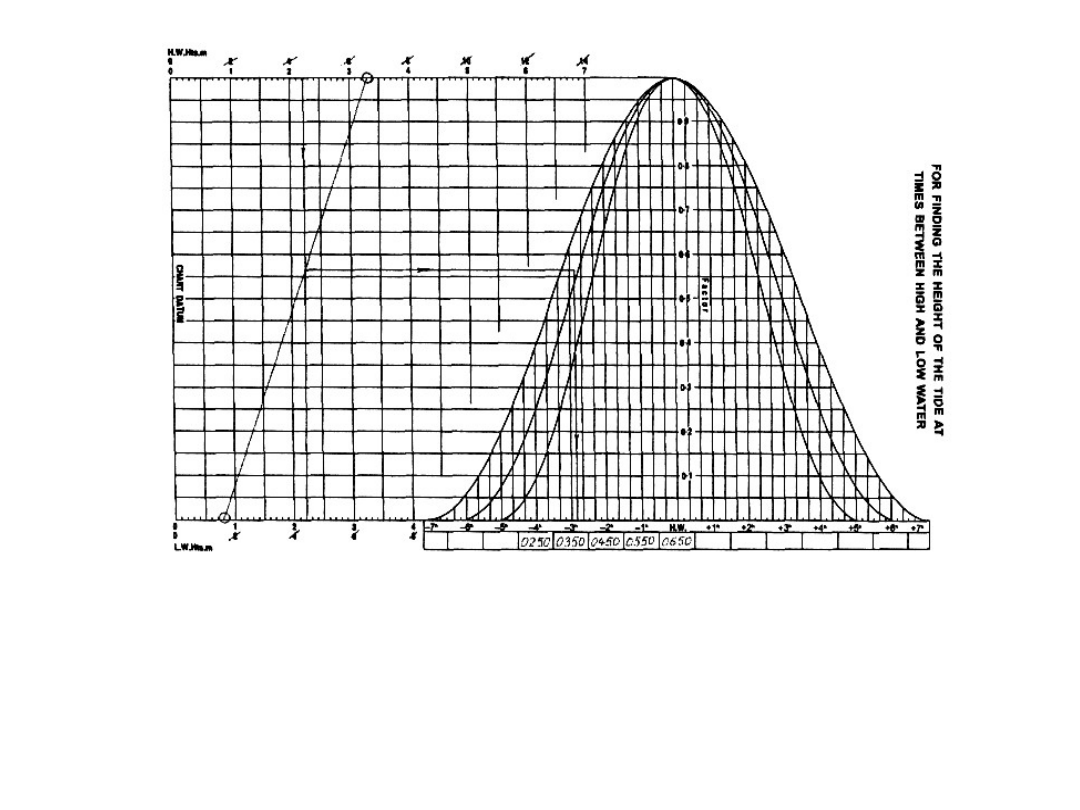

4. Z punktu oznaczającego żądany moment prowadzimy linię

pionową do przecięcia się z odpowiednią krzywą (w naszym
przypadku interpolujemy między krzywą przypływu
sześciogodzinną i siedmiogodzinną).

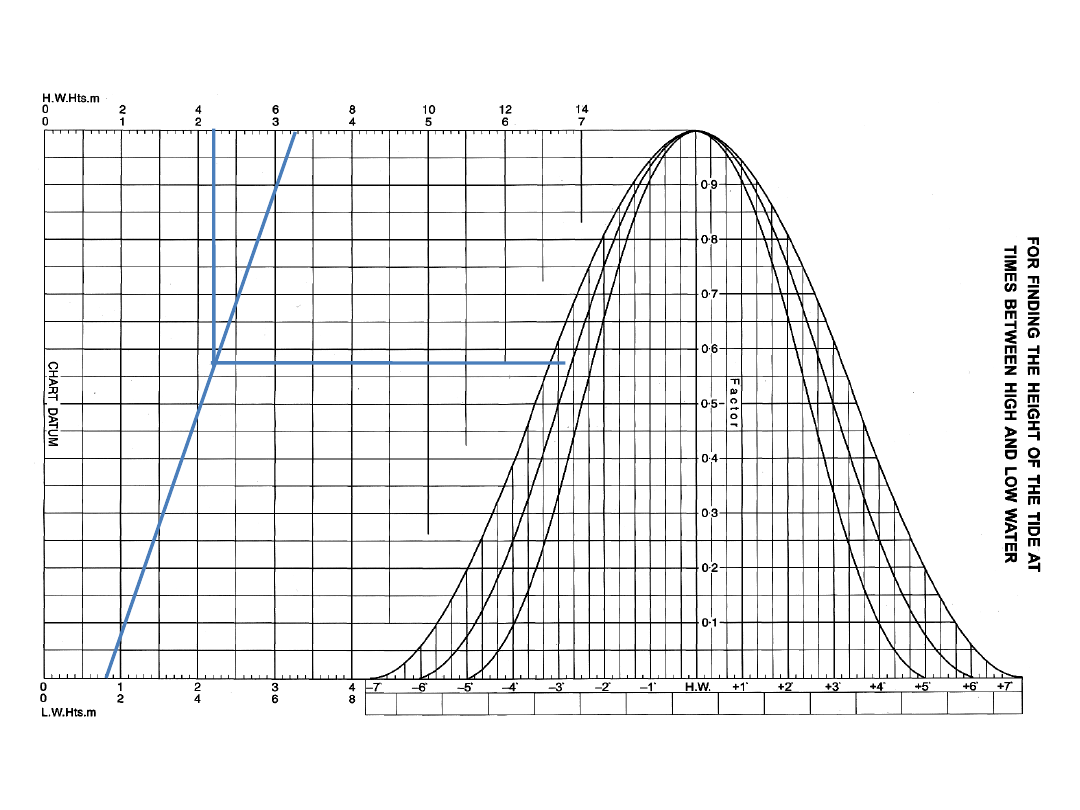

5. Z tak otrzymanego punktu prowadzimy linię poziomą do

przecięcia się z odcinkiem wykreślonym w punkcie 2, a
następnie prowadzimy linię pionową do przecięcia się ze
skalą wysokości i odczytujemy wysokość pływu ponad
poziom zera mapy.

065
0

055
0

045
0

035
0

025
0

3. Wpisać moment wystąpienia HW w odpowiednia rubrykę pod

krzywymi i odpowiednio wypełnić pozostałe, w interesującym
nas przedziale czasu.

4. Z punktu oznaczającego żądany moment prowadzimy linię

pionową do przecięcia się z odpowiednią krzywą (w naszym
przypadku interpolujemy między krzywą przypływu
sześciogodzinną i siedmiogodzinną).

5. Z tak otrzymanego punktu prowadzimy linię poziomą do

przecięcia się z odcinkiem wykreślonym w punkcie 2, a
następnie prowadzimy linię pionową do przecięcia się ze
skalą wysokości i odczytujemy wysokość pływu ponad
poziom zera mapy.

065
0

055
0

045
0

035
0

025
0

3. Wpisać moment wystąpienia HW w odpowiednia rubrykę pod

krzywymi i odpowiednio wypełnić pozostałe, w interesującym
nas przedziale czasu.

4. Z punktu oznaczającego żądany moment prowadzimy linię

pionową do przecięcia się z odpowiednią krzywą (w naszym
przypadku interpolujemy między krzywą przypływu
sześciogodzinną i siedmiogodzinną).

5. Z tak otrzymanego punktu prowadzimy linię poziomą do

przecięcia się z odcinkiem wykreślonym w punkcie 2, a
następnie prowadzimy linię pionową do przecięcia się ze
skalą wysokości i odczytujemy wysokość pływu ponad
poziom zera mapy.

065
0

055
0

045
0

035
0

025
0

2,2
m

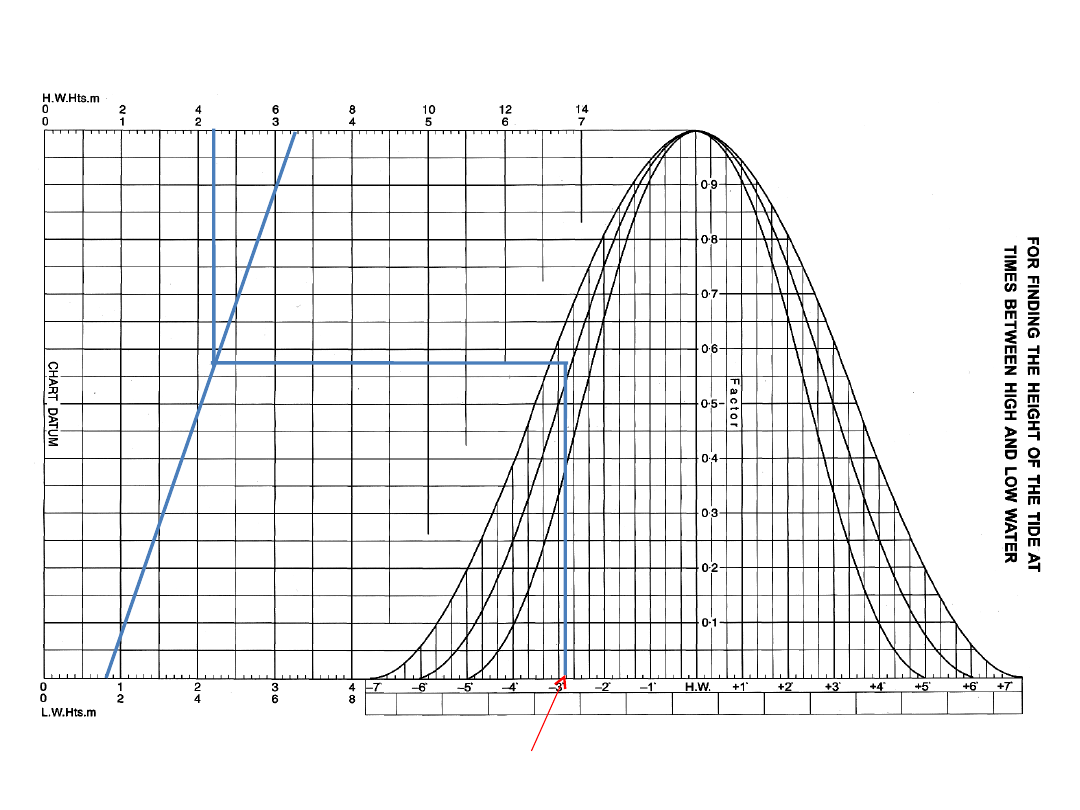

Odczytana wysokość pływu na godzinę 0400 w porcie Dar
es Salaam wynosi 2,2 m ponad zero mapy.

PRZYKŁAD

O której godzinie dnia 16 września, w porcie Dar es Salaam

wysokość pływu wyniesie 2,2 m ponad zero mapy?

1. Punkty l, 2, 3 rozwiązujemy analogicznie jak w poprzednim

przykładzie.

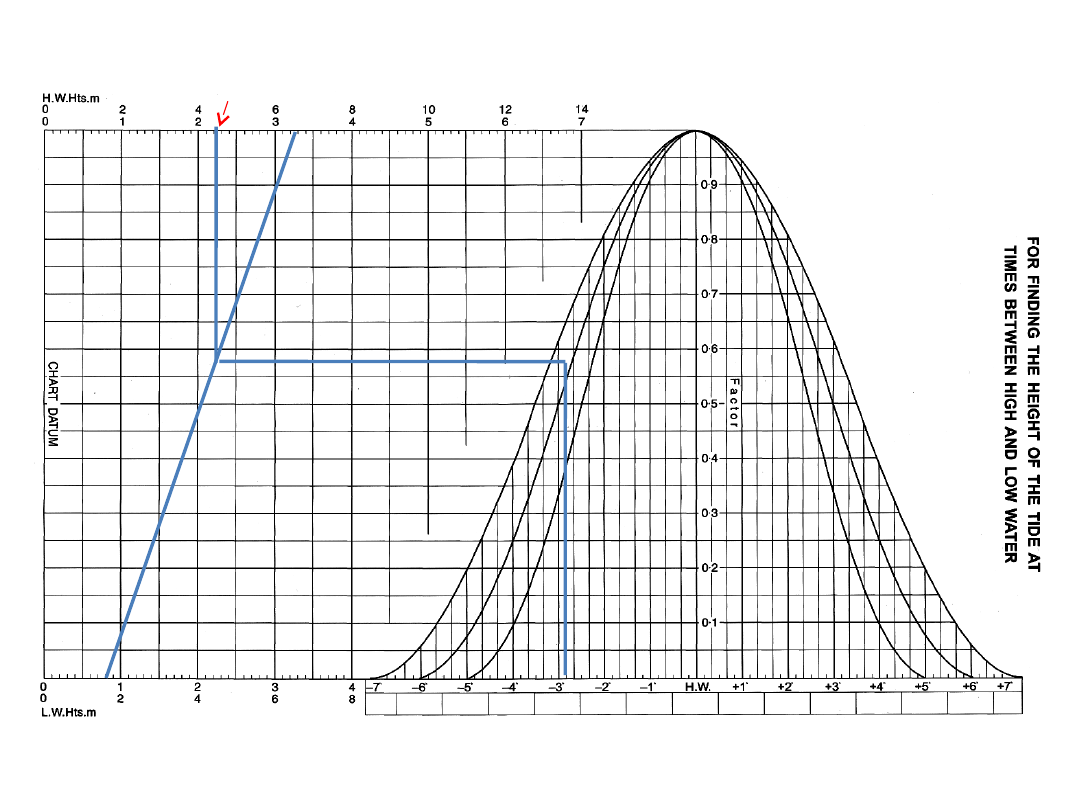

2. Na skalach wysokości pływu nanosimy żądaną wysokość

pływu ponad poziom zera mapy. Z otrzymanego punktu
prowadzimy linią pionową w dół, która przetnie uprzednio
wykreślony odcinek (pkt 2 z poprzedniego przykładu). Z
punktu przecięcia kreślimy linię poziomą do przecięcia się z
odpowiednią krzywą (w naszym przypadku będziemy
interpolowali między krzywą wzrastania pływu
sześciogodzinną i siedmiogodzinną).

3. Z otrzymanego punktu kreślimy linię pionową do skali czasu i

odczytujemy czas wystąpienia żądanej wysokości pływu
ponad zero mapy.
