Głębinowy wykres zasobów

Otrzymane sumaryczne zasoby nanosi się na
wykres głębinowy zasobów.
Głębinowy wykres zasobów – przedstawia
zależność wielkości zasobów w mln ton od
głębokości ich zalegania. Za podstawę wykresu
służą mapy pokładowe (warstwicowe).
Głębinowy wykres zasobów pokazany na
rysunku 22 stanowi podstawę decyzji
o budowie kopalni i do rozmieszczenia
poziomów wydobywczych kopalni.

Głębinowy wykres zasobów -  określa stan
zasobów na dowolnej głębokości i ilustruje ich
zmiany zachodzące wraz z głębokością.

Zazwyczaj sporządza się liniowe wykresy na
których pionowa oś ilustruje głębokość ( od
powierzchni lub poziomu morza),
a pozioma zasoby w miliardach ton.

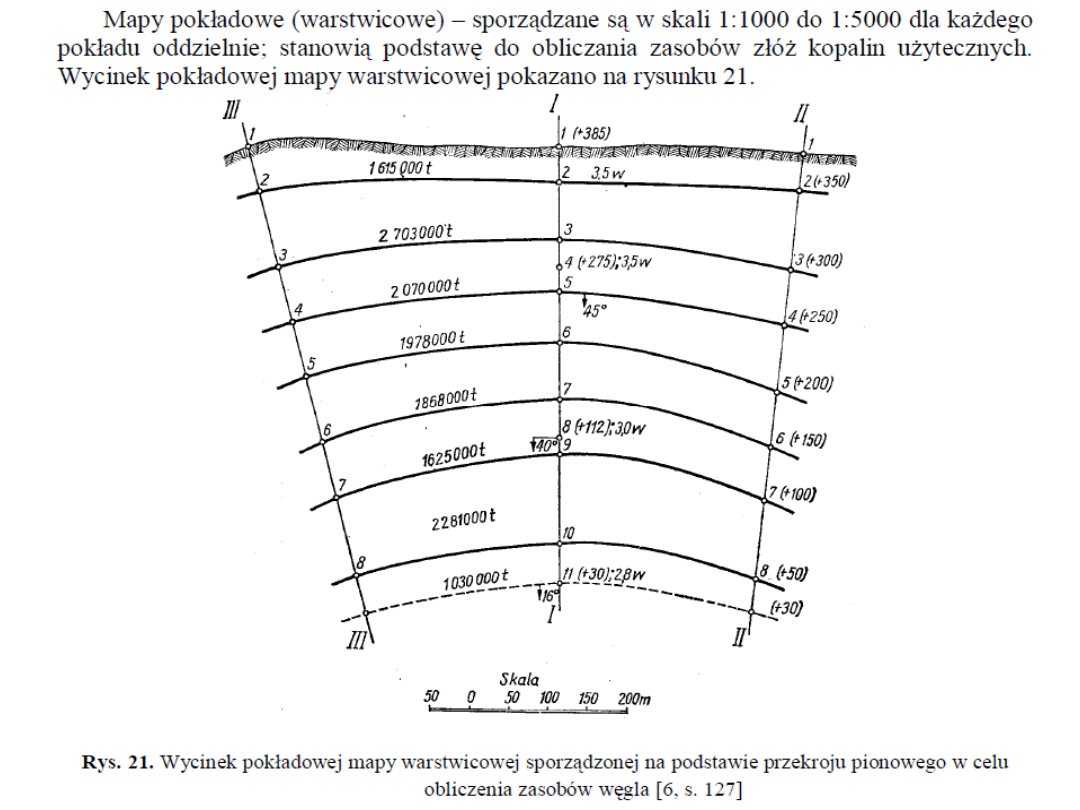

Podstawą wykresu są mapy pokładowe
(warstwicowe) sporządzane na podstawie

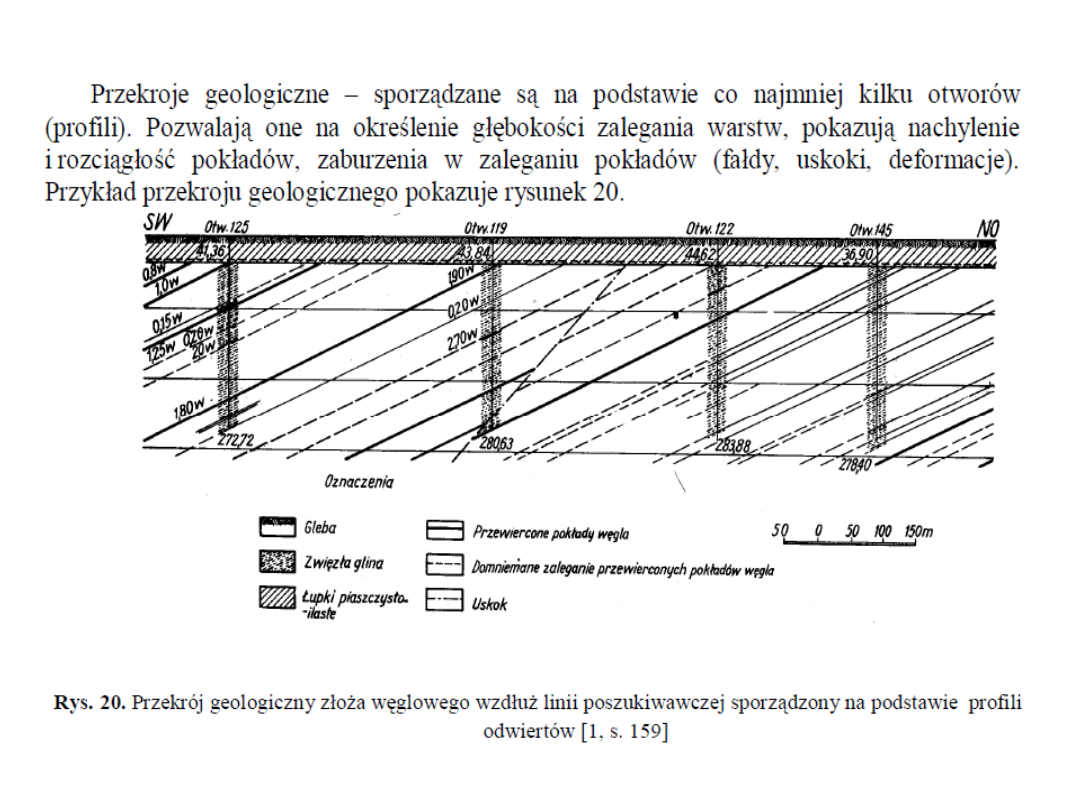

przekrojów pionowych złoża, wzdłuż linii
poszukiwawczych dla każdego pokładu
oddzielnie.

Na mapie pokładowej wydziela się zawarte
między warstwicami potrzebne do obliczenia
zasobów pasy węgla.

Następnie mnoży się ich powierzchnię przez
odpowiadający tej warstwicy grubość węgla oraz
przez jej ciężar właściwy uwzględniając kąt
nachylenia pokładu otrzymuje się w ten sposób
zasoby na głębokości określonej warstwicami.

Przez sumowanie zasobów kolejnych pasów
otrzymuje się sumaryczne zasoby dla danej
głębokości. Zasoby te wyrażone w mln. Ton
nanosi się na oś wykresu głębinowego.

Wskutek przecięcia się tych 2 wielkości :

-Głębokości i zasobów
otrzymuje się wykres ilustrujący związek ilości
zasobów                   z głębokością ich zalegania
