Arkusz1
częstotliowsci

---

Sheet 1: Arkusz1

Filtr nr 1 R1=220 R2=200
Częstotliwość f=[MHz]	Poziom sygnału A=[dBm]
10,500	-36,8
10,512	-34,3
10,552	-29,3
10,612	-30,6
10,632	-30,9
10,692	-28,2
10,732	-29,6
10,772	-31,1
10,812	-36,4
10,852	-46,0
10,882	-41,5
10,900	-39,6

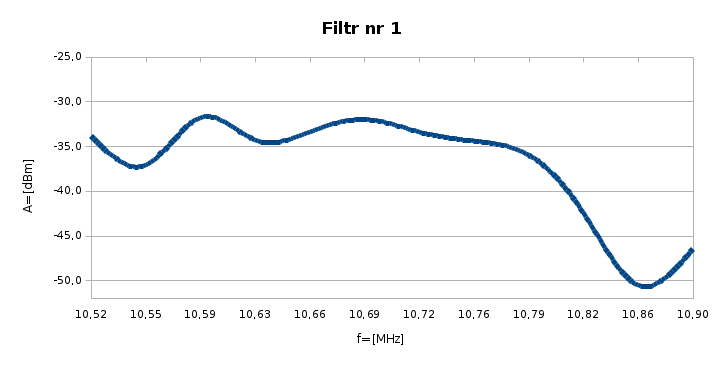

Filtr nr 1 R1=75 R2=70
Częstotliwość f=[MHz]	Poziom sygnału A=[dBm]
10,50	-38,8
10,52	-33,9
10,55	-37,1
10,59	-31,8
10,63	-34,3
10,66	-33,4
10,69	-32,0
10,72	-33,4
10,76	-34,4
10,79	-36,0
10,82	-42,4
10,86	-50,5
10,90	-46,5

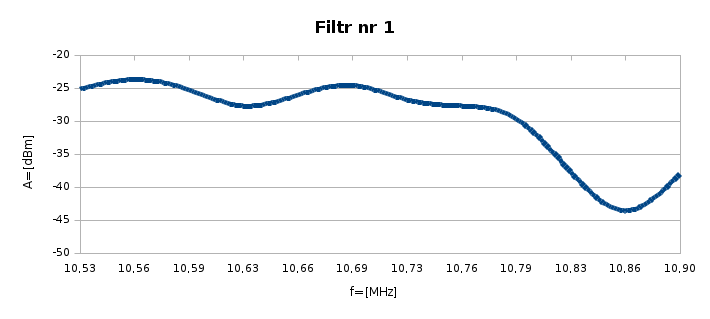

Filtr nr 1 R1=0 R2=∞
Częstotliwość f=[MHz]	Poziom sygnału A=[dBm]
10,50	-37,2
10,53	-25,2
10,56	-23,7
10,59	-25,3
10,63	-27,7
10,66	-26,1
10,69	-24,6
10,73	-26,8
10,76	-27,7
10,79	-29,7
10,83	-37,7
10,86	-43,6
10,90	-38,1
Filtr nr 2 R1=220 R2=200
Częstotliwość f=[MHz]	Poziom sygnału A=[dBm]
5,20	-55,0
5,26	-52,5
5,31	-48,7
5,33	-46,2
5,36	-41,3
5,38	-39,9
5,42	-37,4
5,44	-36,4
5,48	-34,8
5,52	-36,2
5,56	-37,6
5,62	-38,7
5,66	-45,9
5,70	-52,7

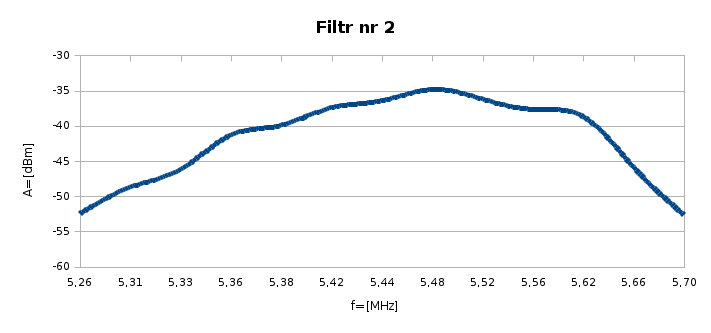

Filtr nr 2 R1=75 R2=75
Częstotliwość f=[MHz]	Poziom sygnału A=[dBm]
5,20	-50,5
5,26	-48,5
5,30	-45,2
5,33	-40,3
5,36	-35,5
5,39	-34,4
5,42	-32,4
5,44	-31,3
5,47	-29,9
5,50	-30,8
5,52	-31,8
5,56	-33,2
5,61	-33,6
5,64	-36,2
5,66	-41,1
5,70	-49,9

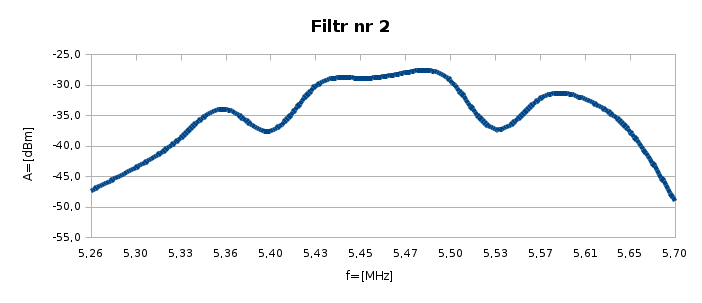

Filtr nr 2 R1=0 R2=∞
Częstotliwość f=[MHz]	Poziom sygnału A=[dBm]
5,20	-50,0
5,26	-47,4
5,30	-43,6
5,33	-38,7
5,36	-34,0
5,40	-37,6
5,43	-30,3
5,45	-28,9
5,47	-28,0
5,50	-29,3
5,53	-37,3
5,57	-32,3
5,61	-32,4
5,65	-37,7
5,70	-49,0

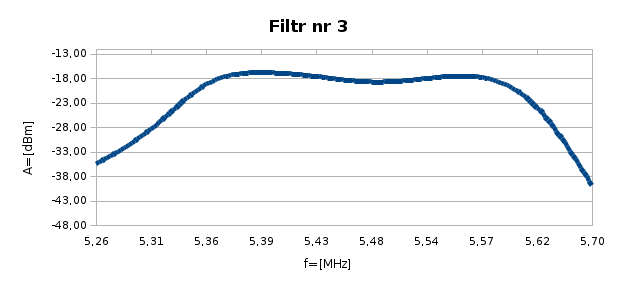

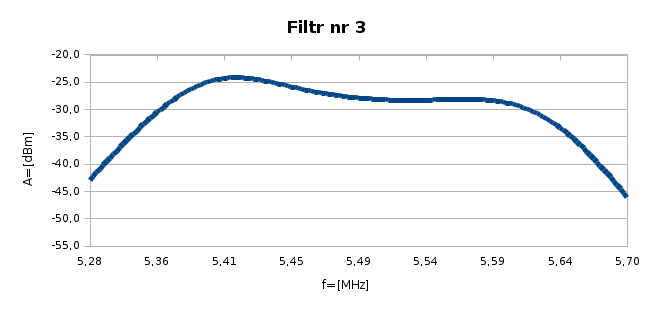

Filtr nr 3 R1=220 R2=200
Częstotliwość f=[MHz]	Poziom sygnału A=[dBm]
5,20	-54,3
5,28	-42,9
5,36	-30,6
5,41	-24,3
5,45	-25,9
5,49	-27,9
5,54	-28,3
5,59	-28,4
5,64	-33,4
5,70	-46,0

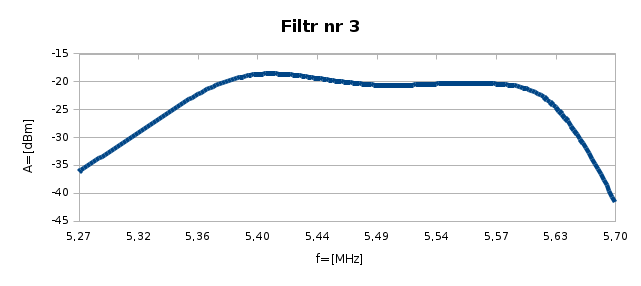

Filtr nr 3 R1=75 R2=75
Częstotliwość f=[MHz]	Poziom sygnału A=[dBm]
5,20	-47,4
5,27	-36,2
5,32	-29,3
5,36	-22,3
5,40	-18,7
5,44	-19,4
5,49	-20,6
5,54	-20,4
5,57	-20,4
5,63	-24,7
5,70	-41,7
Filtr nr 3 R1=0 R2=∞
Częstotliwość f=[MHz]	Poziom sygnału A=[dBm]
5,20	-45,10
5,26	-35,50
5,31	-28,40
5,36	-19,30
5,39	-16,80
5,43	-17,60
5,48	-18,70
5,54	-18,00
5,57	-17,80
5,62	-24,00
5,70	-39,80
Filtr nr 4 R1=220 R2=200
Częstotliwość f=[MHz]	Poziom sygnału A=[dBm]
5,20	-53,0
5,27	-53,3
5,32	-54,1
5,35	-56,8
5,37	-58,2
5,40	-37,3
5,42	-29,3
5,46	-30,8
5,52	-34,0
5,56	-33,7
5,59	-38,8
5,62	-45,9
5,70	-49,7

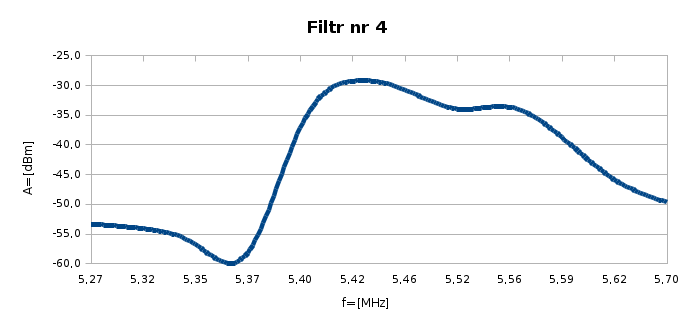

Filtr nr 4 R1=75 R2=75
Częstotliwość f=[MHz]	Poziom sygnału A=[dBm]
5,20	-50,7
5,27	-50,9
5,33	-52,0
5,35	-54,2
5,37	-58,3
5,39	-47,2
5,42	-24,2
5,45	-26,0
5,48	-28,1
5,52	-31,6
5,55	-30,6
5,58	-33,5
5,62	-42,5
5,64	-45,8
5,70	-48,0

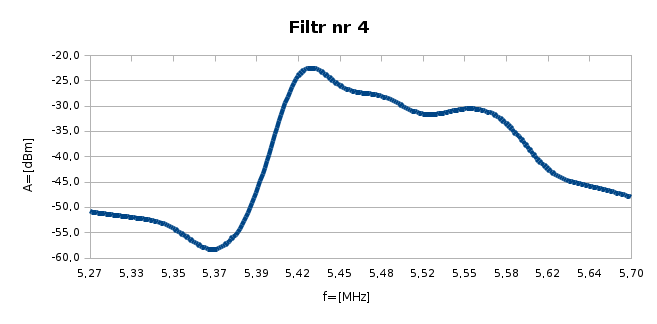

Filtr nr 4 R1=0 R2=∞
Częstotliwość f=[MHz]	Poziom sygnału A=[dBm]
5,20	-50,0
5,27	-50,0
5,33	-51,0
5,36	-57,1
5,37	-58,5
5,39	-38,1
5,42	-21,2
5,45	-23,7
5,47	-25,2
5,50	-28,8
5,52	-30,4
5,56	-28,6
5,60	-36,8
5,64	-44,4
5,70	-47,0

---

Sheet 2: częstotliowsci

Filtr nr 1
R1=220, R2=200	f min	f max	Różnica f	f środkowa	R1=75, R2=75	f min	f max	Różnica f	f środkowa	R1=0, R2=∞	f min	f max	Różnica f	f środkowa
3db	10,526	10,7	0,174	10,6126434030358	3db	10,511	10,7	0,189	10,6050789718889	3db	10,503	10,7	0,196999999999999	10,6010424015754
6db	10,510	10,7	0,19	10,6045744846269	6db	10,501	10,7	0,199	10,6000330188165	6db	10,494	10,7	0,206	10,5964994219789
21db	10,474	10,7	0,225999999999999	10,5863969319122	21db	10,468	10,7	0,231999999999999	10,5833643044166	21db	10,463	10,7	0,237	10,5808364508672
Filtr nr 2
R1=220, R2=200	f min	f max	Różnica f	f środkowa	R1=75, R2=75	f min	f max	Różnica f	f środkowa	R1=0, R2=∞	f min	f max	Różnica f	f środkowa
3db	5,42	5,500	0,080	5,460	3db	5,359	5,500	0,141	5,429	3db	5,392	5,500	0,108	5,446
6db	5,50	5,639	0,139	5,569	6db	5,360	5,500	0,140	5,430	6db	5,500	5,638	0,138	5,569
21db	5,23	5,480	0,251	5,353	21db	5,187	5,500	0,313	5,341	21db	5,500	5,715	0,215	5,606
Filtr nr 3
R1=220, R2=200	f min	f max	Różnica f	f środkowa	R1=75, R2=75	f min	f max	Różnica f	f środkowa	R1=0, R2=∞	f min	f max	Różnica f	f środkowa
3db	5,50	5,634	0,134	5,567	3db	5,500	5,601	0,101	5,550	3db	5,500	5,601	0,101	5,545
6db	5,50	5,650	0,150	5,574	6db	5,500	5,619	0,119	5,559	6db	5,500	5,618	0,118	5,540
21db	5,50	5,720	0,220	5,609	21db	5,500	5,722	0,222	5,610	21db	5,500	5,698	0,198	5,620
Filtr nr 4
R1=220, R2=200	f min	f max	Różnica f	f środkowa	R1=75, R2=75	f min	f max	Różnica f	f środkowa	R1=0, R2=∞	f min	f max	Różnica f	f środkowa
3db	5,50	5,531	0,031	5,515	3db	5,459	5,500	0,041	5,479	3db	5,500	5,590	0,090	5,545
6db	5,50	5,592	0,092	5,546	6db	5,500	5,590	0,090	5,545	6db	5,500	5,581	0,081	5,540
21db	5,45	5,900	0,449	5,671	21db	5,339	5,500	0,161	5,419	21db	5,500	5,742	0,242	5,620
Filtr nr 5
R1=220, R2=200	f min	f max	Różnica f	f środkowa	R1=75, R2=75	f min	f max	Różnica f	f środkowa	R1=0, R2=∞	f min	f max	Różnica f	f środkowa
3db	10,70	10,763	0,063	10,731	3db	10,700	10,761	0,061	10,730	3db	10,460	10,700	0,240	10,579
6db	10,70	10,781	0,081	10,740	6db	10,700	10,781	0,081	10,740	6db	10,700	10,443	-0,257	10,571
21db	10,70	10,835	0,135	10,767	21db	10,700	10,835	0,135	10,767	21db	10,700	10,833	0,133	10,766
