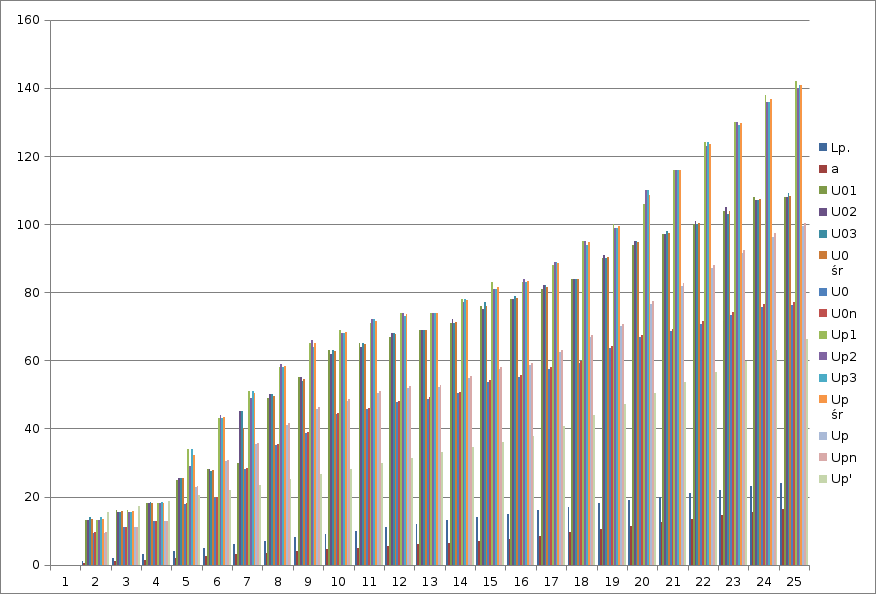

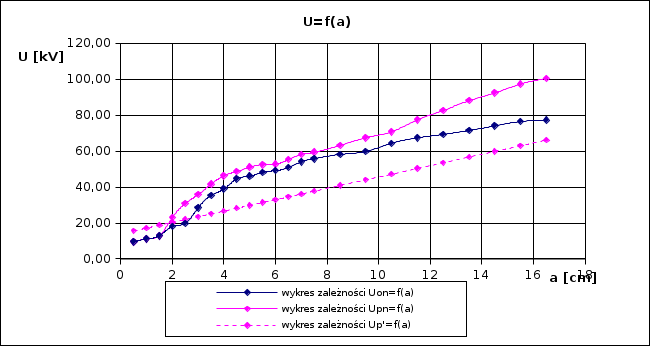

1.Badanie iskierników ostrzowych: | ||||||||||||||||
9,4 | 9400 | 12,8075 | 9,4 | |||||||||||||
Lp. | a | U01 | U02 | U03 | U0 śr | U0 | U0n | Up1 | Up2 | Up3 | Up śr | Up | Upn | Up' | ||
[cm] | [kV] | [kV] | [kV] | [kV] | [kV] | [kV] | [kV] | [kV] | [kV] | [kV] | [kV] | [kV] | 292,65 | |||
1 | 0,5 | 13 | 13 | 14 | 13,33 | 9,4 | 9,49 | 13 | 13 | 14 | 13,33 | 9,4 | 9,49 | 15,58 | ||
2 | 1 | 16 | 15,5 | 15,5 | 15,67 | 11,045 | 11,16 | 16 | 15,5 | 15,5 | 15,67 | 11,045 | 11,16 | 17,16 | ||
3 | 1,5 | 18 | 18 | 18,5 | 18,17 | 12,8075 | 12,94 | 18 | 18 | 18,5 | 18,17 | 12,8075 | 12,94 | 18,74 | ||
4 | 2 | 25 | 25,5 | 25,5 | 25,33 | 17,86 | 18,04 | 34 | 29 | 34 | 32,33 | 22,795 | 23,03 | 20,32 | ||
5 | 2,5 | 28 | 28 | 27,5 | 27,83 | 19,6225 | 19,82 | 43 | 44 | 43 | 43,33 | 30,55 | 30,86 | 21,9 | ||
6 | 3 | 30 | 45 | 45 | 40,00 | 28,2 | 28,48 | 51 | 49 | 51 | 50,33 | 35,485 | 35,84 | 23,48 | ||
7 | 3,5 | 49 | 50 | 50 | 49,67 | 35,015 | 35,37 | 58 | 59 | 58 | 58,33 | 41,125 | 41,54 | 25,06 | ||
8 | 4 | 55 | 55 | 54 | 54,67 | 38,54 | 38,93 | 65 | 66 | 64 | 65,00 | 45,825 | 46,29 | 26,64 | ||
9 | 4,5 | 63 | 62 | 63 | 62,6666666666667 | 44,18 | 44,63 | 69 | 68 | 68 | 68,33 | 48,175 | 48,66 | 28,22 | ||
10 | 5 | 65 | 64 | 65 | 64,6666666666667 | 45,59 | 46,05 | 71 | 72 | 72 | 71,67 | 50,525 | 51,04 | 29,8 | ||
11 | 5,5 | 67 | 68 | 68 | 67,6666666666667 | 47,705 | 48,19 | 74 | 74 | 73 | 73,67 | 51,935 | 52,46 | 31,38 | ||
12 | 6 | 69 | 69 | 69 | 69 | 48,645 | 49,14 | 74 | 74 | 74 | 74,00 | 52,17 | 52,70 | 32,96 | ||
13 | 6,5 | 71 | 72 | 71 | 71,3333333333333 | 50,29 | 50,80 | 78 | 77 | 78 | 77,67 | 54,755 | 55,31 | 34,54 | ||
14 | 7 | 76 | 75 | 77 | 76 | 53,58 | 54,12 | 83 | 81 | 81 | 81,67 | 57,575 | 58,16 | 36,12 | ||
15 | 7,5 | 78 | 78 | 79 | 78,3333333333333 | 55,225 | 55,78 | 83 | 84 | 83 | 83,33 | 58,75 | 59,34 | 37,7 | ||
16 | 8,5 | 81 | 82 | 82 | 81,6666666666667 | 57,575 | 58,16 | 88 | 89 | 89 | 88,67 | 62,51 | 63,14 | 40,86 | ||
17 | 9,5 | 84 | 84 | 84 | 84 | 59,22 | 59,82 | 95 | 95 | 94 | 94,67 | 66,74 | 67,41 | 44,02 | ||
18 | 10,5 | 90 | 91 | 90 | 90,3333333333333 | 63,685 | 64,33 | 100 | 99 | 99 | 99,33 | 70,03 | 70,74 | 47,18 | ||
19 | 11,5 | 94 | 95 | 95 | 94,6666666666667 | 66,74 | 67,41 | 106 | 110 | 110 | 108,67 | 76,61 | 77,38 | 50,34 | ||
20 | 12,5 | 97 | 97 | 98 | 97,3333333333333 | 68,62 | 69,31 | 116 | 116 | 116 | 116,00 | 81,78 | 82,61 | 53,5 | ||
21 | 13,5 | 100 | 101 | 100 | 100,333333333333 | 70,735 | 71,45 | 124 | 123 | 124 | 123,67 | 87,185 | 88,07 | 56,66 | ||
22 | 14,5 | 104 | 105 | 103 | 104 | 73,32 | 74,06 | 130 | 130 | 129 | 129,67 | 91,415 | 92,34 | 59,82 | ||
23 | 15,5 | 108 | 107 | 107 | 107,333333333333 | 75,67 | 76,43 | 138 | 136 | 136 | 136,67 | 96,35 | 97,32 | 62,98 | ||
24 | 16,5 | 108 | 108 | 109 | 108,333333333333 | 76,375 | 77,15 | 142 | 140 | 141 | 141,00 | 99,405 | 100,41 | 66,14 | ||

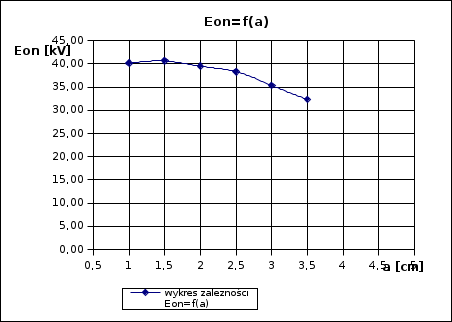

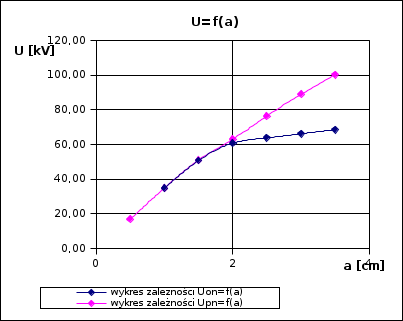

2.Układ kulowy: | |||||||||||||||||||
Lp. | d | a | a/r | bn | U01 | U02 | U03 | U0śr | U0 | U0n | Up1 | Up2 | Up3 | Up śr | Up | Upn | E0n | ||
[cm] | [cm] | [-] | [-] | [kV] | [kV] | [kV] | [kV] | [kV] | [kV] | [kV] | [kV] | [kV] | [kV] | [kV] | [kV] | [kV/cm] | |||
1 | 6,25 | 0,5 | 0,16 | 1 | 24 | 24 | 23 | 23,67 | 16,685 | 16,85 | 24 | 24 | 23 | 23,67 | 16,685 | 16,85 | 33,71 | ||
2 | 6,25 | 1 | 0,32 | 1,15 | 49 | 49 | 49 | 49,00 | 34,545 | 34,89 | 49 | 49 | 49 | 49,00 | 34,545 | 34,89 | 40,13 | ||
3 | 6,25 | 1,5 | 0,48 | 1,2 | 72 | 71 | 71 | 71,33 | 50,29 | 50,80 | 72 | 72 | 71 | 71,67 | 50,525 | 51,04 | 40,64 | ||
4 | 6,25 | 2 | 0,64 | 1,3 | 85 | 85 | 86 | 85,33 | 60,16 | 60,77 | 89 | 88 | 89 | 88,67 | 62,51 | 63,14 | 39,50 | ||
5 | 6,25 | 2,5 | 0,8 | 1,5 | 90 | 91 | 88 | 89,67 | 63,215 | 63,85 | 108 | 108 | 106 | 107,33 | 75,67 | 76,43 | 38,31 | ||
6 | 6,25 | 3 | 0,96 | 1,6 | 92 | 94 | 93 | 93,00 | 65,565 | 66,23 | 126 | 124 | 125 | 125,00 | 88,125 | 89,02 | 35,32 | ||
7 | 6,25 | 3,5 | 1,12 | 1,65 | 96 | 96 | 97 | 96,33 | 67,915 | 68,60 | 141 | 140 | 141 | 140,67 | 99,17 | 100,17 | 32,34 | ||
3,125 | |||||||||||||||||||

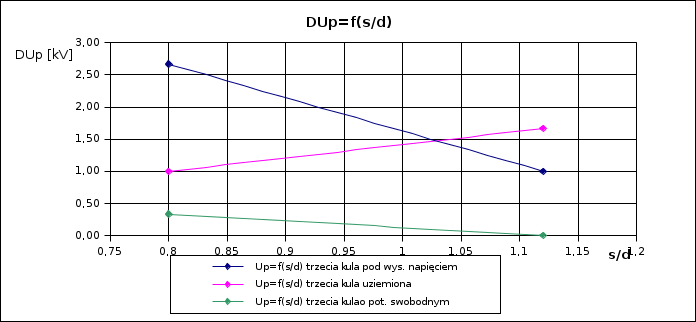

3. Badanie wpływu trzeciej kuli na wytrzymałość układu kulowego: | ||||||||||||
Lp. | d | d1 | a | s | Up1 | Up2 | Up3 | Up | Upn | Rola trzeciej kuli | s/d | dUpa |
[cm] | [cm] | [cm] | [cm] | [kV] | [kV] | [kV] | [kV] | [kV] | ||||
1 | 6,25 | 15 | 3 | 3 | 60 | 59 | 60 | 59,67 | 60,27 | trzecia kula pod wysokim napięciem | 0,48 | 0,00 |
2 | 6,25 | 15 | 3 | 5 | 63 | 63 | 61 | 62,33 | 62,96 | 0,8 | 2,67 | |
3 | 6,25 | 15 | 3 | 7 | 64 | 63 | 63 | 63,33 | 63,97 | 1,12 | 1,00 | |
1 | 6,25 | 15 | 3 | 3 | 58 | 59 | 58 | 58,33 | 58,92 | trzecia kula uziemiona | 0,48 | 0,00 |
2 | 6,25 | 15 | 3 | 5 | 59 | 59 | 60 | 59,33 | 59,93 | 0,8 | 1,00 | |
3 | 6,25 | 15 | 3 | 7 | 61 | 61 | 61 | 61,00 | 61,62 | 1,12 | 1,67 | |
1 | 6,25 | 15 | 3 | 3 | 62 | 62 | 62 | 62,00 | 62,63 | trzecia kula o pot. swob. | 0,48 | 0,00 |
2 | 6,25 | 15 | 3 | 5 | 62 | 63 | 62 | 62,33 | 62,96 | 0,8 | 0,33 | |
3 | 6,25 | 15 | 3 | 7 | 63 | 62 | 62 | 62,33 | 62,96 | 1,12 | 0,00 | |
