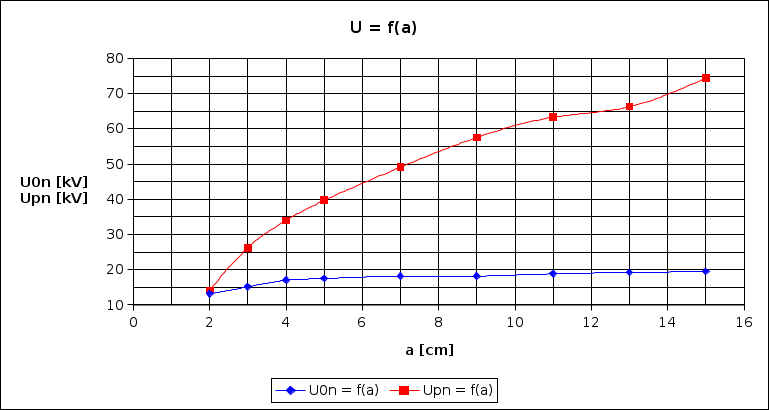

ostrzowy | |||||||||||||||||||||||||||
Lp. | a | U01 | U02 | U03 | U0 (śr) | U0n | Up1 | Up2 | Up3 | Up (śr) | Upn | Up’ | |||||||||||||||
[cm] | [kV] | [kV] | [kV] | [kV] | [kV] | [kV] | [kV] | [kV] | [kV] | [kV] | [kV] | ||||||||||||||||
1 | 2 | 13 | 13 | 13 | 13 | 13,1313131313131 | 14 | 14 | 14 | 14 | 14,1414141414141 | 20,32 | |||||||||||||||
2 | 3 | 15 | 15 | 15 | 15 | 15,1515151515152 | 26 | 26 | 26 | 26 | 26,2626262626263 | 23,48 | |||||||||||||||
3 | 4 | 17 | 17 | 16,5 | 16,8333333333333 | 17,003367003367 | 34 | 34 | 33 | 33,6666666666667 | 34,006734006734 | 26,64 | |||||||||||||||
4 | 5 | 18 | 17 | 17 | 17,3333333333333 | 17,5084175084175 | 39 | 39 | 40 | 39,3333333333333 | 39,7306397306397 | 29,8 | |||||||||||||||
5 | 7 | 18 | 18 | 18 | 18 | 18,1818181818182 | 49 | 48 | 49 | 48,6666666666667 | 49,1582491582492 | 36,12 | |||||||||||||||
6 | 9 | 18 | 18 | 18 | 18 | 18,1818181818182 | 58 | 57 | 56 | 57 | 57,5757575757576 | 42,44 | |||||||||||||||
7 | 11 | 18 | 19 | 19 | 18,6666666666667 | 18,8552188552189 | 62 | 63 | 63 | 62,6666666666667 | 63,2996632996633 | 48,76 | |||||||||||||||
8 | 13 | 20 | 19 | 18 | 19 | 19,1919191919192 | 68 | 66 | 63 | 65,6666666666667 | 66,3299663299663 | 55,08 | |||||||||||||||
9 | 15 | 20 | 19 | 19 | 19,3333333333333 | 19,5286195286195 | 73 | 74 | 74 | 73,6666666666667 | 74,4107744107744 | 61,4 | |||||||||||||||
kule | |||||||||||||||||||||||||||

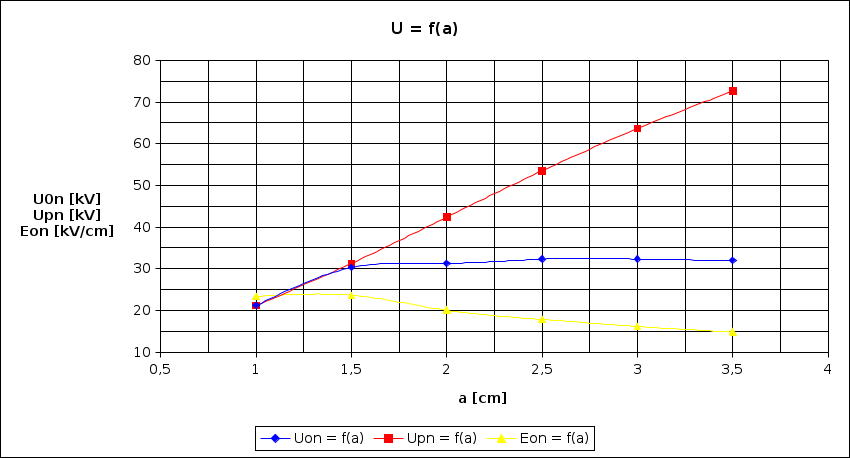

Lp. | d | a | a/r | bn | U01 | U02 | U03 | U0 (śr) | U0n | Up1 | Up2 | Up3 | Up (śr) | Upn | E0n | ||||||||||||
[cm] | [cm] | [-] | [-] | [kV] | [kV] | [kV] | [kV] | [kV] | [kV] | [kV] | [kV] | [kV] | [kV] | [kV/cm] | |||||||||||||
1 | 6,25 | 1 | 0,32 | 1,1 | 21 | 21 | 21 | 21 | 21,2121212121212 | 21 | 21 | 21 | 21 | 21,2121212121212 | 23,3333333333333 | ||||||||||||
2 | 6,25 | 1,5 | 0,48 | 1,17 | 30 | 30 | 30 | 30 | 30,3030303030303 | 31 | 31 | 31 | 31 | 31,3131313131313 | 23,6363636363636 | ||||||||||||
3 | 6,25 | 2 | 0,64 | 1,28 | 31 | 31 | 31 | 31 | 31,3131313131313 | 42 | 42 | 42 | 42 | 42,4242424242424 | 20,040404040404 | ||||||||||||
4 | 6,25 | 2,5 | 0,8 | 1,38 | 32 | 32 | 32 | 32 | 32,3232323232323 | 53 | 53 | 53 | 53 | 53,5353535353535 | 17,8424242424242 | ||||||||||||
5 | 6,25 | 3 | 0,96 | 1,50 | 32 | 32 | 32 | 32 | 32,3232323232323 | 63 | 63 | 63 | 63 | 63,6363636363636 | 16,1616161616162 | ||||||||||||
6 | 6,25 | 3,5 | 1,12 | 1,62 | 32 | 32 | 31 | 31,6666666666667 | 31,986531986532 | 71 | 71 | 74 | 72 | 72,7272727272727 | 14,8051948051948 | ||||||||||||

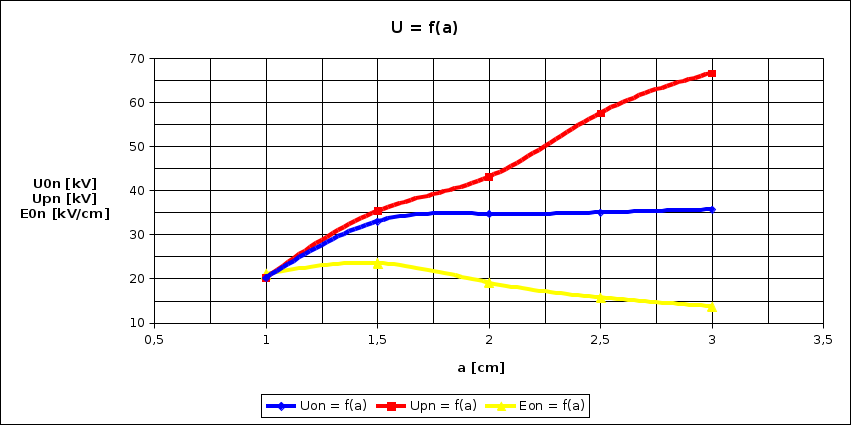

Lp. | d | a | a/r | bn | U01 | U02 | U03 | U0 (śr) | U0n | Up1 | Up2 | Up3 | Up (śr) | Upn | E0n | ||||||||||||
[cm] | [cm] | [-] | [-] | [kV] | [kV] | [kV] | [kV] | [kV] | [kV] | [kV] | [kV] | [kV] | [kV] | [kV/cm] | |||||||||||||
1 | 15 | 1 | 0,133333333333333 | 1,04 | 20 | 20 | 20 | 20 | 20,2020202020202 | 20 | 20 | 20 | 20 | 20,2020202020202 | 21,010101010101 | ||||||||||||
2 | 15 | 1,5 | 0,2 | 1,07 | 33 | 32 | 33 | 32,6666666666667 | 32,996632996633 | 35 | 35 | 35 | 35 | 35,3535353535354 | 23,5375982042649 | ||||||||||||
3 | 15 | 2 | 0,266666666666667 | 1,10 | 34 | 34 | 35 | 34,3333333333333 | 34,6801346801347 | 42 | 43 | 43 | 42,6666666666667 | 43,0976430976431 | 19,0740740740741 | ||||||||||||
4 | 15 | 2,5 | 0,333333333333333 | 1,12 | 34 | 35 | 35 | 34,6666666666667 | 35,016835016835 | 57 | 57 | 57 | 57 | 57,5757575757576 | 15,6875420875421 | ||||||||||||
5 | 15 | 3 | 0,4 | 1,15 | 35 | 36 | 35 | 35,3333333333333 | 35,6902356902357 | 66 | 66 | 66 | 66 | 66,6666666666667 | 13,6812570145904 | ||||||||||||

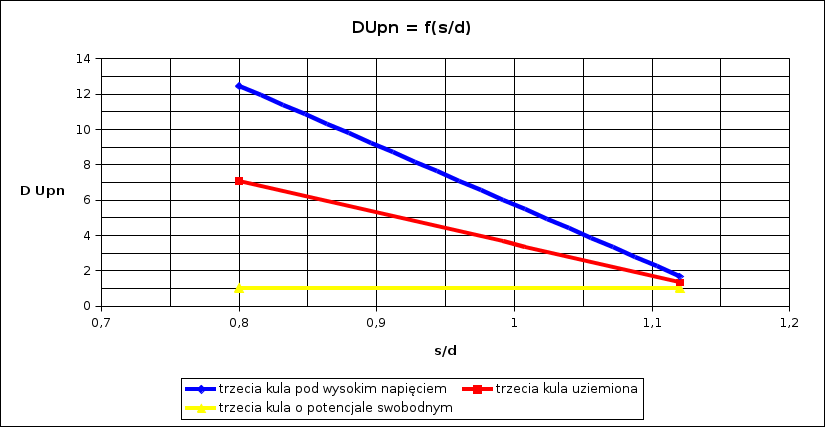

Lp. | d | d1 | a | s | U01 | U02 | U03 | U0(śr) | U0n | Up1 | Up2 | Up3 | Up(śr) | Upn | Rola trzeciej kuli | s/d | d Upn | ||||||||||
[cm] | [cm] | [cm] | [cm] | [kV] | [kV] | [kV] | [kV] | [kV] | [kV] | [kV] | [kV] | [kV] | [kV] | ||||||||||||||
1 | 6,25 | 15 | 3 | 3 | 34 | 33 | 30 | 32,3333333333333 | 32,6599326599327 | 50 | 50 | 50 | 50 | 50,5050505050505 | trzecia kula pod wysokim napięciem | 0,48 | |||||||||||
2 | 6,25 | 15 | 3 | 5 | 33 | 29 | 30 | 30,6666666666667 | 30,976430976431 | 62 | 63 | 62 | 62,3333333333333 | 62,962962962963 | 0,8 | 12,4579124579125 | |||||||||||
3 | 6,25 | 15 | 3 | 7 | 35 | 35 | 35 | 35 | 35,3535353535354 | 64 | 64 | 64 | 64 | 64,6464646464647 | 1,12 | 1,68350168350168 | |||||||||||
1 | 6,25 | 15 | 3 | 3 | 29 | 29 | 30 | 29,3333333333333 | 29,6296296296296 | 53 | 54 | 54 | 53,6666666666667 | 54,2087542087542 | trzecia kula uziemiona | 0,48 | |||||||||||
2 | 6,25 | 15 | 3 | 5 | 29 | 29 | 29 | 29 | 29,2929292929293 | 61 | 61 | 60 | 60,6666666666667 | 61,2794612794613 | 0,8 | 7,07070707070707 | |||||||||||
3 | 6,25 | 15 | 3 | 7 | 31 | 30 | 29 | 30 | 30,3030303030303 | 62 | 62 | 62 | 62 | 62,6262626262626 | 1,12 | 1,34680134680135 | |||||||||||
1 | 6,25 | 15 | 3 | 3 | 31 | 32 | 31 | 31,3333333333333 | 31,6498316498317 | 62 | 62 | 62 | 62 | 62,6262626262626 | trzecia kula o potencjale swobodnym | 0,48 | |||||||||||
2 | 6,25 | 15 | 3 | 5 | 31 | 31 | 31 | 31 | 31,3131313131313 | 63 | 63 | 63 | 63 | 63,6363636363636 | 0,8 | 1,01010101010101 | |||||||||||
3 | 6,25 | 15 | 3 | 7 | 31 | 31 | 31 | 31 | 31,3131313131313 | 64 | 64 | 64 | 64 | 64,6464646464647 | 1,12 | 1,01010101010101 |
