Sheet 1: ostrzowe

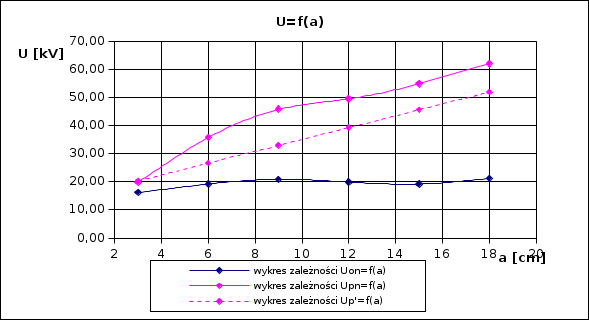

1.Badanie iskierników ostrzowych:
Lp.	a	U01	U02	U03	U0 śr	U0	U0n	Up1	Up2	Up3	Up śr	Up	Upn	Up'
	[cm]	[kV]	[kV]	[kV]	[kV]	[kV]	[kV]	[kV]	[kV]	[kV]	[kV]	[kV]	[kV]
1	3	22	24	23	23,00	16	16,16	23	24	23	23,33	19,67	19,87	20,32
2	6	33	33	33	33,00	19	19,19	35	34	34	34,33	35,33	35,69	26,64
3	9	35	39	44	39,33	20,67	20,88	50	49	48	49,00	45,33	45,79	32,96
4	12	43	44	42	43,00	19,67	19,87	60	60	60	60,00	49	49,49	39,28
5	15	43	45	44	44,00	19	19,19	64	65	65	64,67	54,33	54,88	45,6
6	18	45	45	45	45,00	21	21,21	75	75	75	75,00	61,33	61,95	51,92

---

Sheet 2: kulowe

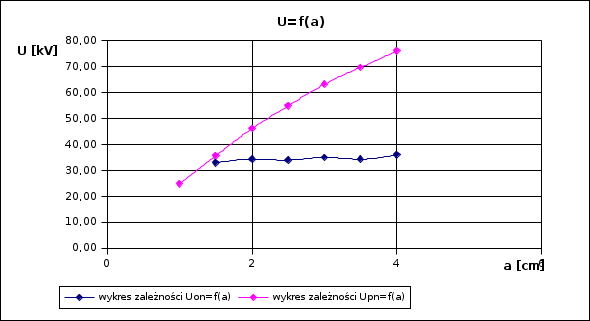

2.Układ kulowy:

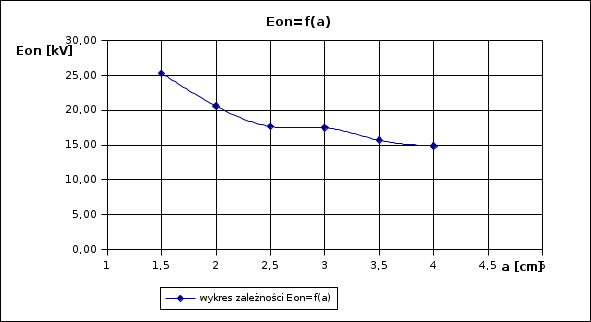

Lp.	d	a	a/r	bn	U01	U02	U03	U0śr	U0	U0n	Up1	Up2	Up3	Up śr	Up	Upn	E0n
	[cm]	[cm]	[-]	[-]	[kV]	[kV]	[kV]	[kV]	[kV]	[kV]	[kV]	[kV]	[kV]	[kV]	[kV]	[kV]	[kV/cm]
1	6,25	1	0,32	1,1	-	-	-	-	-	-	25	24	25	24,67	24,67	24,92	-
2	6,25	1,5	0,48	1,15	33	32	33	32,67	32,67	33,00	35	35	36	35,33	35,33	35,69	25,30
3	6,25	2	0,64	1,2	33	35	34	34,00	34	34,34	46	46	45	45,67	45,67	46,13	20,61
4	6,25	2,5	0,8	1,3	33	33	35	33,67	33,67	34,01	54	54	55	54,33	54,33	54,88	17,69
5	6,25	3	0,96	1,5	35	34	35	34,67	34,67	35,02	63	62	63	62,67	62,67	63,30	17,51
6	6,25	3,5	1,12	1,6	33	34	35	34,00	34	34,34	69	69	69	69,00	69	69,70	15,70
7	6,25	4	1,28	1,65	36	35	36	35,67	35,67	36,03	76	75	75	75,33	75,33	76,09	14,86

---

Sheet 3: trzecia kula

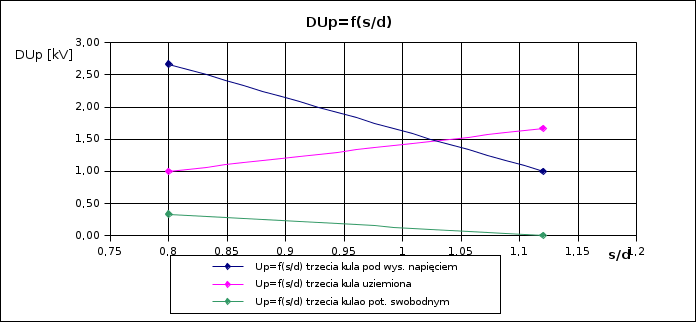

3. Badanie wpływu trzeciej kuli na wytrzymałość układu kulowego:
Lp.	d	d1	a	s	Up1	Up2	Up3	Up	Upn	Rola trzeciej kuli	s/d	dUpa
	[cm]	[cm]	[cm]	[cm]	[kV]	[kV]	[kV]	[kV]	[kV]
1	6,25	15	3	3	60	59	60	59,67	60,27	trzecia kula pod wysokim napięciem	0,48	0,00
2	6,25	15	3	5	63	63	61	62,33	62,96		0,8	2,67
3	6,25	15	3	7	64	63	63	63,33	63,97		1,12	1,00
1	6,25	15	3	3	58	59	58	58,33	58,92	trzecia kula uziemiona	0,48	0,00
2	6,25	15	3	5	59	59	60	59,33	59,93		0,8	1,00
3	6,25	15	3	7	61	61	61	61,00	61,62		1,12	1,67
1	6,25	15	3	3	62	62	62	62,00	62,63	trzecia kula o pot. swob.	0,48	0,00
2	6,25	15	3	5	62	63	62	62,33	62,96		0,8	0,33
3	6,25	15	3	7	63	62	62	62,33	62,96		1,12	0,00
