Sheet 1: Rysunki

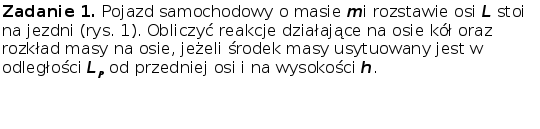

1. Rozkład nacisków na osie oblicza się wg wzorów
1.1. Nacisk osi przedniej




1.2. Nacisk osi tylnej

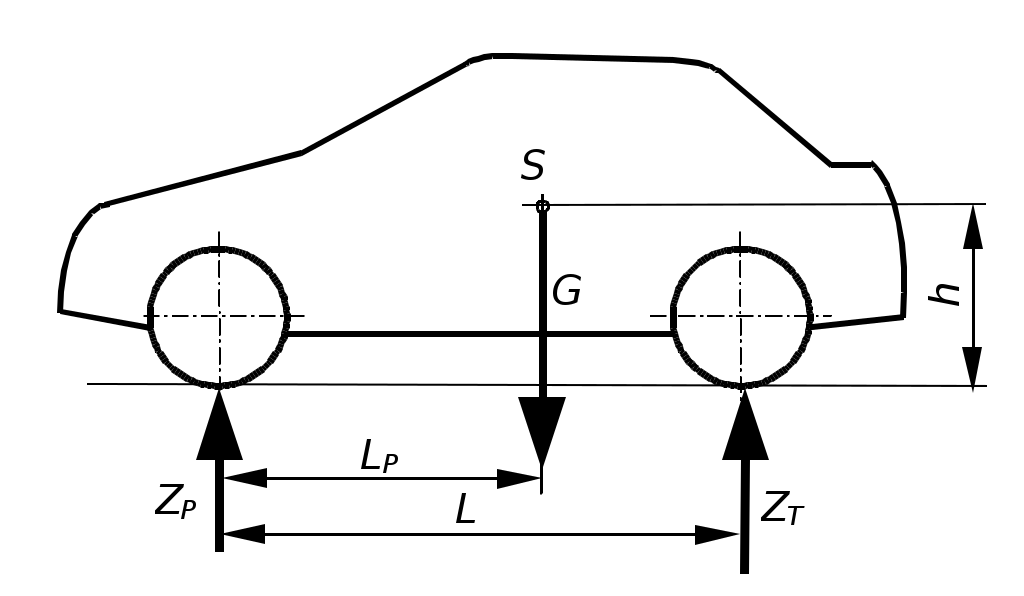

Uwaga: objaśnienia oznaczeń podano w arkuszu rysunki.

2. Wyznaczanie położenia środka masy pojazdów dwuosiowych
2.1. Odległość środka masy od osi przedniej i tylnej

		i


2.2. Odległość środka masy od powierzchni jezdni




	lub




Uwaga: objśnienia oznaczeń podano w arkuszu rysunki.


OBLICZANIE ROZKŁADU NACISKÓW NA OSIE POJAZDU

DANE WEJŚCIOWE
Marka i typ pojazdu		Wpisać typ i markę pojazdu gdy zachodzi taka potrzeba Fiat PUNTO 55 S
Masa pojazdu m [kg]			1315
Rozstaw osi pojazdu L [m]			2,450
Kąt pochylenia drogi a [ o ]			Jeżeli występuje pochylenie drogi, wstawić wartość dodatnią, gdy przednia oś jest wyżej niż tylna 0
Współrzędne środka masy:
odległość od powierzchni jezdni		h [m]	0,900
odległość od osi przedniej		L1 [m]	1,500

OBLICZENIA
Nacisk osi przedniej ZP [kN]			5,00
Nacisk osi tylnej ZT [kN]			7,90
Rozkład masy na osie:
	na oś przednią mP [kg]		509,9
	na oś tylną mT [kg]		805,1


WYZNACZANIE POŁOŻENIA ŚRODKA MASY (CIĘŻKOŚCI)

DANE WEJŚCIOWE I WIELKOŚCI ZMIERZONE
Typ i marka pojazdu			Fiat PUNTO 55 S
Rozstaw osi pojazdu L [m]					2,450
Rozkład masy na osie przy kącie pochylenia a = 0o:
		na oś przednią mP [kg]			700
		na oś tylną mT [kg]			615
Promień statyczny koła jezdnego rs [m]					0,250
Wysokość podniesienia osi tylnej H [m]				tzn. wysokość podpory pod kołami osi	0,700
Masa przypadająca na oś niżej położoną m'P [kg]					W tych obliczeniach wstawić wartość dla osi przedniej 800

SPRAWDZENIE KĄTA POCHYLENIA POJAZDU
					Kąt ten powinien być równy lub większy od 15 stopni 16,6
Uwaga:	Kąt pochylenia pojazdu jest właściwy

WSPÓŁRZĘDNE ŚRODKA MASY (CIĘŻKOŚCI)
Odległość środka masy od powierzchni jezdni h [m]					0,875
Odległość środka masy od osi przedniej LP[m]					1,146
Odległość środka masy od osi tylnej LT [m]					1,304
