				Tabela 1a.
f [MHz]	Ud1 [mV]	Ud2 [mV]	Pwe [uW]	Ppad_2 [uW]
600	6,68	5,43	9,54	7,76
800	6,40	5,88	9,14	8,40
1000	6,03	4,82	8,61	6,89
1100	5,90	3,30	8,43	4,71
1400	5,76	4,75	8,23	6,79
1800	5,45	4,49	7,79	6,41
2200	4,93	5,54	7,04	7,91
2600	4,46	3,63	6,37	5,19
2760	4,18	4,44	5,97	6,34
2800	4,53	5,02	6,47	7,17
2810	4,52	4,28	6,46	6,11
2840	3,91	6,41	5,59	9,16
2850	3,60	3,41	5,14	4,87
2900	4,20	3,05	6,00	4,36
3100	3,94	4,60	5,63	6,57
3200	3,95	2,78	5,64	3,97
3600	4,22	3,03	6,03	4,33
4000	3,80	3,28	5,43	4,69

---

Sheet 2: Tabela 2,3,4

									Tabela 2						Tabela 1a

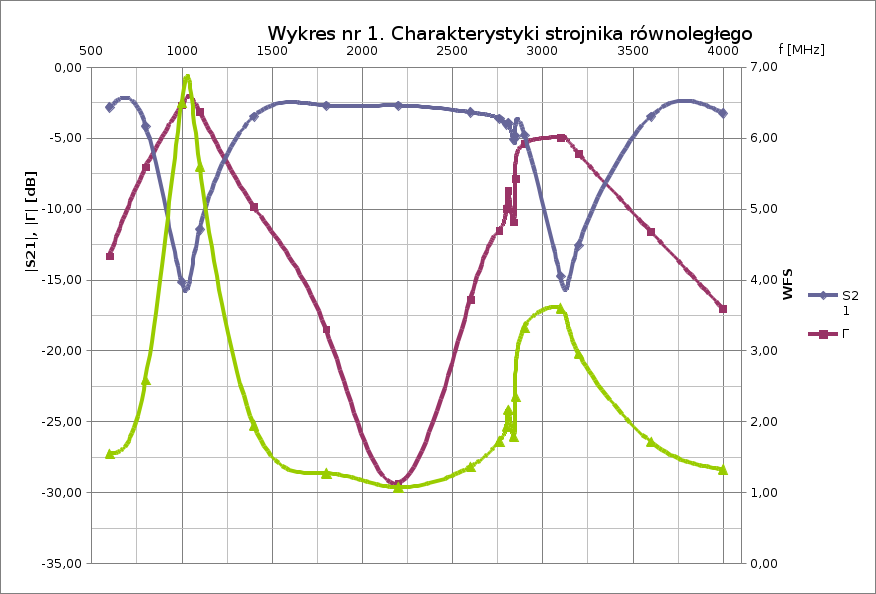

rownolegly
f	Ud1	Ud2	Pwy	Podb_2			WFS	| S21 |	| S21 |		f [MHz]	Ud1 [mV]	Ud2 [mV]	Pwe [uW]	Ppad_2 [uW]
600	5,59	0,40	7,99	0,57	0,22	-13,33	1,55	0,72	-2,83		600	10,73	8,61	15,33	12,30
800	3,94	1,86	5,63	2,66	0,44	-7,07	2,59	0,62	-4,16		800	10,27	9,48	14,67	13,54
1000	0,30	4,24	0,43	6,06	0,73	-2,69	6,51	0,17	-15,15		1000	9,82	7,88	14,03	11,26
1100	0,70	6,23	1,00	8,90	0,70	-3,13	5,60	0,27	-11,44		1100	9,76	12,82	13,94	18,31
1400	4,17	0,78	5,96	1,11	0,32	-9,85	1,95	0,67	-3,49		1400	9,31	7,54	13,30	10,77
1800	4,72	0,10	6,74	0,14	0,12	-18,48	1,27	0,73	-2,72		1800	8,83	7,05	12,61	10,07
2200	4,35	0,01	6,21	0,01	0,03	-29,36	1,07	0,73	-2,72		2200	8,13	8,63	11,61	12,33
2600	3,52	0,13	5,03	0,19	0,15	-16,40	1,36	0,69	-3,19		2600	7,34	5,67	10,49	8,10
2760	2,98	0,51	4,26	0,73	0,26	-11,55	1,72	0,66	-3,63		2760	6,87	7,28	9,81	10,40
2800	2,88	0,80	4,11	1,14	0,32	-10,00	1,92	0,63	-4,05		2800	7,32	8,00	10,46	11,43
2810	3,00	0,93	4,29	1,33	0,37	-8,70	2,16	0,64	-3,93		2810	7,41	6,89	10,59	9,84
2840	1,93	0,78	2,76	1,11	0,28	-10,94	1,79	0,56	-5,10		2840	6,24	9,68	8,91	13,83
2850	1,90	0,83	2,71	1,19	0,40	-7,87	2,36	0,57	-4,88		2850	5,84	5,08	8,34	7,26
2900	2,25	1,32	3,21	1,89	0,54	-5,38	3,33	0,58	-4,77		2900	6,75	4,56	9,64	6,51
3100	0,21	2,26	0,30	3,23	0,56	-4,96	3,60	0,18	-14,73		3100	6,24	7,08	8,91	10,11
3200	0,36	1,10	0,51	1,57	0,49	-6,11	2,96	0,23	-12,58		3200	6,52	4,49	9,31	6,41
3600	3,13	0,32	4,47	0,46	0,26	-11,61	1,71	0,67	-3,48		3600	6,98	4,64	9,97	6,63
4000	3,00	0,10	4,29	0,14	0,14	-17,04	1,33	0,69	-3,25		4000	6,34	5,06	9,06	7,23

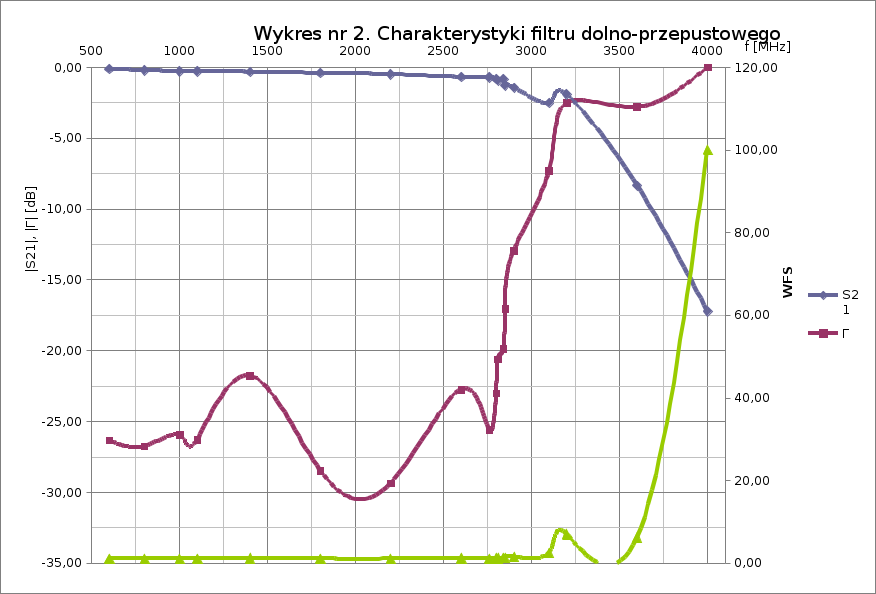

dolnoprzepustowy									Tabela 3
f	Ud1	Ud2	Pwy	Podb_2	| Γ | [V/V]	| Γ | [dB]	WFS	| S21 | [V/V]	| S21 | [dB]
[MHz]	[mV]	[mV]	[uW]	[uW]
600	10,42	0,02	14,89	0,03	0,05	-26,34	1,10	0,99	-0,13
800	9,77	0,02	13,96	0,03	0,05	-26,76	1,10	0,98	-0,22
1000	9,20	0,02	13,14	0,03	0,05	-25,95	1,11	0,97	-0,28
1100	9,15	0,03	13,07	0,04	0,05	-26,31	1,10	0,97	-0,28
1400	8,63	0,05	12,33	0,07	0,08	-21,78	1,18	0,96	-0,33
1800	8,03	0,01	11,47	0,01	0,04	-28,48	1,08	0,95	-0,41
2200	7,24	0,01	10,34	0,01	0,03	-29,36	1,07	0,94	-0,50
2600	6,26	0,03	8,94	0,04	0,07	-22,76	1,16	0,92	-0,69
2760	5,84	0,02	8,34	0,03	0,05	-25,61	1,11	0,92	-0,71
2800	6,03	0,04	8,61	0,06	0,07	-23,01	1,15	0,91	-0,84
2810	5,96	0,06	8,51	0,09	0,09	-20,60	1,21	0,90	-0,95
2840	5,14	0,10	7,34	0,14	0,10	-19,86	1,23	0,91	-0,84
2850	4,36	0,10	6,23	0,14	0,14	-17,06	1,33	0,86	-1,27
2900	4,85	0,23	6,93	0,33	0,22	-12,97	1,58	0,85	-1,44
3100	3,48	1,31	4,97	1,87	0,43	-7,33	2,51	0,75	-2,54
3200	4,20	2,52	6,00	3,60	0,75	-2,51	6,97	0,80	-1,91
3600	1,02	2,43	1,46	3,47	0,72	-2,81	6,24	0,38	-8,35
4000	0,12	5,22	0,17	7,46	1,00	0,00	100,00	0,14	-17,23
									Tabela 4

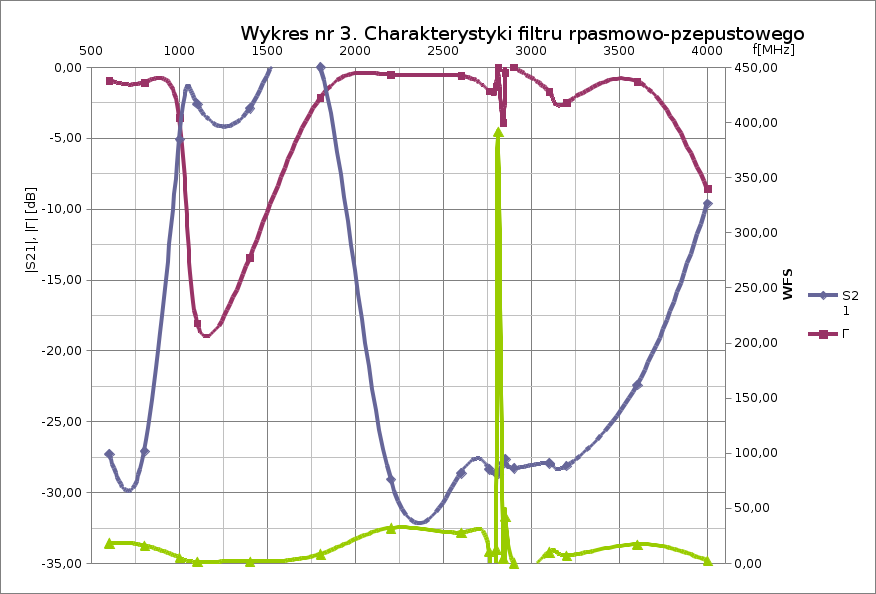

pasmowo-przepustowy											Γ
600	0,02	6,91	0,03	9,87	0,90	-0,96	18,20	0,04	-27,30
800	0,02	7,39	0,03	10,56	0,88	-1,08	16,08	0,04	-27,11
1000	3,03	3,46	4,33	4,94	0,66	-3,57	4,93	0,56	-5,11
1100	5,38	0,20	7,69	0,29	0,12	-18,07	1,29	0,74	-2,59
1400	4,78	0,34	6,83	0,49	0,21	-13,46	1,54	0,72	-2,90
1800	0,01	4,29	0,01	6,13	0,78	-2,16	8,09	0,03	0,00
2200	0,01	7,61	0,01	10,87	0,94	-0,55	31,81	0,04	-29,10
2600	0,01	4,91	0,01	7,01	0,93	-0,63	27,81	0,04	-28,66
2760	0,01	4,91	0,01	7,01	0,82	-1,71	10,19	0,04	-28,37
2800	0,01	5,82	0,01	8,31	0,85	-1,38	12,60	0,04	-28,65
2810	0,01	6,82	0,01	9,74	0,99	-0,04	391,71	0,04	-28,70
2840	0,01	3,91	0,01	5,59	0,64	-3,94	4,49	0,04	-27,95
2850	0,01	4,62	0,01	6,60	0,95	-0,41	42,15	0,04	-27,66
2900	0,01	6,04	0,01	8,63	1,00	0,00	0,00	0,04	-28,29
3100	0,01	4,74	0,01	6,77	0,82	-1,74	10,00	0,04	-27,95
3200	0,01	2,51	0,01	3,59	0,75	-2,53	6,93	0,04	-28,14
3600	0,04	3,67	0,06	5,24	0,89	-1,02	17,08	0,08	-22,42
4000	0,69	0,70	0,99	1,00	0,37	-8,59	2,18	0,33	-9,63

---

Sheet 3: Tabela 5,6

									Tabela 5

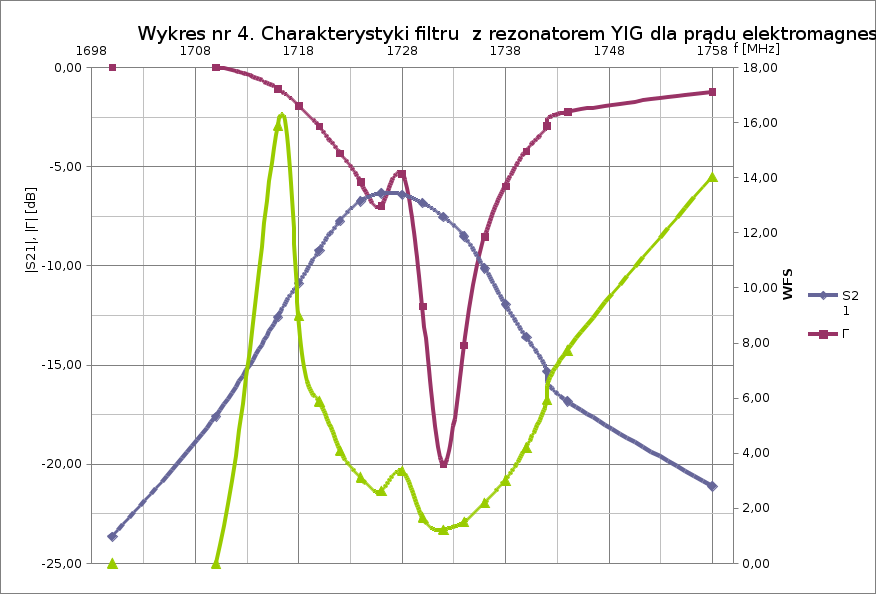

f	Ud1	Ud2	Pwy	Podb_2	| Γ | [V/V]	| Γ | [dB]	WFS	| S21 | [V/V]	| S21 | [dB]							Tabela 1b.
[MHz]	[mV]	[mV]	[uW]	[uW]								f [MHz]	Ud1 [mV]	Ud2 [mV]	Pwe [uW]	Ppad_2 [uW]
												1700	8,93	7,98	9,92	8,87
1700	0,03	6,47	0,04	9,24	1,00	0,00	0,00	0,07	-23,65			1710	8,88	8,29	9,87	9,21
1710	0,12	6,55	0,17	9,36	1,00	0,00	0,00	0,13	-17,60			1716	8,86	8,90	9,84	9,89
1716	0,38	5,38	0,54	7,69	0,88	-1,09	15,89	0,23	-12,59			1718	8,88	9,04	9,87	10,04
1718	0,56	4,50	0,80	6,43	0,80	-1,94	9,00	0,28	-10,91			1720	8,87	9,05	9,86	10,06
1720	0,82	3,54	1,17	5,06	0,71	-2,99	5,88	0,34	-9,25			1722	8,88	9,01	9,87	10,01
1722	1,16	2,58	1,66	3,69	0,61	-4,34	4,09	0,41	-7,75			1724	8,90	8,86	9,89	9,84
1724	1,46	1,83	2,09	2,61	0,52	-5,76	3,13	0,46	-6,76			1726	8,89	8,61	9,88	9,57
1726	1,60	1,34	2,29	1,91	0,45	-6,99	2,62	0,48	-6,36			1728	8,91	8,34	9,90	9,27
1728	1,58	1,89	2,26	2,70	0,54	-5,36	3,35	0,48	-6,42			1730	8,89	8,02	9,88	8,91
1730	1,43	0,39	2,04	0,56	0,25	-12,04	1,67	0,45	-6,84			1732	8,90	7,74	9,89	8,60
1732	1,22	0,06	1,74	0,09	0,10	-20,01	1,22	0,42	-7,54			1734	8,88	7,46	9,87	8,29
1734	0,97	0,23	1,39	0,33	0,20	-14,02	1,50	0,37	-8,52			1736	8,87	7,29	9,86	8,10
1736	0,67	0,79	0,96	1,13	0,37	-8,56	2,19	0,31	-10,13			1738	8,86	7,16	9,84	7,96
1738	0,44	1,40	0,63	2,00	0,50	-6,00	3,01	0,25	-11,95			1740	8,81	7,09	9,79	7,88
1740	0,30	2,08	0,43	2,97	0,61	-4,23	4,18	0,21	-13,59			1742	8,78	7,14	9,76	7,93
1742	0,20	2,81	0,29	4,01	0,71	-2,96	5,93	0,17	-15,33			1744	8,70	7,25	9,67	8,06
1744	0,14	3,35	0,20	4,79	0,77	-2,26	7,72	0,14	-16,84			1758	8,32	9,96	9,24	11,07
1758	0,05	5,82	0,07	8,31	0,87	-1,24	14,01	0,09	-21,12
																Tabela 1c.

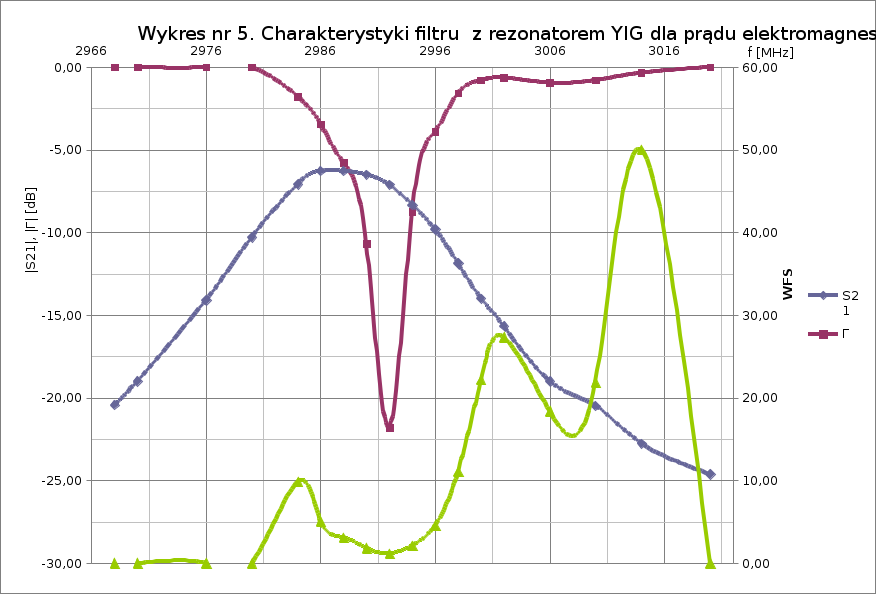

									Tabela 6			f [MHz]	Ud1 [mV]	Ud2 [mV]	Pwe [uW]	Ppad_2 [uW]
f	Ud1	Ud2	Pwy	Podb_2	| Γ | [V/V]	| Γ | [dB]	WFS	| S21 | [V/V]	| S21 | [dB]			2968	7,09	4,67	7,88	5,19
[MHz]	[mV]	[mV]	[uW]	[uW]								2970	7,14	4,63	7,93	5,14
												2976	7,26	4,22	8,07	4,69
2968	0,05	4,12	0,07	5,89	1,00	0,00	0,00	0,10	-20,43			2980	7,29	3,91	8,10	4,34
2970	0,07	4,06	0,10	5,80	1,00	0,00	0,00	0,11	-18,99			2984	7,28	3,71	8,09	4,12
2976	0,22	3,83	0,31	5,47	1,00	0,00	0,00	0,20	-14,09			2986	7,26	3,68	8,07	4,09
2980	0,53	3,11	0,76	4,44	1,00	0,00	0,00	0,31	-10,29			2988	7,26	3,70	8,07	4,11
2984	1,11	1,92	1,59	2,74	0,82	-1,77	9,85	0,44	-7,08			2990	7,23	3,76	8,03	4,18
2986	1,33	1,29	1,90	1,84	0,67	-3,46	5,09	0,49	-6,28			2992	7,20	3,88	8,00	4,31
2988	1,33	0,76	1,90	1,09	0,51	-5,78	3,11	0,49	-6,28			2994	7,16	4,04	7,96	4,49
2990	1,26	0,25	1,80	0,36	0,29	-10,68	1,83	0,47	-6,50			2996	7,13	4,25	7,92	4,72
2992	1,09	0,02	1,56	0,03	0,08	-21,79	1,18	0,44	-7,11			2998	7,11	4,51	7,90	5,01
2994	0,82	0,42	1,17	0,60	0,37	-8,74	2,15	0,38	-8,32			3000	7,09	4,79	7,88	5,32
2996	0,58	1,35	0,83	1,93	0,64	-3,89	4,54	0,32	-9,81			3002	7,09	5,09	7,88	5,66
2998	0,36	2,44	0,51	3,49	0,83	-1,58	11,05	0,26	-11,86			3006	7,13	5,58	7,92	6,20
3000	0,22	3,11	0,31	4,44	0,91	-0,78	22,16	0,20	-13,99			3010	7,18	5,68	7,98	6,31
3002	0,15	3,42	0,21	4,89	0,93	-0,64	27,35	0,16	-15,65			3014	7,29	5,39	8,10	5,99
3006	0,07	3,49	0,10	4,99	0,90	-0,95	18,37	0,11	-18,99			3020	7,44	4,93	8,27	5,48
3010	0,05	3,68	0,07	5,26	0,91	-0,79	21,91	0,09	-20,48
3014	0,03	3,87	0,04	5,53	0,96	-0,35	50,02	0,07	-22,76
3020	0,02	4,40	0,03	6,29	1,00	0,00	0,00	0,06	-24,61

---
