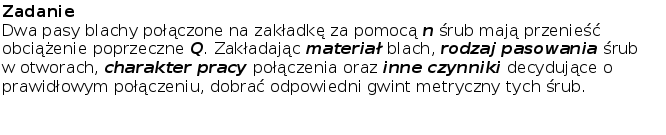

Zadanie
Obliczenia

---

Sheet 1: Rysunek

---

Sheet 2: Wzory

---

Sheet 3: Zadanie

---

Sheet 4: Obliczenia

OBLICZANIE POŁĄCZEŃ GWINTOWYCH OBCIĄŻONYCH

SIŁĄ POPRZECZNĄ

ŚRUBY CIASNO PASOWANE

Dane wejściowe

1

Uwaga:

Dane dobrano prawidłowo

Obciążenie działające na śruby Q [kN]

15

Liczba śrub w połączeniu n

4

Dane wyściowe

Materiał śrub

Wpisać nazwę i znak materiału stal St5

Średnica gwintu

obliczona

wg PN

Naprężenia dop. na ścinanie kt [MPa]

W zalężności od charakteru pracy połączenia wpisać: kt , ktj lub kto wg tablicy 1 zbioru zadań 65

d [mm]

8,57

Dobrać wg tablicy 7 zbioru zadań 10

ŚRUBY LUŹNO PASOWANE

Dane wejściowe

Obciążenie działające na śruby Q [kN]

15

Liczba śrub w połączeniu n

4

Materiał śrub

Wpisać nazwę i znak materiału stal St5

1

Uwaga:

Dane dobrano prawidłowo

Naprężenia dop. na ścinanie kr [MPa]

W zalężności od charakteru pracy połączenia wpisać: kr , krj lub krc wg tablicy 1 zbioru zadań 80

Liczba powierzchni styku i

1

Dane wyjściowe

Współczynnik pewności k

0,6

Średnica rdzenia śruby d3 [mm]

22,30

Współczynnik tarcia m

0,2

Średnica gwintu wg PN d [mm]

Dobrać wg tablicy 7 zbioru zadań 30
