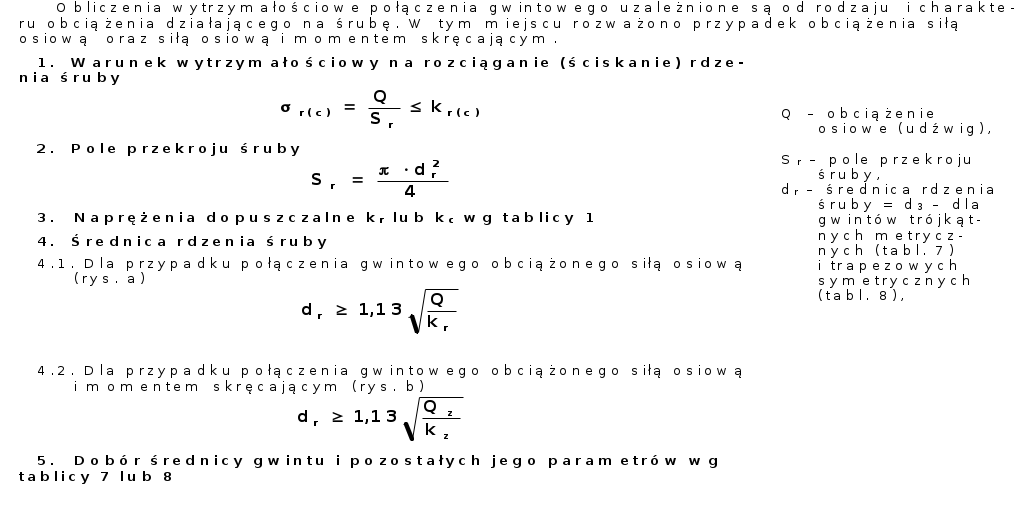

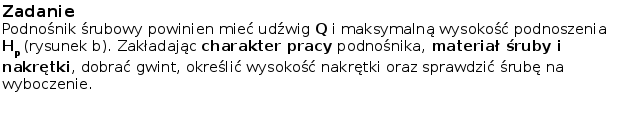

| OBLICZANIE POŁĄCZEŃ GWINTOWYCH OBCIĄŻONYCH SIŁĄ |
|
|
|
|
|
|
|
|
|
|
|
| OSIOWĄ I MOMENTEM SKRĘCAJĄCYM |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

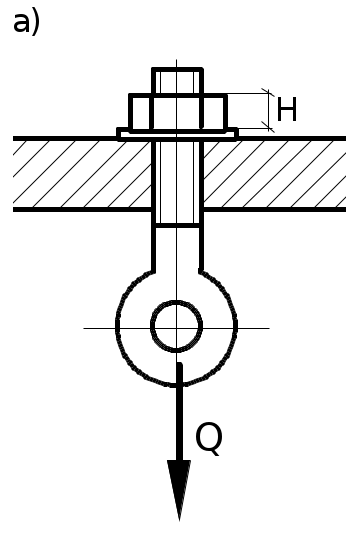

| 1. Dane wejściowe |
|
|
|
|
|
|
|
|
|
|
|
| Obciążenie Q [kN] |
|
|
|
50 |
|
3. Obliczona średnica rdzenia śruby |
|
|
|
|
|
| Charakter pracy połączenia |
|
|
|
stały |
|
dr [mm] |
21,18 |
|
|
|
|
| Współczynnik uwzgl. moment skręcający |
|
|
|
Przyjmowany 1,3 - jeżeli występuje również moment skręcający. Jeżeli na połączenie działa tylko siła osiowa - wstawić liczbę "1"
1,3 |
|
|
|
|
|
|
|
| Rodzaj materiału śruby |
|
|
|
Wpisać znak materiału poprzedzając go nazwą, jeżeli na początku znaku nie ma litery
stal 55 |
|
4. Dane wejściowe dla nakrętki |
|
|
|
|
|
| Naprężenia dopuszczalne kr(c) MPa [mm] |
|
|
|
Dla materiału śruby wg tablicy 1 lub 2 zbioru zadań
185 |
|
Rodzaj materiału nakrętki |
|
|
|
Wpisać znak lub cechę materiału wg tablicy 1, 2 lub 2a zbioru zadań
MM58 |
|
|
|
|
|
|
|
Naprężenia dop. kr(c) MPa [mm] |
|
|
|
Wg tablicy 1, 2 lub 2a zbioru zadań
120 |
|
| 2. Dane odczytane z tablic PN |
|
|
|
Na podstawie tablicy 7 lub 8 zbioru zadań
|
|
|
|
|
|
|
|
| Średnica rdzenia śruby dr = d3 [mm] |
|
|
|
Na podstawie obliczonej średnicy rdzenia przyjąć wartość najbliższą wyższą. Poniższe dane wynikają z tej wartości
25 |
|
Współczynnik nacisków dopuszczalnych do |
|
|
|
|
|
| Średnica gwintu d [mm] |
|
|
|
32 |
|
obliczenia wysokości nakrętki z |
|
|
|
Dla połączeń:
złącznych - 0,3
półruchowych - od 0,15 do 0,2
ruchowych - 0,1
0,15 |
|
| Skok gwintu P [mm] |
|
|
|
6 |
|
|
|
|
|
|
|
| Oznaczenie gwintu |
|
|
|
Tr32x6 |
|
5. Obliczona wysokość nakrętki |
|
|
|
Wg PN |
|
| Średnica otworu w nakrętce D1 [mm] |
|
|
|
26 |
|
H [mm] |
60,98 |
|
|
Ustalić wysokość nakrętki wg PN lub tablicy 44 zbioru zadań (na podstawie obliczonej wysokości)
63 |
|
| 1 |
Uwaga: |
Dane dobrano prawidłowo |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 6. SPRAWDZENIE DOBRANEJ ŚRUBY NA WYBOCZENIE (gdy jest ściskana) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 6.1. Dane wejściowe do sprawdzenia |
|
|
|
|
|
6.2. Obliczone smukłości śruby |
|
|
|
|
|

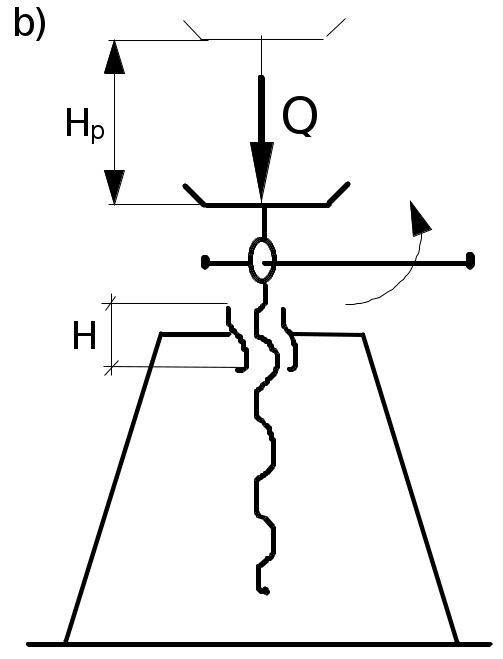

| Wysokość podnoszenia Hp [mm] |
|
|
|
150 |
|
Bezwzględna l |
|
|
57,60 |
|
|
| Współczynnik długości zredukowanej a |
|
|
|
Dla:
podnośnika - 2;
ściągacza - 1
2 |
|
Względna l/lp |
|
|
0,63 |
|
|
| Granica plast. materiału śruby Re [mm] |
|
|
|
Wg tablicy 1 zbioru zadań
390 |
|
Współczynnik wyboczeniowy |
|
|
|
mw |
|
| Współczynnik lp zależny od gr.plast. |
|
|
|
Wg tablicy 10 zbioru zadań
92 |
|
zależny od smukłości względnej |
|
|
|
Przyjmowany na podstawie względnej smukłości z tablicy 9 zbioru zadań
1,28 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
6.3. Warunek wytrzymałościowy na wyboczenie |
|
|
|
|
|
|
|
|
|
|
|
|
169,49 |
<= |
kc= |
185 |
|
|
|
|
|
|
1 |
Uwaga: |
Warunek został spełniony |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
