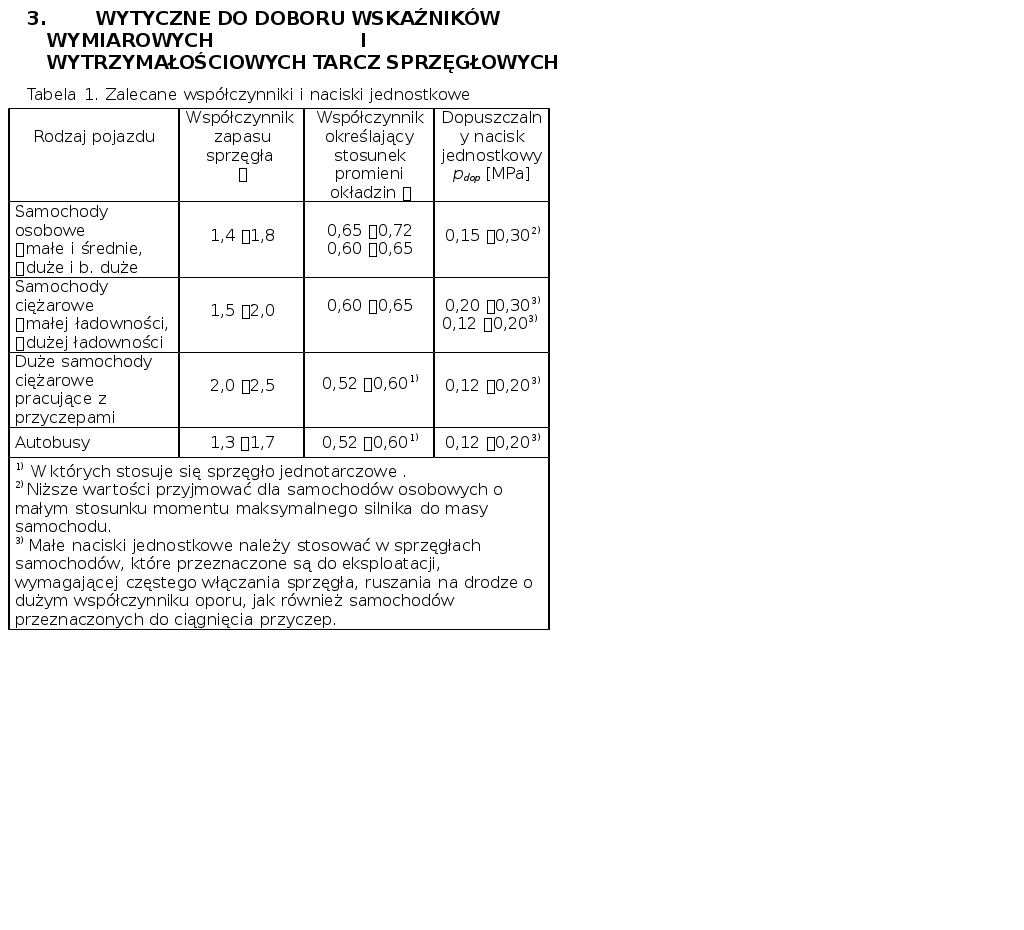

Sheet 3: Tablica 1 i 2

---

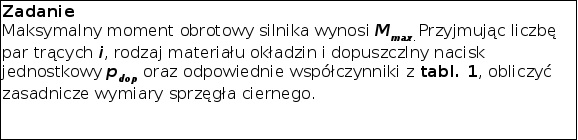

Sheet 4: Zadanie

---

Sheet 5: Obliczenia

4. ARKUSZ OBLICZEŃ
Dane wejściowe
Maksymalny moment obrotowy silnika Ms [Nm]	Współczyn-nik zapasu sprzęgła b	Liczba par powierzchni trących i	Dopuszczal-ny nacisk jednostkowy pdop [MPa]	Stosunek promieni okładzin ciernych d	Współczyn-nik tarcia okładzin ciernych m
78,5	1,5	2	0,2	0,68	0,3
Wielkości obliczone i przyjęte z tablic
Średnica zewnętrzna pierścienia okładzin ciernych dz [mm]	Średnica wewnętrzna pierścienia okładzin ciernych dw [mm]	Z tablicy 2 dobrać najbliższą większą znormalizowaną średnicę zewnętrzną w stosunku do obliczonego wymiaru podanego w komórce A9. Średnica zewnętrzna tarczy sprzęgła d1 wg tablicy 2 [mm]	Z tablicy 2 przyjąć średnicę wewnętrzną okładziny ciernej odpowiednio do dobranej średnicy zewnętrznej. Średnica wewnętrzna tarczy sprzęgła d2 wg tablicy 2 [mm]
176,17	119,79	Z tablicy 2 dobrać najbliższą większą znormalizowaną średnicę zewnętrzną w stosunku do obliczonego wymiaru podanego w komórce A9. 180	Z tablicy 2 przyjąć średnicę wewnętrzną okładziny ciernej odpowiednio do dobranej średnicy zewnętrznej. 125
Obliczenia dodatkowe i sprawdzające
Średni promień okładziny ciernej rśr [mm]	Sumaryczna siła nacisku sprężyn dociskowych Fs [N]	Jeżeli obliczony rzeczywisty nacisk jednostkowy będzie większy od nacisku jednostkowego dopuszczalnego (patrz komórka D5), to należy przyjąć tarczę sprzęgła o większych wymiarach i ponownie prześledzić obliczenia sprawdzające. Rzeczywisty nacisk jednostkowy p [MPa]	1
77,08	2546	Jeżeli obliczony rzeczywisty nacisk jednostkowy będzie większy od nacisku jednostkowego dopuszczalnego (patrz komórka D5), to należy przyjąć tarczę sprzęgła o większych wymiarach i ponownie prześledzić obliczenia sprawdzające. 0,19
Uwaga:	Wymiary okładziny dobrano prawidłowo
