laborki nr 1


Overview

Arkusz1
Arkusz2


Sheet 1: Arkusz1

Jakub
Grzegorz
Piotr








Nr pomiaru odczyt [mm] Nr pomiaru odczyt [mm] Nr pomiaru odczyt [mm]







1 10,36 1 9,47 1 10,13 Przedziały Ilość wyników





2 10,41 2 10,24 2 10,42 10,00 2
<10



3 10,15 3 10,04 3 10,04 10,05 6
10,00-10,05



4 10,49 4 10,24 4 10,06 10,10 5
10,05-10,10



5 10,04 5 10,49 5 10,11 10,15 6
10,10-10,15



6 10,07 6 10,28 6 10,13 10,20 3
10,15-10,20



7 9,95 7 10,20 7 10,47 10,25 4
10,20-10,25



8 10,08 8 10,05 8 10,21 10,30 1
10,25-10,30



9 10,24 9 10,13 9 10,04 10,35 2
10,30-10,35



10 10,32 10 10,05 10 10,12 10,40 2
10,35-10,40



11 10,06 11 10,20 11 10,32 10,45 2
10,40-10,45



12 10,20 12 10,37 12 10,08 10,50 3
10,45-10,50



































Wart. Min. Średnia











10,49 10,17
























































































































































Sheet 2: Arkusz2




Zakres Błąd

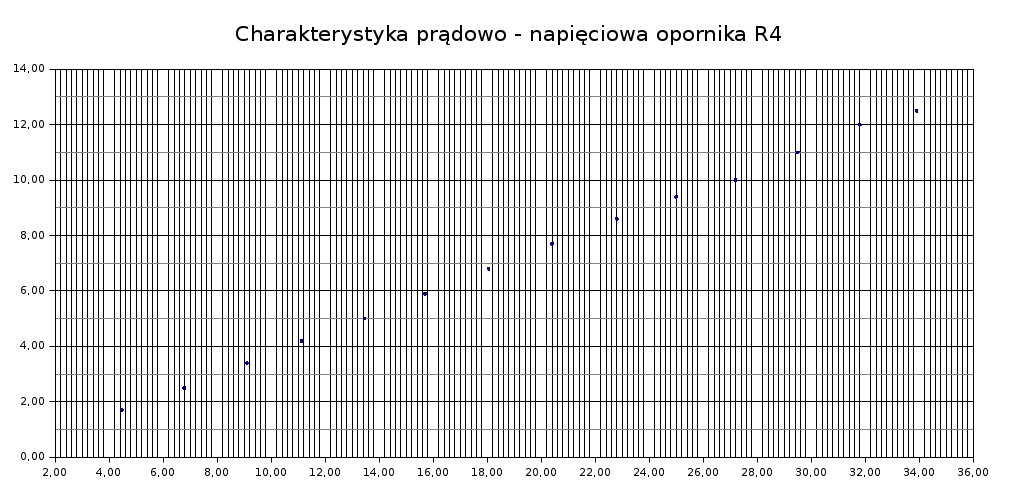

Nr U[V] I[mA] Woltomierz[V] Amperomierz[mA] Napięcie [V] Natęrzenie [mA]






1 1,70 4,47 3 20 0,03 0,03


9,46378791746118 9,46378791746118
380,313199105145
2 2,50 6,78 3 20 0,03 0,04


6,81228844162512 6,81228844162512
368,731563421829
3 3,40 9,10 10 20 0,1 0,06


13,2677212896993 13,2677212896993
373,626373626374
4 4,20 11,12 10 20 0,1 0,07


11,2209512965167 11,2209512965167
377,697841726619
5 5,00 13,45 10 20 0,1 0,08


9,57007227650254 9,57007227650254
371,747211895911
6 5,90 15,70 10 20 0,1 0,09


8,48776826646111 8,48776826646112
375,796178343949
7 6,80 18,05 10 20 0,1 0,10


7,63253811741776 7,63253811741776
376,731301939058
8 7,70 20,4 10 200 0,1 0,3


11,2816224529027 11,2816224529027
377,450980392157
9 8,60 22,8 10 200 0,1 0,4


10,5666358879655 10,5666358879655
377,19298245614
10 9,40 25,0 10 200 0,1 0,4


10,016 10,016
376
11 10,00 27,2 30 200 0,3 0,4


16,7928200692042 16,7928200692042
367,647058823529
12 11,00 29,5 30 200 0,3 0,5


15,9080723929905 15,9080723929905
372,881355932203
13 12,00 31,8 30 200 0,3 0,5


15,1489260709624 15,1489260709624
377,358490566038
14 12,50 33,9 30 200 0,3 0,5


14,3620400100939 14,3620400100939
368,731563421829













374,421864403627















Błąd pomiarowy miernika analogowego UM-112B








Dla zakresu 3V











Formuła: ΔU=1%*3V=0,03V

























Dla zakresu 10V











Formuła: ΔU=1%*10V=0,1V

























Dla zakresu 30V











Formuła: ΔU=1%*30V=0,3V

























Błąd pomiarowy miernika cyfrowego M-3800
























Wynik [mA]









Formuła: ΔI=0,5%*4,47+0,01= 0,03










ΔI=0,5%*6,78+0,01= 0,04










ΔI=0,5%*9,10+0,01= 0,06










ΔI=0,5%*11,12+0,01= 0,07










ΔI=0,5%*13,45+0,01= 0,08










ΔI=0,5%*15,70+0,01= 0,09










ΔI=0,5%*18,05+0,01= 0,10










ΔI=1,2%*20,4+0,1= 0,3










ΔI=1,2%*22,8+0,1= 0,4










ΔI=1,2%*25,0+0,1= 0,4










ΔI=1,2%*27,2+0,1= 0,4










ΔI=1,2%*29,5+0,1= 0,5










ΔI=1,2%*31,8+0,1= 0,5










ΔI=1,2%*33,9+0,1= 0,5










































































































































































U[V] I[mA] zakresy Opór[Ω]








R1 5,9 107,8 10V/200mA 54,7








R2 7,5 77,7 10V/200mA 96,5








R3 7,6 77,9 10V/200mA 97,6


















































ΔU=1%*10V=0,1V












ΔI=1,2%*107,8mA+0,1mA=1,4mA












ΔI=1,2%*77,7mA+0,1mA=1,0mA












ΔI=1,2%*77,9mA+0,1mA=1,0mA








































I




























































































































































Błąd[Ω]








ΔR1= (100/107,8)+(1,4*5900)/107,8^2= 1,6








ΔR2= (100/77,7)+(1*7500)/77,7^2=

2,5








ΔR3= (100/77,9)+(1*7600)/77,9^2=

2,5








ΔR4= (30/4,47)+(0,03*1700)/4,47^2=

9,26






















Metoda różniczki logarytmicznej











































































































ΔR1= (100/5900+1,4/107,8)*54,7= 1,6
