Sheet 1: Charakterystyka

			Granice Atterb.
Lp	Nr próbki	warstwa geotechniczna	wp %	Il -	wl %	Ic -	wn %	Ip %	Komentarz: We wszystkich warstwach geotechnicznych wilgotność naturalna (wn) jest mniejsza niż granica plastyczności (wp) dodatkowo stopień plastyczności (IL) dla każdej z warstw jest mniejszy niż zero. Wynika z tego że konsystencja tych gruntów spoistych jest zwarta. Z uwagi na granice plastyczności grunty te klasyfikują się do grupy gruntów bardzo spoistych (IP>30%).
1	1	I	32,56	-0,124	94,69	68,68	24,88	62,13
2	1
3	2	II	36,18	-0,187	95,38	66,1	25,10	59,20
4	2
5	3
6	3
7	4
8	4
9	5
10	5
11	6
12	6
13	7
14	7
15	8
16	8
17	8
18	9
19	9
20	10	III	30,95	-0,130	91,57	65,77	23,04	60,62
21	10
22	11
23	11
24	12
25	12
26	13
27	13
28	14
29	14
30	15	IV	31,65	-0,230	81,01	60,97	20,29	49,36
31	15
32	16
33	16
34	17
35	17
36	18
37	18
38	19	V	29,79	-0,129	85,49	62,57	22,59	55,71
39	19
40	19
41	19

---

Sheet 2: Granica plastyczności - wp

Warstwa	Nr naczynia N	Waga naczynia [g]	Waga naczynia z gruntem wilg. [g]	Waga naczynia z gruntem suchym [g]	Granica plastyczności próbki [%]	Granica plastyczności warstwy [%]
1	95	10,66	14,23	13,40	30,29	32,56
1	7	10,68	14,90	13,81	34,82
2	54	10,62	14,41	13,40	36,33	36,18
2	113	10,58	15,45	14,16	36,03
3	20	10,53	15,27	14,13	31,67	30,95
3	82	10,67	16,40	15,07	30,23
4	94	10,66	15,68	14,46	32,11	31,65
4	31	10,64	15,77	14,55	31,20
5	100	10,66	15,15	14,11	30,14	29,79
5	110	10,53	16,16	14,88	29,43

---

Sheet 3: Stopień plastyczności - IL

warstwa	wn	wp	wl	Il	A	B	Ic	Iln
1	24,88	32,56	94,69	-0,124	1,028	0,450	68,680	-0,447
2	25,10	36,18	95,38	-0,187	1,030	0,452	66,100	-0,448
3	23,04	30,95	91,57	-0,130	1,030	0,452	65,770	-0,449
4	20,29	31,65	81,01	-0,230	1,051	0,470	60,970	-0,467
5	22,59	29,79	85,49	-0,129	1,042	0,462	62,570	-0,459

---

Sheet 4: Granica płynności - wl

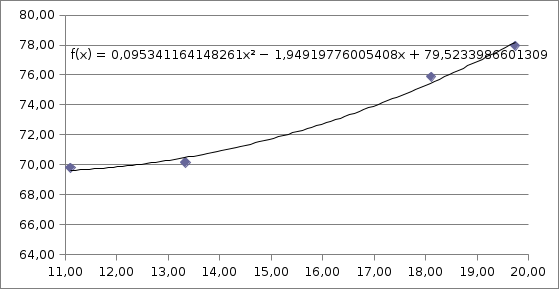

Warstwa 1
Głębokość penetracji	[mm]	[mm]	nr nacz	mt [g]	mmt [g]	mst [g]	w [%]	wl [%]
Badanie 1		h1	N					w1
ha	11,60	11,10	35	10,66	19,48	15,81	71,26	69,80
hb	11,00		38	10,61	23,74	18,41	68,33
hc	10,70
Badanie 2		h2						w2
ha	13,00	13,33	55	10,68	28,36	21,09	69,84	70,16
hb	13,60		112	10,63	29,69	21,81	70,48
hc	13,40
Badanie 3		h3						w3
ha	18,10	18,10	79	10,64	25,67	19,19	75,79	75,88
hb	18,20		104	10,61	27,75	20,35	75,98
hc	18,00
Badanie 4		h4						w4
ha	19,50	19,73	3	10,65	24,87	18,62	78,42	77,94	w18=	75,22
hb	19,70		12	10,62	25,03	18,74	77,46		wl=	94,69231412
hc	20,00

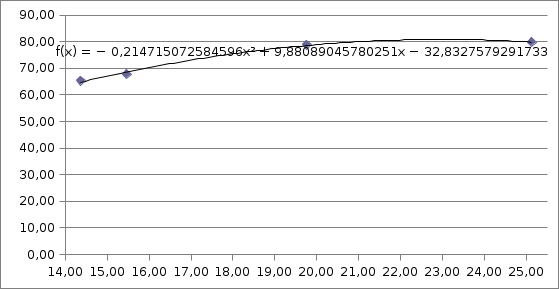

Warstwa 2
Głębokość penetracji	[mm]	[mm]	nr nacz	mt [g]	mmt [g]	mst [g]	w [%]	wl [%]
Badanie 1		h1	N					w1
ha	14,50	14,37	58	10,68	26,00	19,79	68,17	65,37
hb	14,40		32	10,64	26,02	20,10	62,58
hc	14,20
Badanie 2		h2						w2
ha	15,20	15,47	80	10,54	25,99	19,79	67,03	67,83
hb	15,70		85	10,66	23,19	18,09	68,64
hc	15,50
Badanie 3		h3						w3
ha	20,00	19,77	52	10,62	21,41	16,64	79,24	78,88
hb	19,90		49	10,63	15,45	13,33	78,52
hc	19,40
Badanie 4		h4						w4
ha	25,10	25,13	40	10,63	20,58	16,18	79,28	79,81
hb	25,50		77	10,62	20,16	15,91	80,34
hc	24,80								wl=	95,38357127

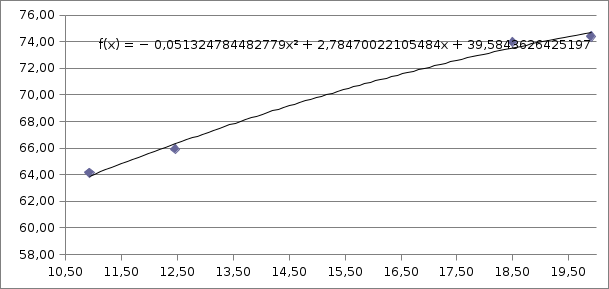

Warstwa 3
Głębokość penetracji	[mm]	[mm]	nr nacz	mt [g]	mmt [g]	mst [g]	w [%]	wl [%]
Badanie 1		h1	N					w1
ha	12,00	12,47	14(04)	10,58	19,22	15,76	66,80	65,93
hb	12,50		16	10,49	17,72	14,87	65,07
hc	12,90
Badanie 2		h2						w2
ha	10,90	10,93	75	10,58	18,04	15,12	64,32	64,15
hb	11,10		19	10,53	17,68	14,89	63,99
hc	10,80
Badanie 3		h3						w3
ha	18,40	18,50	86	10,68	33,19	23,62	73,96	73,96
hb	18,50
hc	18,60
Badanie 4		h4						w4
ha	20,40	19,90	20	10,49	36,77	25,56	74,39	74,39
hb	19,50								w18=	73,17
hc	19,80								wl=	91,56529127
Warstwa 4
Głębokość penetracji	[mm]	[mm]	nr nacz	mt [g]	mmt [g]	mst [g]	w [%]	wl [%]
Badanie 1		h1	N					w1
ha	11,30	11,60	69	10,56	43,28	30,86	61,18	61,18
hb	11,90
hc	11,60
Badanie 2		h2						w2
ha	13,00	12,70	98	10,68	31,22	23,19	64,19	64,19
hb	12,60
hc	12,50
Badanie 3		h3						w3
ha	18,60	18,80	54	10,58	28,43	21,36	65,58	65,58
hb	18,80
hc	19,00
Badanie 4		h4						w4
ha	21,10	21,33	94	10,65	34,39	24,82	67,54	67,54
hb	21,10								w18=	66,07
hc	21,80								wl=	81,01446407

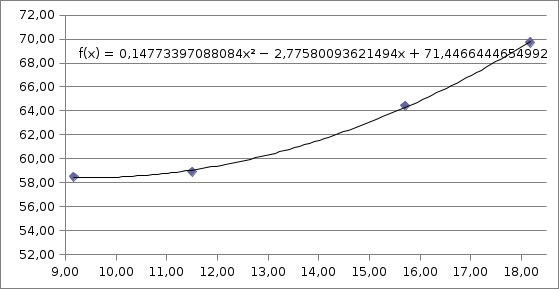

Warstwa 5
Głębokość penetracji	[mm]	[mm]	nr nacz	mt [g]	mmt [g]	mst [g]	w [%]	wl [%]
Badanie 1		h1	N					w1
ha	9,40	9,17	42	10,58	27,95	21,54	58,49	58,49
hb	8,60
hc	9,50
Badanie 2		h2						w2
ha	11,00	11,50	109	10,60	28,78	22,04	58,92	58,92
hb	11,80
hc	11,70
Badanie 3		h3						w3
ha	18,00	18,17	13	10,56	32,30	23,37	69,71	69,71
hb	18,20
hc	18,30
Badanie 4		h4						w4
ha	15,40	15,70	95	10,64	25,07	19,39	64,91	64,42
hb	15,50		110	10,54	31,72	23,46	63,93		w18=	69,12
hc	16,20								wl=	85,49374592

---

Sheet 5: Wskaźnik konsystencji - Ic

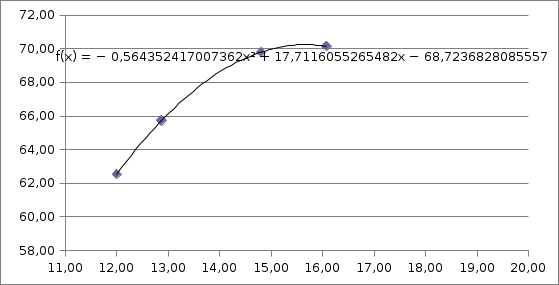

Warstwa 1
Głębokość penetracji	[mm]	[mm]	nr nacz	mt [g]	mmt [g]	mst [g]	w [%]	w [%]
Badanie 1		h1	N					w1
ha	15,20	14,80	35	10,66	19,48	15,81	71,26	69,80
hb	14,70		38	10,61	23,74	18,41	68,33
hc	14,50
Badanie 2		h2						w2
ha	15,80	16,07	55	10,68	28,36	21,09	69,84	70,16
hb	16,00		112	10,63	29,69	21,81	70,48
hc	16,40
Badanie 3		h3						w3
ha	13,00	12,87	101	10,60	20,12	16,40	64,14	65,73
hb	13,10		114	10,67	22,60	17,80	67,32
hc	12,50
Badanie 4		h4						w4
ha	11,50	12,00	103	10,67	27,11	20,74	63,26	62,55
hb	12,10		68	10,67	32,39	24,09	61,85
hc	12,40
Warstwa 2
Głębokość penetracji	[mm]	[mm]	nr nacz	mt [g]	mmt [g]	mst [g]	w [%]	w [%]
Badanie 1		h1	N					w1
ha	16,00	15,87	58	10,68	26,00	19,79	68,17	65,37
hb	16,10		32	10,64	26,02	20,10	62,58
hc	15,50
Badanie 2		h2						w2
ha	16,60	16,13	80	10,54	25,99	19,79	67,03	67,83
hb	15,80		85	10,66	23,19	18,09	68,64
hc	16,00
Badanie 3		h3						w3
ha	9,80	10,40	82	10,66	18,93	15,72	63,44	63,06
hb	10,60		100	10,68	21,84	17,54	62,68
hc	10,80
Badanie 4		h4						w4
ha	11,50	11,27	7	10,64	19,94	16,29	64,60	64,60
hb	11,30
hc	11,00
Warstwa 3
Głębokość penetracji	[mm]	[mm]	nr nacz	mt [g]	mmt [g]	mst [g]	w [%]	w [%]
Badanie 1		h1	N					w1
ha	11,00	11,07	43	10,60	21,85	17,45	64,23	64,23
hb	11,00
hc	11,20
Badanie 2		h2						w2
ha	10,20	10,20	75	10,58	18,04	15,12	64,32	64,15
hb	10,30		19	10,53	17,68	14,89	63,99
hc	10,10
Badanie 3		h3						w3
ha	22,00	21,90	86	10,68	33,19	23,62	73,96	73,96
hb	22,10
hc	21,60
Badanie 4		h4						w4
ha	14,20	14,83	76	10,62	30,51	22,59	66,17	66,52
hb	15,10		31	10,60	29,19	21,74	66,88
hc	15,20

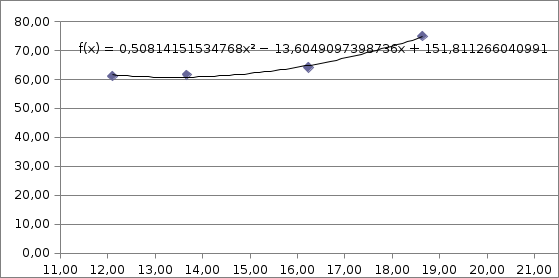

Warstwa 4
Głębokość penetracji	[mm]	[mm]	nr nacz	mt [g]	mmt [g]	mst [g]	w [%]	w [%]
Badanie 1		h1	N					w1
ha	11,80	12,10	69	10,56	43,28	30,86	61,18	61,18
hb	12,00
hc	12,50
Badanie 2		h2						w2
ha	16,00	16,23	98	10,68	31,22	23,19	64,19	64,19
hb	16,20
hc	16,50
Badanie 3		h3						w3
ha	13,50	13,67	115	10,75	25,46	19,85	61,65	61,65
hb	13,70
hc	13,80
Badanie 4		h4						w4
ha	18,40	18,63	89	10,61	29,89	21,63	74,95	74,95
hb	18,50
hc	19,00

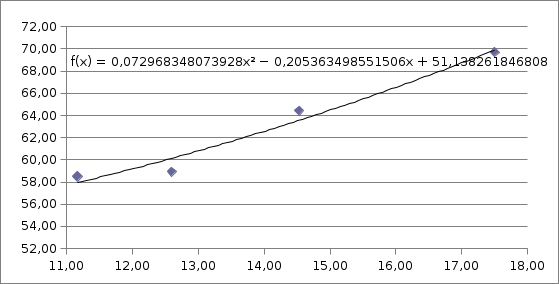

Warstwa 5
Głębokość penetracji	[mm]	[mm]	nr nacz	mt [g]	mmt [g]	mst [g]	w [%]	w [%]
Badanie 1		h1	N					w1
ha	10,70	11,17	42	10,58	27,95	21,54	58,49	58,49
hb	11,60
hc	11,20
Badanie 2		h2						w2
ha	12,90	12,60	109	10,60	28,78	22,04	58,92	58,92
hb	12,70
hc	12,20
Badanie 3		h3						w3
ha	17,30	17,50	13	10,56	32,30	23,37	69,71	69,71
hb	17,40
hc	17,80
Badanie 4		h4						w4
ha	14,10	14,53	95	10,64	25,07	19,39	64,91	64,42
hb	14,70		110	10,54	31,72	23,46	63,93
hc	14,80

---

Sheet 6: Wilgotność naturalna

Próba	Nr naczynia N	Waga naczynia [g]	Waga naczynia z gruntem wilg. [g]	Waga naczynia z gruntem suchym [g]	Wilgotność naturalna [%]	Wilgotność średnia warstwy [%]
1	N88	10,67	16,23	15,07	26,36	24,88
1	N334	10,54	16,50	15,37	23,40
2	N115	10,67	13,00	12,53	25,27	25,10
2	N68	10,68	17,78	16,29	26,56
3	N90	10,68	13,57	12,98	25,65
3	N95	10,67	15,91	14,78	27,49
4	N328	10,52	14,00	13,37	22,11
4	N342	10,55	14,71	13,89	24,55
5	N42	10,62	14,30	13,54	26,03
5	N63	10,62	15,27	14,40	23,02
6	N82	10,69	15,50	14,56	24,29
6	N96	10,66	13,37	12,90	20,98
7	N12	10,63	14,82	13,75	34,29
7	N112	10,69	14,87	14,12	21,87
8	N84	10,68	15,81	14,75	26,04
8	N97	10,69	14,66	13,84	26,03
8	N31	10,63	14,54	13,75	25,32
9	N33	10,64	13,29	12,76	25,00
9	N113	10,62	15,20	14,37	22,13
10	N22	24,02	26,24	25,92	16,84	23,04
10	N29	24,01	26,56	26,04	25,62
11	N27	24,30	26,97	26,46	23,61
11	N44	10,62	16,70	15,52	24,08
12	N37	10,64	13,77	13,14	25,20
12	N20	10,56	13,01	12,54	23,74
13	N103	10,60	12,69	12,25	26,67
13	N114	10,67	14,35	13,68	22,26
14	N98	10,72	12,45	12,14	21,83
14	N39	10,64	15,10	14,34	20,54
15	N302	10,55	15,67	14,76	21,62	20,29
15	N69	10,67	15,01	14,34	18,26
16	N89	10,63	19,58	18,12	19,49
16	N80	10,57	25,17	22,83	19,09
17	N58	10,67	17,32	16,23	19,60
17	N21	24,17	32,40	31,02	20,15
18	N30	23,97	38,58	35,92	22,26
18	N106	10,59	21,64	19,66	21,83
19	N54	10,65	25,25	22,48	23,42	22,59
19	N307	10,55	27,61	24,03	26,56
19	N49	10,64	19,93	18,29	21,44
19	N85	10,64	21,57	19,83	18,93
