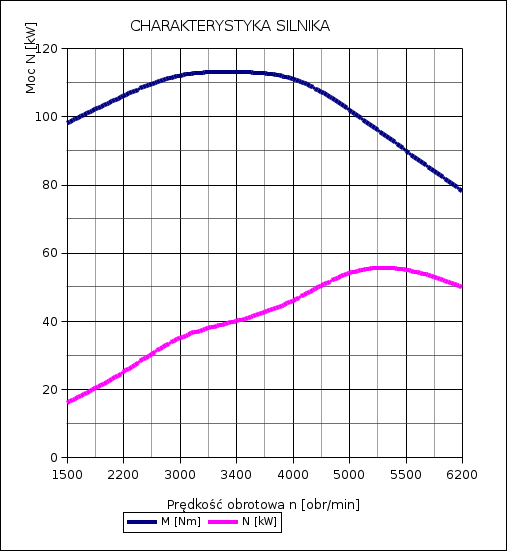

1. CHARAKTERYSTYKA ZEWNĘTRZNA SILNIKA
Typ i marka pojazdu samochodowego								Citroen Saxo
Moc maksymalna Nmax [kW]								55
Prędkość obrotowa silnika przy mocy maksymalnej nN [obr/min]								5500
Maksymalny moment obrotowy Mmax [Nm]								113
Prędkość obrotowa silnika przy maksymalnym momencie nM [obr/min]								3400
Prędkości obrotowe i im			Z wybranych prędkości obrotowych jedna musi odpowiadać maksymalnemu momentowi obrotowemu silnika, a druga maksymalnej mocy.
odpowiadające wartości momentu
obrotowego i mocy silnika:
Obroty silnika		Moment	Moc
n	[obr/min]	M [Nm]	N [kW]
n1	1500	98	16
n2	2200	106	25
n3	3000	112	35
n4	3400	113	40
n5	4000	111	46
n6	5000	102	54
n7	5500	90	55
n8	6200	78	50

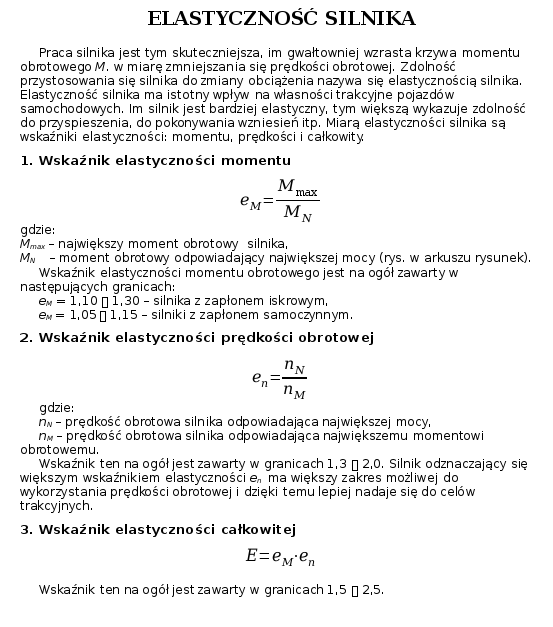

2. ELASTYCZNOŚĆ SILNIKA
Moment obrotowy odpowiadający maksymalnej mocy silnika MN [Nm]							Tą wartość wpisać po odczytaniu z charakterystyki zewnętrznej silnika 90
2.1 Wskaźnik elastyczności momentu eM							1,1 - 1,3 dla silników o ZI 1,05 - 1,15 dla silników o ZS 1,26
2.2. Wskaźnik elastyczności prędkości obrotowej en							Na ogół 1,3 - 2,0 1,62
2.3. Wskaźnik elastyczności całkowity E							Wskaźnik ten na ogół jest zawarty w granicach 1,5 - 2,5 2,03
