Dobór silnika i parametrów układu napędowego samochodu


Overview

RYSUNKI
WZORY
TABLICE
DANE I OBLICZENIA

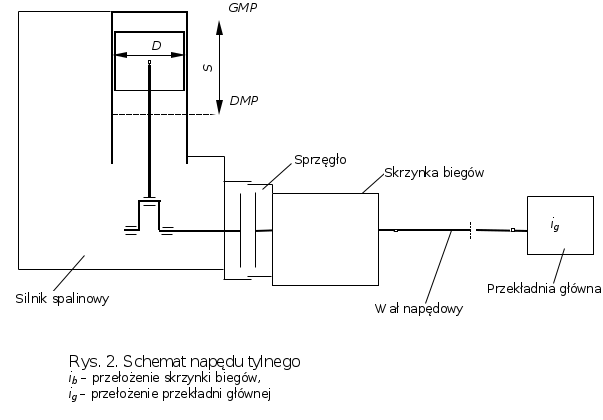

Sheet 1: RYSUNKI













Sheet 2: WZORY








1. Maksymalna moc silnika Nmax [kW]




Nazwy wielkości i ich jednostki występujące we wzorach są takie jak w arkuszu DANE I OBLICZENIA














2. Średnica cylindra (tłoka) D [mm]

























3. Skok tłoka S [mm]






4. Pojemność skokowa silnika Vss [cm3]




5. Średnia prędkość tłoka cśr [m/s]














6. Objętościowy wskaźnik mocy Nv [kW/dm3]















gdzie: Nz - moc znamionowa









7. Maksymalny moment obrotowy silnika Mmax [Nm]















8. Średnica zewnętrzna okładzin ciernych dz [mm]


















9. Średnica wewnętrzna okładzin ciernych dw [mm]







10. Siła docisku tarczy sprzęgła przy sprzęgle włączonym Fs [N]























gdzie: rśr średni promień okładziny ciernej [mm] wg wzoru:













lub












11. Warunek wytrzymałościowy na nacisk jednostkowy (powierzchniowy)
















[MPa]








12. Najmniejsze całkowite przełożenie układu napędowego (tzn. przełożenie najszybszego biegu) ic min














13. Przełożenie przekładni głównej ig














14. Przełożenie najwolniejszego biegu (pierwszego w skrzynce biegów) i1



14.1. Wartość przełożenia na podstawie kryterium maksymalnego wskaźnika dynamicznego D1max ( tzn. w celu zapewnienia możliwie największej zdolności samochodu do przyspieszenia i pokonywania wzniesień)













14.2. Wartość przełożenia na podstawie kryterium maksymalnego wykorzystania przyczepności kół do jezdni





















Uwaga: Do dalszych obliczeń przyjmuje się mniejszą z dwóch uzyskanych wartości












15. Największe przełożenie całkowite układu napędowego ic max = ic1














16. Liczba przełożeń (biegów) w skrzynce biegów z


























17. Rozpiętość przełożeń (pomiędzy biegami) q





















18. Wartości przełożeń pośrednich (wg postępu geometrycznego) ix





















gdzie: x- numer kolejnego biegu pośredniego





q- iloraz postępu geometrycznego




19. Maksymalna prędkość pojazdu na poszczególnych biegach Vmax[km/h]















20. Prędkość pojazdu odpowiadająca maksymalnej mocy silnika VN [km/h]















21. Prędkość pojazdu odpowiadająca maksymalnemu momentowi obrotowemu





silnika VMmax [km/h]
























Sheet 3: TABLICE










Tablica 1. Wartości współczynnika oporu powietrza


Typ samochodu i rodzaj nadwozia


Współczynnik Cx


Samochody osobowe starszych typów


0,55 - 0,70


Współczesne samochody osobowe






wz nadwoziem zamkniętym


0,29 - 0,45


wz nadwoziem otwartym


0,45 - 0,65


Samochody wyczynowe


0,14 - 0,40


Autobusy i furgony


0,4 - 0,8


Samochody ciężarowe


0,4 - 1,0


Samochody ciężarowe z przyczepami


0,8 - 1,2


Motocykle nie osłonięte (z kierowcą)


1,0 - 2,4











Tablica 2. Wskaźniki pracy i wskaźniki porównawcze tłokowych silników spalinowych
Rodzaj silnika i pojazdu Prędkość obrotowa nN [obr/min] Średnie ciśnienie użyteczne pe1) [kPa] Współczyn-nik k=S/D Średnia prędkość tłoka cśr [m/s] Objętościowy wskaźnik mocy Nv [kW/dm3] Wskaźnik elastyczności Wskaźnik dynamiczny dla biegu najniższego
momentu obrotowego prędkości obrotowej
eM en D1max
Silniki o ZI






Dla pojazdów małych przyjmować mniejsze wartości
Samochody osobowe 4000 - 6000 650 - 11002) 0,8 - 1,2 10 - 16 22 - 453) 1,10 - 1,15 1,25 - 1,80 0,25 - 0,50
Pojazdy wyczynowe4) 8000 - 10000 650 - 12002) 0,8 - 1,2 18 - 22 70 - 100 1,05 - 1,20 1,11 - 1,35 0,35 - 0,50
Motocykle 4000 - 6000 300 - 550 0,8 - 1,3 9 - 15 40 - 70 1,10 - 1,15 1,20 - 1,40 0,30 - 0,40
Silniki o ZS






Dla pojazdów małych przyjmować mniejsze wartości
Samochody osobowe 3000 - 4500 650 - 8502) 0,9 - 1,2 9 - 14 25 - 40 1,10 - 1,40 1,60 - 2,50 0,25 - 0,50
Samochody ciężarowe 2000 - 3500 600 - 7502) 0,95 - 1,25 8 - 12 15 - 30 1,05 - 1,25 1,80 - 2,10 Dla pojazdów małych przyjmować mniejsze wartości 0,35 - 0,45
1) Wartość pe można określić na podstawie katalogu lub innej publikacji, w której podano objętość skokową silnika Vss oraz moc Ne jaką osiąga on przy określonej prędkości obrotowej n. Mając te dane określa się średnie ciśnienie użyteczne wg zależności
2) Z doładowaniem do 1800 kPa.







3) W specjalnym wykonaniu od 60 do 75 kW/dm3.







4) Sportowe i wyścigowe
















Tablica 3. Zalecane wskaźniki i naciski powierzchniowe do obliczania okładzin tarcz sprzęgła







Rodzaj pojazdu Współczynnik zapasu sprzęgła Współczynnik stosunku średnic okładzin tarcz Dopuszczalny nacisk jednostkowy

b d pdop [MPa]
Samochody osobowe






i małe i średnie 1,4 - 1,8 0,60 - 0,72 0,15 - 0,301)
i duże i bardzo duże 0,60 - 0,65
Samochody ciężarowe






i o małej ładowności 1,5 - 2,0 0,60 - 0,65 0,20 - 0,302)
i o dużej ładowności 0,52 - 0,60 0,12 - 0,202)
Duże samochody ciężarowe pracujące z przyczepami 2,0 - 2,5 0,52 - 0,60 0,12 - 0,202)
Autobusy 1,3 - 1,7 0,52 - 0,60 0,12 - 0,202)
1) Niższe wartości przyjmować dla samochodów osobowych o małym stosunku momentu maksymalnego silnika do masy samochodu.

2) Małe naciski jednostkowe należy stosować w sprzęgłach samochodów, które przeznaczone są do eksploatacji wymagającej częstego włączania sprzęgła, ruszania na drodze o dużym współczynniku oporu, jak również samochodów przeznaczonych do ciągnięcia przyczep.











Tablica 4. Znormalizowane wymiary okładzin ciernych tarcz sprzęgła (wg DIN 73451)








d1[mm] d2 [mm] s [mm] d1[mm] d2 [mm] s [mm]
132 95 2,5 225 150 3
140 96 2,5 3,5
150 100 3 3,8
160 110 2,5 230 158 3,8
2,75 250 155 3,5
3 4
170 120 3,2 280 165 3,5
180 125 3,5 310 175 4
4 4,6
200 130 3 350 195 3,5
3,5 4


4,2 380 200 3,5

205 130 3,5 4
215 144 3,5 420 220 4

Przykład oznaczenia okładziny ciernej o średnicy d1= 225 mm i grubości s = 3,8 mm: Okładzina cierna 225 x 3,8 DIN 73451



Sheet 4: DANE I OBLICZENIA

1. WIELKOŚCI WEJŚCIOWE DO OBLICZEŃ











1.1. OGÓLNA CHARAKTERYSTYKA TECHNICZNA POJAZDU SAMOCHODOWEGO










Rodzaj pojazdu samochodowego




samochód osobowy

Rodzaj napędu





Wpisać "przedni", jeżeli napędzane są koła kierowane (rys.1 w arkuszu RYSUNKI). Natomiast wpisać "tylny", jeżeli silnik jest umieszczony z przodu a napędzane są tylne koła (rys.2 w arkuszu RYSUNKI) przedni

Wymiary pojazdu




a b h

długość (a) / szerokość (b) / wysokość (h) [m] 4,2 1,7 1,4

Współczynnik powierzchni czołowej k






Dla samochodów osobowych o 0,7 do 0,9 0,8

Współczynnik oporu powietrza Cx






Tab.1 w arkuszu TABLICE 0,31

Dopuszczalna masa całkowita m [kg]






1700

Prędkość maksymalna pojazdu Vmax [km/h]






190

Sprawność mechaniczna układu przeniesienia napędu hm






w samochodach osobowych przeciętnie od 0,7 do 0,9 0,85

Wymiary ogumienia





205/55 R 16

Promień dynamiczny opony rd [m]






0,29











1.2. DANE DO OBLICZENIA GŁÓWNYCH WYMIARÓW i PARAMETRÓW SILNIKA










Rodzaj silnika i sposób jego pracy




Jeżeli silnik będzie doładowywany dopisać "doładowany" czterosuwowy o ZI

Współczynnik podający liczbę obrotów na jeden obieg pracy silnika t






Dla silników czterosuwowych = 2, dwusuwowych = 1 2

Liczba cylindrów i






4

Prędkość obrotowa silnika nN [obr/min]






Wg tablicy2 5700

Średnie ciśnienie użyteczne (efektywne) pe [kPa]






Wg tablicy2 1100

Stosunek skoku tłoka do średnicy cylindra k






Wg tablicy2 1,05

Średnia prędkość tłoka cśr [m/s]






Wg tablicy2 16

Wskaźnik elastyczności momentu obrotowego eM






Wg tablicy 2 1,14

Wskaźnik elastyczności prędkości obrotowej en






Wg tablicy 2 1,40

Współczynnik do określania maksymalnej prędkości silnika y






Współczynnik ten waha się od 1 do 1.2 Zaleca się jednak przyjmować wartość zbliżoną do średniej 1,09






















1.3. DANE DO OBLICZENIA ZASADNICZYCH WYMIARÓW TARCZ SPRZĘGŁA










Współczynnik zapasu (pewności) sprzęgła) b






1,5

Współczynnik średnic okładzin tarcz sprzęgła d






0,68

Liczba par powierzchni trących i






Dla sprzęgła jednotarczowego i=2, a dla dwutarczowego i=4 2

Współczynnik tarcia ruchomej pary trącej (okładzin ciernych) m






Przyjmować od 0,25 do 0,30 0,3

Nacisk dopuszczalny (jednostkowy) na okładziny cierne pdop [MPa]






0,2











1.4. DANE DO OBLICZENIA PRZEŁOŻEŃ PRZEKŁADNI UKŁADU NAPĘDOWEGO









Przełożenie najwyższego biegu w skrzynce biegów (najmniejsze przełożenie) ib min







Przyjąć od 1 do 0,7. Przełożenie mniejsze od jedności stosuje się zazwyczaj w celu zmniejszenia zużycia paliwa 0,85

Współczynnik określający rozkład masy pojazdu na oś napędzaną l






Zależny od rodzaju pojazdu i rodzaju napędu. Na przykład dla samochodów osobowych wynosi od 0,5 do o,7 0,6

Maksymalny wskaźnik dynamiczny dla najniższego biegu D1max






Wg tablicy 2 0,38











1.5. WARUNKI DROGOWE I ATMOSFERYCZNE










Współczynnik oporu toczenia f






Dla nawierzchni asfaltowych i betonowych w zależności od ich gładkości, współczynnik f = 0,01 - 0,015. 0,014

Współczynnik przyczepności opon m






Dla nawierzchni suchych betonowych i asfaltowych przyjmować od 0,7 do 0,9 0,7

Gęstość powietrza r [kg/m3]






Gęstość powietrza równa 1,226 kg/m3 odpowiada warunkom normalnym ( tzn. dla ciśnienia atmosferycznego 1013,25 hPa i temperatury + 15 stopni C). 1,226
2. WIELKOŚCI OBLICZONE




















2.1. Maksymalna moc silnika napędzającego pojazd Nmax [kW]







77,1
2.2. Maksymalny moment obrotowy silnika Mmax [Nm]







147,2
2.3. Prędkość obrotowa silnika przy maksymalnym momencie nM [obr/min]







4071
2.4. Główne wymiary i parametry silnika spalinowego














Średnica cylindra (tłoka) D [mm]


76,5





Skok tłoka S [mm]


80,3





Pojemność skokowa silnika Vss [cm3]


1475





Średnia prędkość tłoka cśr [m/s]


15,3
1


Objętościowy wskaźnik mocy Nv [kW/dm3] 52,3

Uwaga: Obliczone wymiary i parametry zapewniają dostateczną trwałość silnika


















2.5. Główne wymiary i parametry sprzęgła ciernego













Średnica zewnętrzna okładzin ciernych dz [mm]



217,2




Średnica wewnętrzna okładzin ciernych dw [mm]



147,7


Znormalizowana średnica zewnętrzna d1 [mm]




Wg tablicy 4 zbliżona do wartości obliczonej 225



Znormalizowana średnica wewnętrzna d2 [mm]




Wg tablicy 4 zbliżona do wartości obliczonej 150





Grubość okładzin ciernych s [mm]


Wg tablicy 4 3,5



Siła docisku tarczy sprzęgła przy sprzęgle włączonym Fs [N]





3926


Rzeczywisty nacisk jednostkowy na okładziny cierne p [MPa]





0,18
1

Uwaga: Wymiary okładzin ciernych dobrano prawidłowo
















2.6. Dobór przełożeń skrzynki biegów i przekładni głównej











Najmniejsze całkowite przełożenie układu napędowego ic min





3,60





Przełożenie przekładni głównej ig


4,24
Przełożenia pierwszego biegu i1 na podstawie kryterium: maksymalnego wskaźnika dynamicznego 3,46
maksymalnej przyczepności kół do jezdni 3,83


Największe całkowite przełożenie układu napędowego ic 1





14,69




Liczba przełożeń (biegów) skrzynki biegów z



Bez biegu wstecznego. Uwaga: Jeżeli ta liczba biegów wydaje się nieodpowiednia, należy przede wszystkim skorygować wskaźnik elastyczności prędkości obrotowej "en" a następnie ewentualnie inne dane wejściowe. 5




Rozpiętość przełożeń (pomiędzy biegami) q



1,42
0









Zestawienie obliczonych wartości przełożeń w zależności od nr. biegu w skrzynce biegów









Nr biegu 1 2 3 4 5 6 7 8
Nr przełożenia i1 i2 i3 i4 i5 i6 i7 i8
Przełożenie 3,46 2,44 1,72 1,21 0,85 0,60 0,42 0,30
W powyższej tabelce wstawić x w tych komórkach, w których wartości przełożeń są mniejsze od wartości najmniejszej dla tej skrzynki biegów









2.7. Maksymalne prędkości pojazdu Vmax na poszczególnych biegach oraz odpowiadające maksymalnej mocy VN i momentowi obrotowego silnika napędzającego VMmax

Nr biegu 1 2 3 4 5 6 7 8
Vmax [km/h] 46,6 66,2 94,1 133,7 190,0 270,0 383,6 Jeżeli pojawi się napis "#AGR!" to go usunąć klawiszem Delete 545,0
VN [km/h] 42,8 60,8 86,3 122,7 174,3 247,7 351,9 500,0
VMmax [km/h] 30,5 43,4 61,7 87,6 124,5 176,9 251,4 357,2













1 bieg 2 bieg 3 bieg 4 bieg 5 bieg 6 bieg 7 bieg 8 bieg

0 0 0 0 0 0 0 0 0

6213 46,6 66,2 94,1 133,7 190,0 270,0 383,6 545,0

5700 42,8 60,8 86,3 122,7 174,3 247,7 351,9 500,0

4071 30,5 43,4 61,7 87,6 124,5 176,9 251,4 357,2








































































































































































































































































3. ZESTAWIENIE NAJWAŻNIEJSZYCH WYNIKÓW




















SILNIK









4 pojemność skokowa [cm3]


1475




4 średnica cylindra [mm]


76,5




4 skok tłoka [mm]


80,3




4 moc maksymalna [kW]


77,1 przy 5700 obr/min

4 maksymalny moment obrotowy [Nm]


147,2 przy 4071 obr/min

UKŁAD NAPĘDOWY









4 napęd
przedni






4 skrzynka biegów
5 biegowa





4 opony
205/55 R 16






MASY, WYMIARY I OSIĄGI









4 masa całkowita [kg]


1700




4 długość x szerokość x wysokość [m]


4200 x 1700 x 1400
4 prędkość maksymalna [km/h]


190
