próbkujące pomiary parametrów sygnałów napięciowych


Overview

Wykres2
Arkusz1
Wykres1


Sheet 1: Wykres2



Sheet 2: Arkusz1

Parametry sygnału:

Asyg 325,27
fsyg 50
φsyg 0

Parametry sygnału:

Asyg 325,27
fsyg 50
φsyg 0
Parametry próbkowania

SR zm
Tp 200
n zm

Parametry próbkowania

SR 1000
Tp zm
n zm
























lp SR n Umax URMS Usr δUmax δURMS δUsr ks kk

lp Tp Nokr Umax URMS Usr δUmax δURMS δUsr ks kk
1 500 100 308,142 230,001 200,216 -5,2659 0 -3,3117 1,33974 1,414214

1 200 10000 325,27 230,001 207,056 0 0 -0,0082 1,41421 1,11081
2 600 120 280,799 230,001 202,321 -13,6719 0 -2,2951 1,22086 1,13681

2 180 9000 325,27 230,001 207,056 0 0 -0,0082 1,41421 1,11081
3 700 140 315,876 230,001 203,586 -2,888 0 -1,6842 1,37337 1,12975

3 160 8000 325,27 230,001 207,056 0 0 -0,0082 1,41421 1,11081
4 800 160 301,129 230,001 204,405 -7,4219 0 -1,2884 1,30925 1,12522

4 140 7000 325,27 230,001 207,056 0 0 -0,0082 1,41421 1,11081
5 900 180 319,077 230,001 204,966 -1,9039 0 -1,0175 1,38729 1,12214

5 120 6000 325,27 230,001 207,056 0 0 -0,0082 1,41421 1,11081
6 1000 200 308,752 230,001 205,367 -5,0781 0 -0,8238 1,3424 1,11995

6 100 5000 325,27 230,001 207,056 0 0 -0,0082 1,41421 1,11081
7 2000 400 325,27 230,001 206,647 0 0 -0,2057 1,41421 1,11301

7 80 4000 325,27 230,001 207,056 0 0 -0,0082 1,41421 1,11081
8 3000 600 325,27 230,001 206,884 0 0 -0,0914 1,41421 1,11174

8 60 3000 325,27 230,001 207,056 0 0 -0,0082 1,41421 1,11081
9 4000 800 325,27 230,001 206,967 0 0 -0,0514 1,41421 1,11129

9 40 2000 325,27 230,001 207,056 0 0 -0,0082 1,41421 1,11081
10 5000 1000 325,27 230,001 207,005 0 0 -0,0329 1,41421 1,11109

10 39 1950 325,27 230,001 207,056 0 0 -0,0082 1,41421 1,11081
11 6000 1200 325,27 230,001 207,026 0 0 -0,0228 1,41421 1,11097

11 38 1900 325,27 230,001 207,056 0 0 -0,0082 1,41421 1,11081
12 7000 1400 325,27 230,001 207,039 0 0 -0,0168 1,41421 1,11091

12 37 1850 325,27 230,001 207,056 0 0 -0,0082 1,41421 1,11081
13 8000 1600 325,27 230,001 207,047 0 0 -0,0129 1,41421 1,11086

13 36 1800 325,27 230,001 207,056 0 0 -0,0082 1,41421 1,11081
14 9000 1800 325,27 230,001 207,052 0 0 -0,0102 1,41421 1,11083

14 35 1750 325,27 230,001 207,056 0 0 -0,0082 1,41421 1,11081
15 10000 2000 325,27 230,001 207,056 0 0 -0,0082 1,41421 1,11081

15 34 1700 325,27 230,001 207,056 0 0 -0,0082 1,41421 1,11081













16 33 1650 325,27 230,001 207,056 0 0 -0,0082 1,41421 1,11081













17 32 1600 325,27 230,001 207,056 0 0 -0,0082 1,41421 1,11081

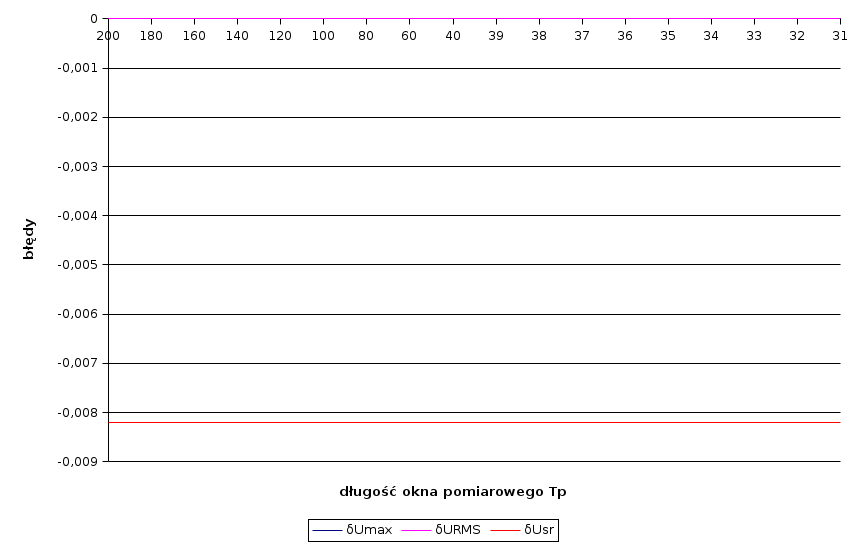

Parametry sygnału:

Asyg 325,27
fsyg zm
φsyg 0

18 31 1550 325,27 230,001 207,056 0 0 -0,0082 1,41421 1,11081
Parametry próbkowania

SR 1000
Tp 50
n 50

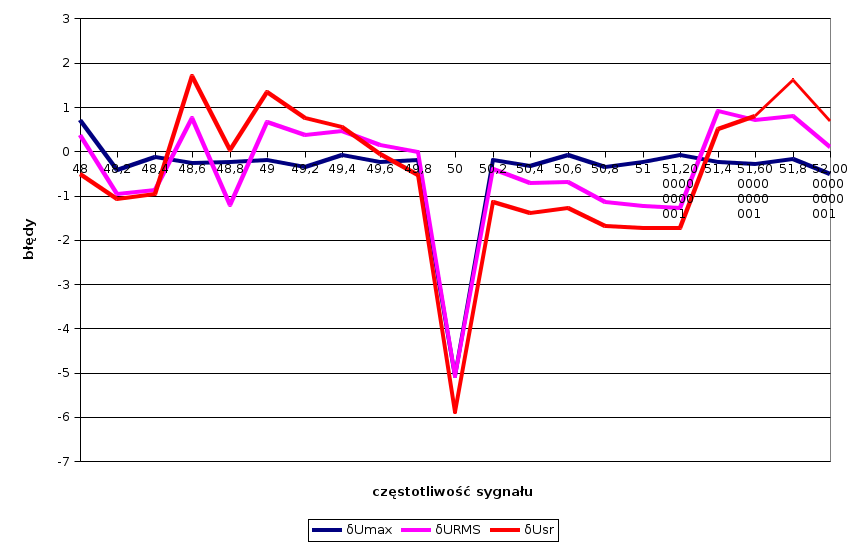

lp fsyg nokr Umax URMS Usr δUmax δURMS δUsr ks kk

Parametry sygnału:

Asyg 325,27
fsyg 51,29 φsyg 0
1 48 20,83 322,952 229,187 206,848 0,7127 -0,3535 -0,87 1,40912 1,108

Parametry próbkowania

SR zm
Tp 50 n zm
2 48,2 20,75 323,901 228,732 206,86 -0,421 -0,5514 -0,1031 1,41607 1,10574












3 48,4 20,66 324,879 228,263 206,908 -0,1201 -0,7555 -0,0797 1,42327 1,10321

lp SR n Nokr Umax URMS Usr δUmax δURMS δUsr
4 48,6 20,58 324,4 232,337 209,063 -0,2675 1,016 0,9607 1,4245 1,08656

0 1000 50 19,4969779684149 324,381 227,052 206,201 -0,2734 -1,2822 -0,4212
5 48,8 20,49 324,477 227,783 209,637 -0,2437 -0,9642 1,2382 1,39625 1,11133

1 975 48,75 19,0095535192045 323,586 230,06 206,681 -0,5177 0,0256 -0,1894
6 49 20,41 324,59 222,008 208,476 -0,2091 0,8727 0,6775 1,39905 1,11287

2 923 46,15 17,9957106648469 319,242 229,974 204,983 -1,8533 -0,0114 -1,0097
7 49,2 20,33 324,122 231,65 207,878 -0,3528 0,7171 0,3885 1,39919 1,1436

3 872 43,6 17,0013647884578 323,261 230,02 207,622 -0,6175 0,0041 0,2648
8 49,4 20,24 324,981 231,267 207,268 -0,0888 0,5506 0,0939 1,40522 1,11579

4 821 41,05 16,0070189120686 301,129 230,048 204,525 -7,422 0,0207 -1,2305
9 49,6 20,16 324,507 230,862 206,646 -0,2347 0,3746 -0,2064 1,40563 1,11719

5 769 38,45 14,9931760577111 322,294 229,964 206,314 -0,9151 -0,0158 -0,3667
10 49,8 20,08 324,603 230,439 206,012 -0,2052 0,1906 -0,5123 1,40863 1,11857












11 50 20,00 308,752 230,001 205,367 -5,0781 0 -0,8238 1,3424 1,11995












12 50,2 19,92 324,603 229,551 205,528 -0,2052 -0,1956 -0,7461 1,41408 1,11688












13 50,4 19,84 324,507 229,093 205,678 -0,3247 -0,3948 -0,6739 1,41649 1,11384












14 50,6 19,76 324,981 228,63 205,816 -0,0888 -0,5958 -0,6074 1,42143 1,11085












15 50,8 19,69 324,122 228,167 205,942 -0,3528 -0,7972 -0,5465 1,42055 1,10792












16 51 19,61 324,468 227,707 206,056 -0,2466 -0,9973 -0,4912 1,42494 1,10507












17 51,2000000000001 19,53 324,973 227,253 206,159 -0,0913 -1,1947 -0,4417 1,43001 1,10232












18 51,4 19,46 324,459 232,659 206,25 -0,2492 1,1559 -0,3978 1,39457 1,12805












19 51,6000000000001 19,38 324,368 232,253 207,265 -0,2774 0,9793 0,0924 1,39661 1,12056












20 51,8 19,31 324,719 231,833 208,76 -0,1694 0,965 0,8145 1,40066 1,11052












21 52,0000000000001 19,23 323,585 231,401 208,308 -0,5181 0,6088 0,596 1,39837 1,11086
