Overview

Ua=f(If)
Ua=f(Ia) obc.
Ua=f(Iobc.) bocz.
If=f(Iobc.)

---

Sheet 1: Ua=f(If)

1. Pomiar charakterystyki obciążenia prądnicy prądu stałego
	(połączenie obcowzbudne)
Parametry stałe:
	a. prędkość obrotowa		n =	1450	obr/min
	b. prąd twornika		Ia =	5,2	A
Wyniki pomiarów:
Prąd wzbudzenia	Napięcie twornika	Moment napędowy	Moc mechaniczna (wejściowa)	Moc elektryczna (wyjściowa)	Sprawność*
A	V	Nm	W	W	-
0,000	22,5	1,95	296	117	0,40
0,025	40,0	2,51	381	208	0,55
0,050	67,0	3,39	515	348	0,68
0,075	95,0	4,26	647	494	0,76
0,100	120,0	5,03	764	624	0,82
0,125	140,0	5,71	867	728	0,84
0,150	160,0	6,36	966	832	0,86
0,175	178,0	6,93	1052	926	0,88
0,200	195,0	7,47	1134	1014	0,89
0,225	210,0	7,90	1200	1092	0,91
0,250	225,0	8,33	1265	1170	0,93
0,275	235,0	8,72	1324	1222	0,92
0,300	245,0	9,15	1389	1274	0,92
Moc elektryczna:			Sprawność*:
Moc mechaniczna:

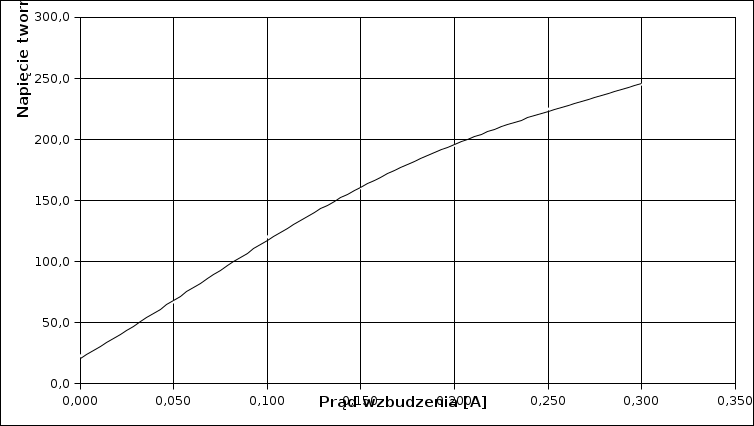

Charakterystyka obciążenia prądnicy prądu stałego
	(połączenie obcowzbudne)

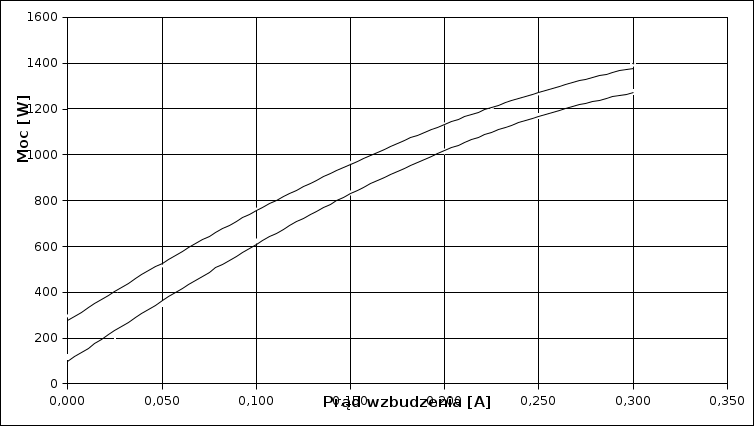

Moce w prądnicy prądu stałego
	(połączenie obcowzbudne)

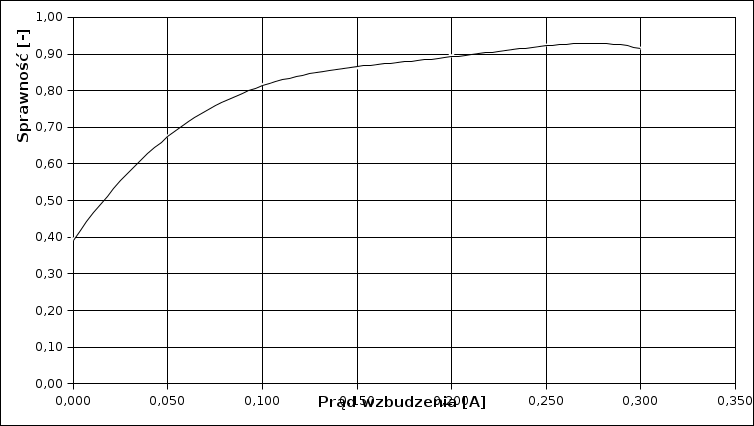

Sprawność prądnicy prądu stałego (połączenie obcowzbudne)

---

Sheet 2: Ua=f(Ia) obc.

2. Pomiar charakterystyki zewnętrznej prądnicy prądu stałego
	(połączenie obcowzbudne)
Parametry stałe:
	a. prąd wzbudzenia		If =	0,23	A
	b. prędkość obrotowa		n =	1500	obr/min
Wyniki pomiarów:
Prąd twornika	Napięcie twornika	Moment napędowy	Moc mechaniczna (wejściowa)	Moc elektryczna (wyjściowa)	Sprawność*
A	V	Nm	W	W	-
0,0	260	0,40	63	0	0,00
1,1	255	1,87	294	281	0,95
1,5	250	2,75	432	375	0,87
2,0	245	3,42	537	490	0,91
2,5	243	4,24	666	608	0,91
3,0	240	5,00	785	720	0,92
3,5	237	5,75	903	830	0,92
4,0	233	6,45	1013	932	0,92
4,5	230	7,08	1112	1035	0,93
5,0	225	7,88	1238	1125	0,91
5,2	223	8,08	1269	1160	0,91
5,5	220	8,52	1338	1210	0,90
6,0	215	9,15	1437	1290	0,90
Moc elektryczna:			Sprawność*:
Moc mechaniczna:

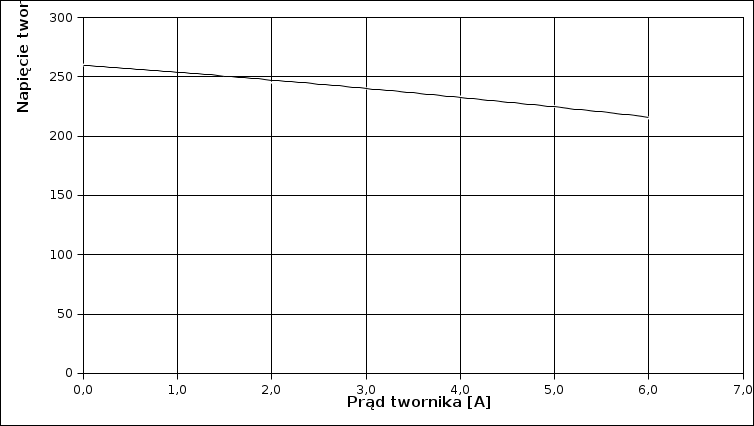

Charakterystyka zewnętrzna prądnicy prądu stałego (połączenie obcowzbudne)
Zależność momentu napędowego od prądu twornika (połączenie obcowzbudne)

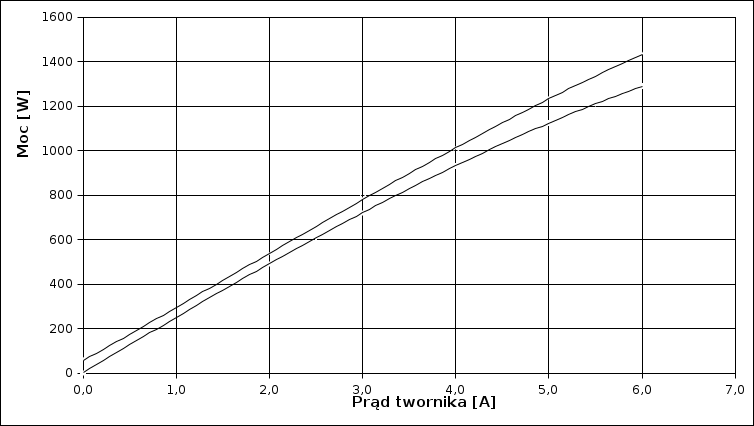

Moce w prądnicy prądu stałego (połączenie obcowzbudne)

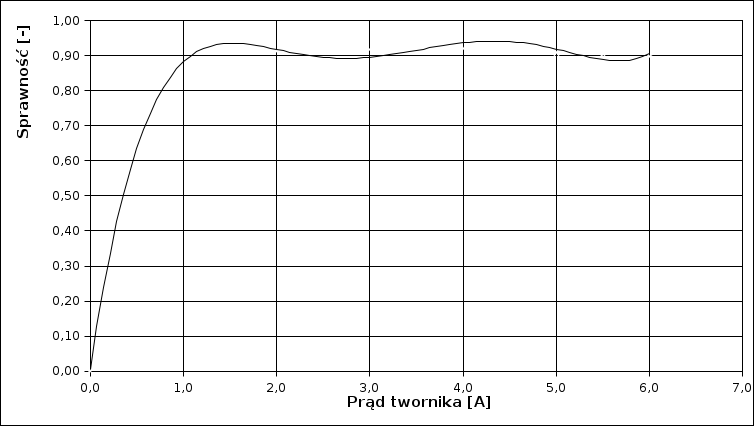

Sprawność prądnicy prądu stałego (połączenie obcowzbudne)

---

Sheet 3: Ua=f(Iobc.) bocz.

3. Pomiar charakterystyki zewnętrznej prądnicy prądu stałego
	(połączenie bocznikowe)
Parametry stałe:
	a. rezystancja obwodu wzbudzenia			Rf =	const.
	b. prędkość obrotowa			n =	1500	obr/min
Wyniki pomiarów:
Prąd obciążenia	Napięcie twornika	Prąd wzbudzenia	Moment napędowy	Moc mechaniczna (wejściowa)	Moc elektryczna (wyjściowa)	Sprawność*
A	V	A	Nm	W	W	-
0,0	283	0,300	1,30	204	0	0,00
1,3	280	0,290	2,20	346	364	1,05
1,5	275	0,285	3,10	487	413	0,85
2,0	270	0,280	4,00	628	540	0,86
2,5	265	0,275	4,80	754	663	0,88
3,0	260	0,270	5,60	880	780	0,89
3,5	255	0,265	6,30	990	893	0,90
4,0	245	0,255	7,00	1100	980	0,89
4,5	240	0,250	7,60	1194	1080	0,90
5,0	230	0,240	8,20	1288	1150	0,89
5,2	225	0,235	8,60	1351	1170	0,87
5,5	220	0,230	9,20	1445	1210	0,84
6,0	209	0,220	9,90	1555	1254	0,81
Moc elektryczna:			Sprawność*:
Moc mechaniczna:

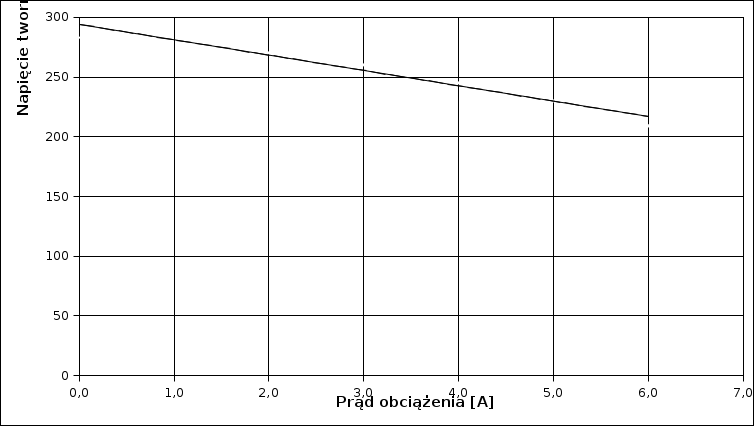

Charakterystyka zewnętrzna prądnicy prądu stałego (połączenie bocznikowe)
Zależność momentu napędowego od prądu obciążenia (połączenie bocznikowe)
Moce w prądnicy prądu stałego (połączenie bocznikowe)
Sprawność prądnicy prądu stałego (połączenie bocznikowe)

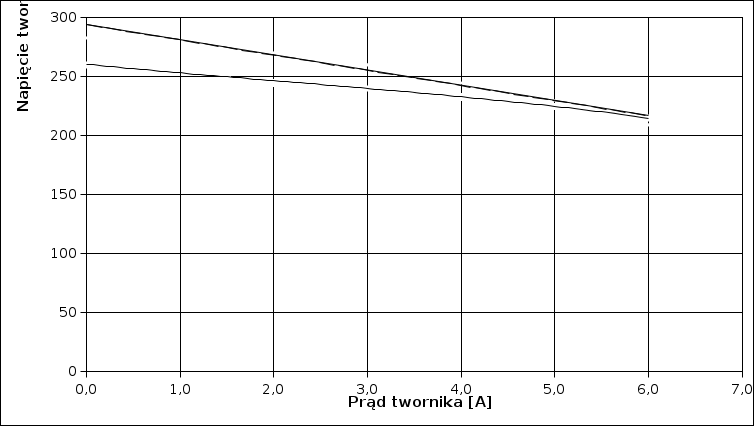

Porównanie charakterystyk zewnętrznych prądnicy prądu stałego
	(połączenie obcowzbudne i bocznikowe)
Porównanie zależności momentu napędowego od prądu obciążenia
	(połączenie obcowzbudne i bocznikowe)

---

Sheet 4: If=f(Iobc.)

4. Pomiar charakterystyki regulacji prądnicy prądu stałego
	(połączenie obcowzbudne)
Parametry stałe:
	a. napięcie twornika		Ua =	230	V
	b. prędkosc obrotowa		n =	1500	obr/min
Wyniki pomiarów:
Prąd obciążenia	Prąd wzbudzenia	Moment napędowy	Moc mechaniczna (wejściowa)	Moc elektryczna (wyjściowa)	Sprawność*
A	A	Nm	W	W	-
0,0	0,182	0,60	94	0	0,00
0,9	0,186	1,86	292	207	0,71
1,5	0,200	2,83	445	345	0,78
2,0	0,206	3,55	558	460	0,82
2,5	0,212	4,37	686	575	0,84
3,0	0,221	5,22	820	690	0,84
3,5	0,226	5,89	925	805	0,87
4,0	0,230	6,68	1049	920	0,88
4,5	0,235	7,50	1178	1035	0,88
5,0	0,250	8,50	1335	1150	0,86
5,2	0,245	8,66	1360	1196	0,88
5,5	0,260	9,38	1473	1265	0,86
6,0	0,264	10,10	1587	1380	0,87
Moc elektryczna:			Sprawność*:
Moc mechaniczna:
Charakterystyka regulacji prądnicy prądu stałego
	(zależnośc od prądu obciążenia)

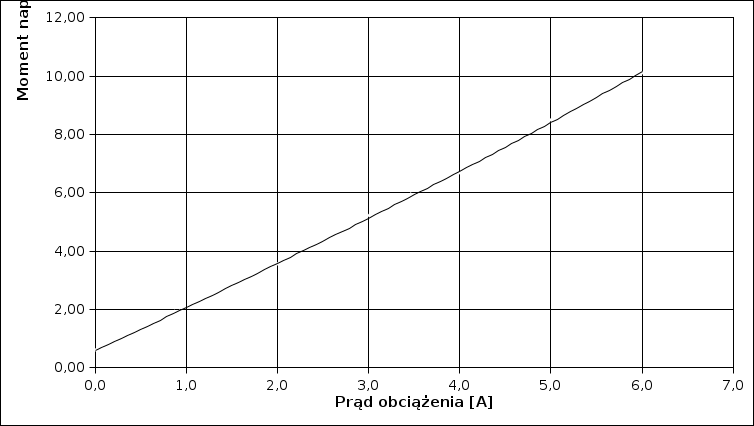

Zależność momentu od prądu obciążenia prądnicy prądu stałego
	(przy stabilizacji napięcia)

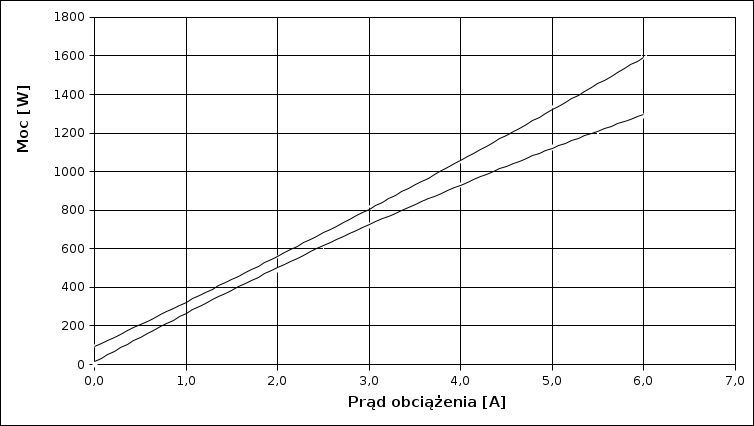

Moce w prądnicy prądu stałego
	(przy stabilizacji napięcia)

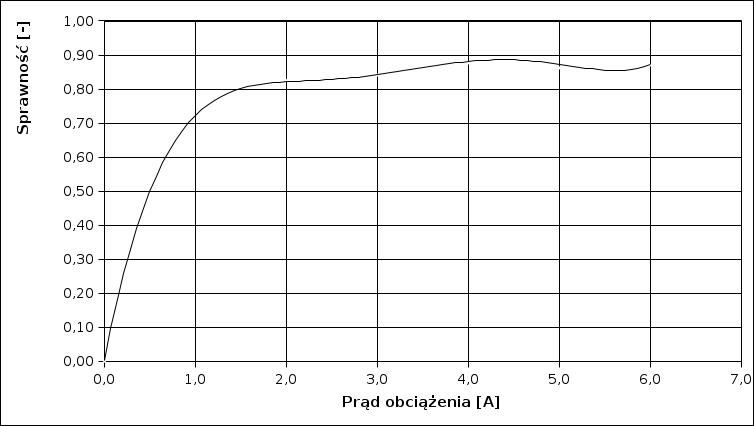

Sprawność prądnicy prądu stałego
	(przy stabilizacji napięcia)
Porównanie prądu wzbudzenia prądnicy bocznikowej oraz przy stabilizacji napięcia

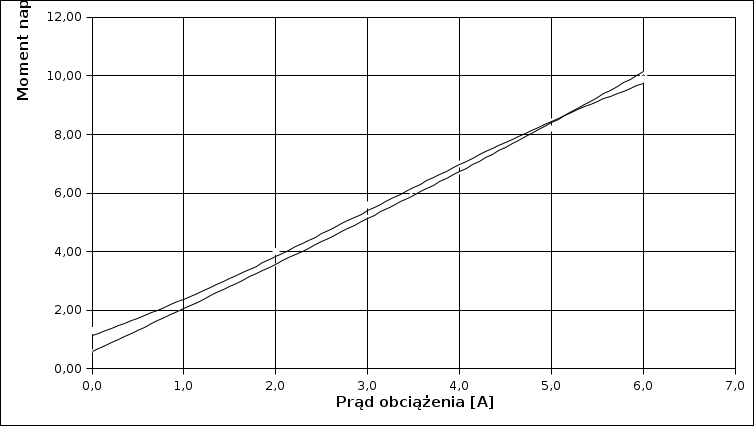

Porównanie zależności momentu od prądu obciążenia prądnicy bocznikowej
	oraz przy stabilizacji napięcia
