Overview

n=f(M)
n=f(Ua)
n=f(If)
If=f(M)

---

Sheet 1: n=f(M)

1. Pomiar charakterystyk naturalnych silnika prądu stałego
	(połączenie obcowzbudne)
Parametry stałe:
	a. napięcie zasilania obwodu twornika			Ua =	220	V
	b. prąd wzbudzenia			If =	0,59	A
Wyniki pomiarów:
Moment obciążenia	Prąd twornika	Prędkość obrotowa	Moc elektryczna (wejściowa)	Moc mechaniczna (wyjściowa)	Sprawność*
Nm	A	obr/min	W	W	-
1,0	1,5	1548	330	165	0,50
3,0	3,0	1534	660	474	0,72
4,5	4,0	1515	880	706	0,80
5,8	5,0	1502	1100	904	0,82
7,3	6,0	1502	1320	1148	0,87
8,5	7,0	1490	1540	1318	0,86
9,7	8,0	1485	1760	1501	0,85
10,9	9,0	1485	1980	1695	0,86
12,3	10,0	1478	2200	1904	0,87
13,5	11,0	1469	2420	2077	0,86
14,7	12,0	1467	2640	2258	0,86
16,0	13,0	1464	2860	2445	0,85
Moc elektryczna:			Sprawność*:
Moc mechaniczna:

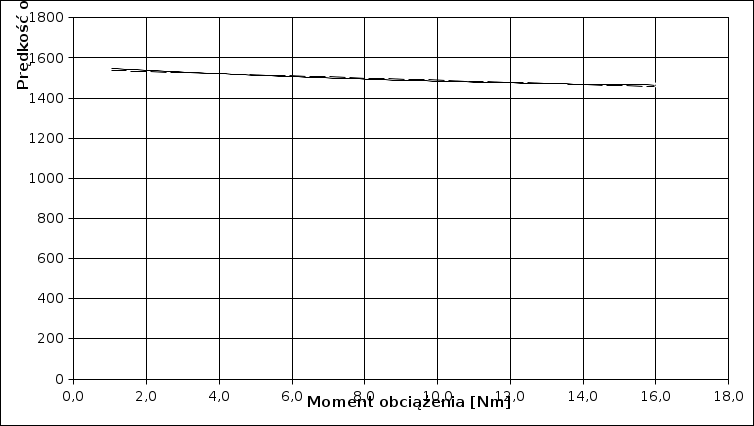

Charakterystyka mechaniczna silnika prądu stałego
	(połączenie obcowzbudne)

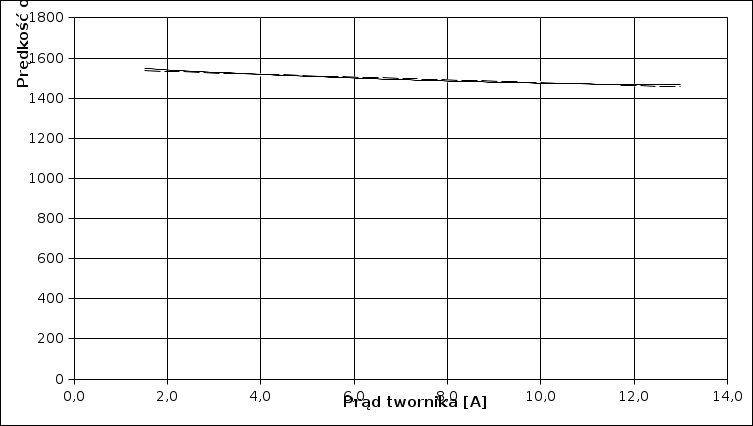

Charakterystyka zewnętrzna silnika prądu stałego
	(połączenie obcowzbudne)
Zależność prądu twornika silnika prądu stałego od momentu obciążenia
	(połączenie obcowzbudne)

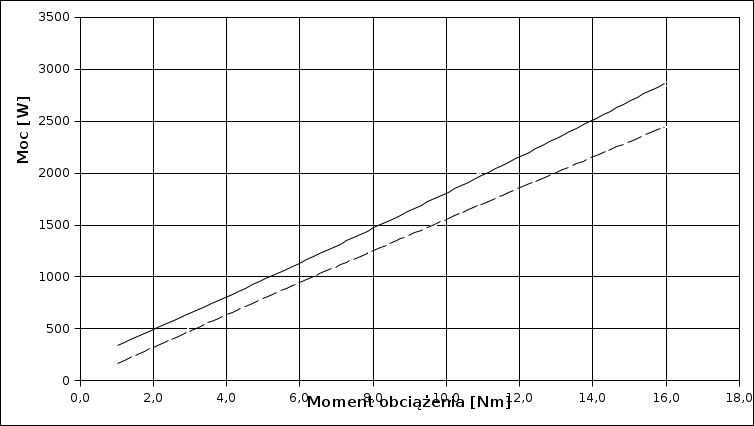

Moce w silniku prądu stałego
	(połączenie obcowzbudne)

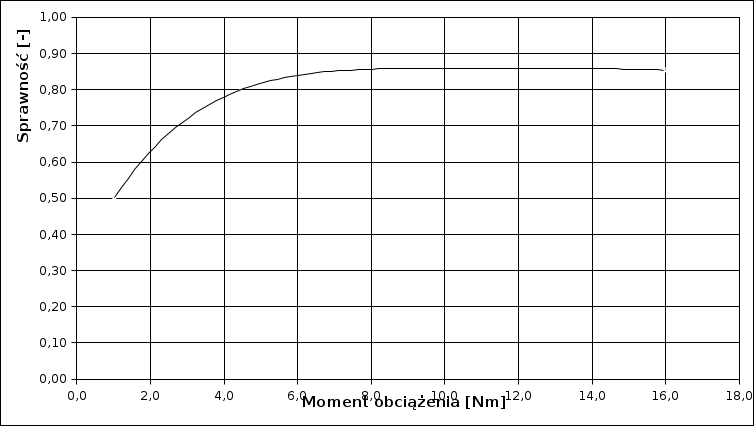

Sprawność* silnika prądu stałego
	(połączenie obcowzbudne)

---

Sheet 2: n=f(Ua)

2. Regulacja prędkości silnika prądu stałego poprzez zmianę napięcia twornika
	(połączenie obcowzbudne)
Parametry stałe:
	a. prąd wzbudzenia		If =	0,58	A
	b. moment obciążenia		M =	10	Nm
Wyniki pomiarów:
Napięcie twornika	Prędkość obrotowa	Prąd twornika	Moc elektryczna (wejściowa)	Moc mechaniczna (wyjściowa)	Sprawność*
V	obr/min	A	W	W	-
60	334	7,8	465	350	0,75
80	477	8,0	640	500	0,78
100	617	8,0	800	646	0,81
120	766	8,3	990	802	0,81
140	909	8,3	1155	952	0,82
160	1054	8,5	1360	1104	0,81
180	1202	8,5	1530	1259	0,82
200	1354	8,5	1700	1418	0,83
220	1496	8,5	1870	1567	0,84
240	1646	8,5	2040	1724	0,84
Moc elektryczna:			Sprawność*:
Moc mechaniczna:

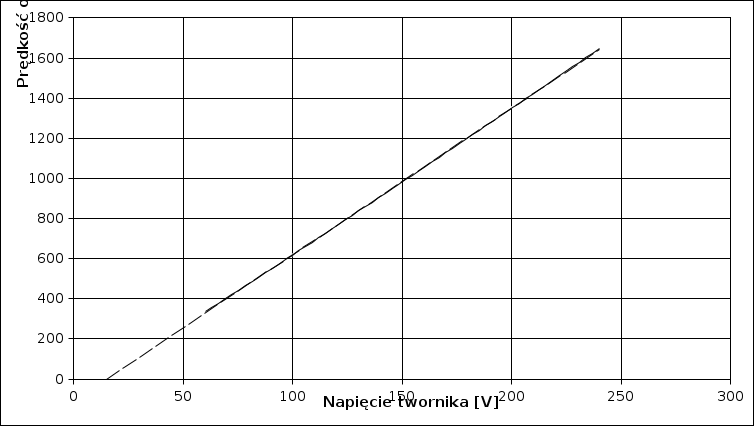

Regulacja prędkości silnika prądu stałego poprzez zmianę napięcia twornika
	(połączenie obcowzbudne)

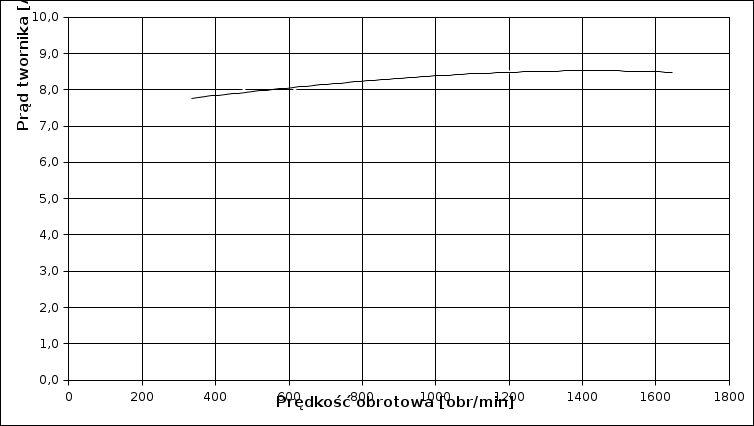

Zależność prądu twornika od prędkości obrotowej przy regulacji napięciem twornika
	(połączenie obcowzbudne)

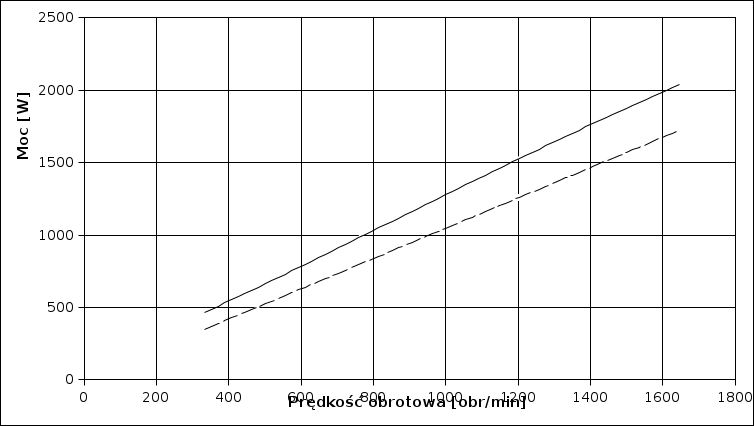

Moce w silniku prądu stałego przy regulacji prędkości napięciem twornika
	(połączenie obcowzbudne)

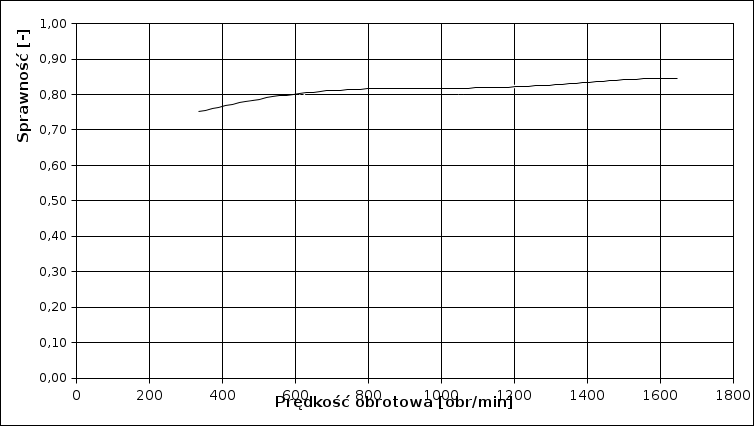

Sprawność* silnika prądu stałego przy regulacji prędkości napięciem twornika
	(połączenie obcowzbudne)

---

Sheet 3: n=f(If)

3. Regulacja prędkości silnika prądu stałego poprzez zmianę prądu wzbudzenia
	(połączenie obcowzbudne)
Parametry stałe:
	a. napięcie twornika		Ua=	200	V
	b. moment obciążenia		M =	10	Nm
Wyniki pomiarów:
Prąd wzbudzenia	Prędkość obrotowa	Prąd twornika	Moc elektryczna (wejściowa)	Moc mechaniczna (wyjściowa)	Sprawność*
A	obr/min	A	W	W	-
0,37	1595	9,9	1980	1670	0,84
0,40	1546	9,5	1900	1619	0,85
0,42	1519	9,5	1900	1591	0,84
0,44	1486	9,3	1850	1556	0,84
0,46	1463	9,3	1860	1532	0,82
0,48	1442	9,0	1800	1510	0,84
0,50	1421	8,8	1750	1488	0,85
0,52	1402	8,8	1760	1468	0,83
0,54	1387	8,8	1760	1452	0,83
0,56	1373	8,5	1700	1438	0,85
0,62	1330	7,8	1550	1393	0,90
Moc elektryczna:			Sprawność*:
Moc mechaniczna:

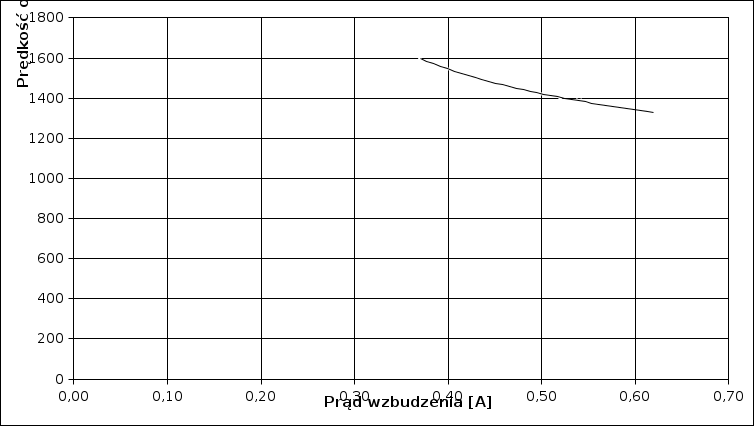

Regulacja prędkości silnika prądu stałego poprzez zmianę prądu wzbudzenia
	(połączenie obcowzbudne)

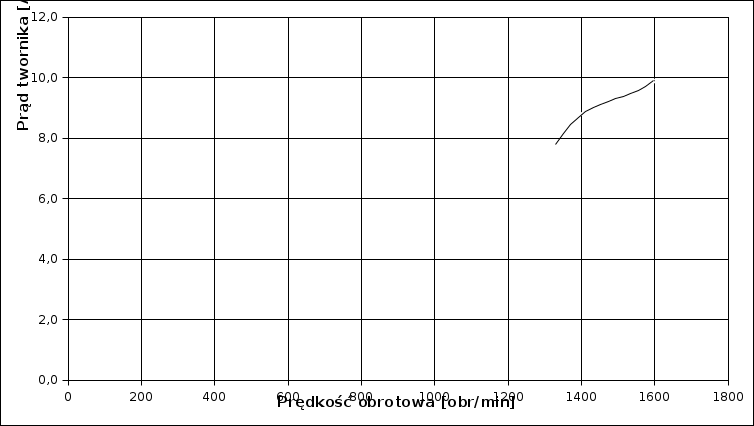

Zależność prądu twornika od prędkości obrotowej przy regulacji prądem wzbudzenia
	(połączenie obcowzbudne)

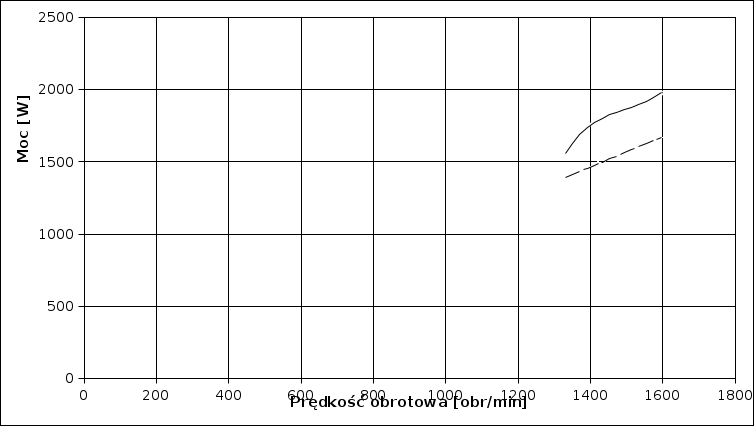

Moce w silniku prądu stałego przy regulacji prędkości prądem wzbudzenia
	(połączenie obcowzbudne)

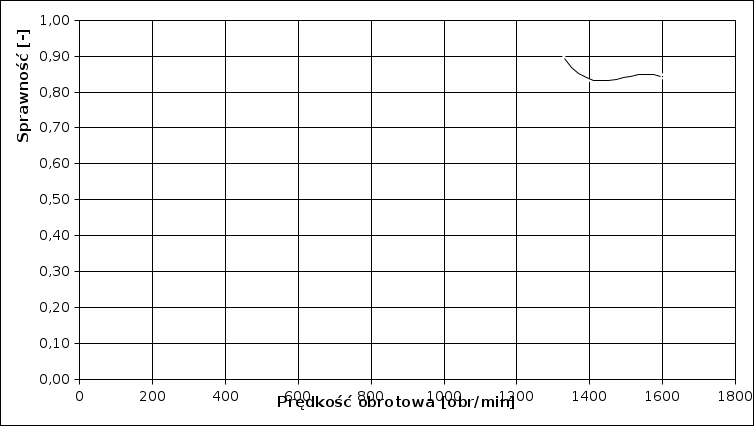

Sprawność* silnika prądu stałego przy regulacji prędkości prądem wzbudzenia
	(połączenie obcowzbudne)

---

Sheet 4: If=f(M)

4. Pomiar charakterystyki regulacji silnika prądu stałego
	(połączenie obcowzbudne)
Parametry stałe:
	a. napięcie zasilania obwodu twornika			Ua =	220	V
	b. prędkość obrotowa			n =	1500	obr/min
Wyniki pomiarów:
Moment obciążenia	Prąd twornika	Prąd wzbudzenia	Moc elektryczna (wejściowa)	Moc mechaniczna (wyjściowa)	Sprawność*
Nm	A	A	W	W	-
1,0	1,5	0,62	330	157	0,48
3,0	3,0	0,61	660	471	0,71
4,5	4,0	0,61	880	707	0,80
6,0	5,0	0,59	1100	942	0,86
7,2	6,0	0,59	1320	1131	0,86
8,3	7,0	0,57	1540	1304	0,85
9,5	8,0	0,57	1760	1492	0,85
10,9	9,0	0,55	1980	1712	0,86
12,1	10,0	0,54	2200	1901	0,86
13,2	11,0	0,54	2420	2073	0,86
14,3	12,0	0,54	2640	2246	0,85
15,6	13,0	0,53	2860	2450	0,86
Moc elektryczna:			Sprawność*:
Moc mechaniczna:

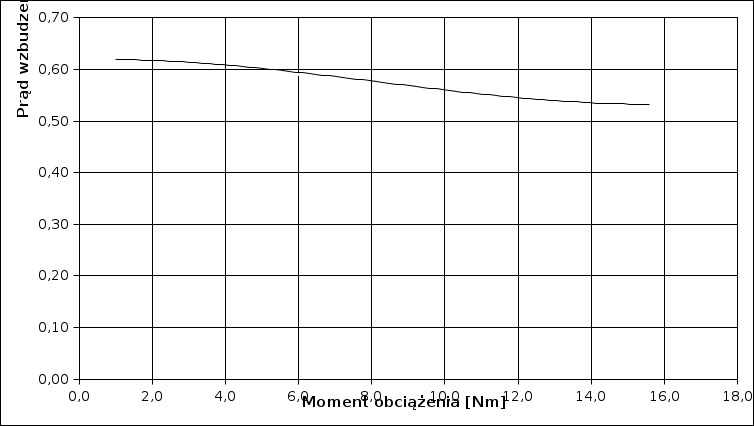

Charakterystyka regulacji silnika prądu stałego (zależność od momentu obciążenia)
	(połączenie obcowzbudne)

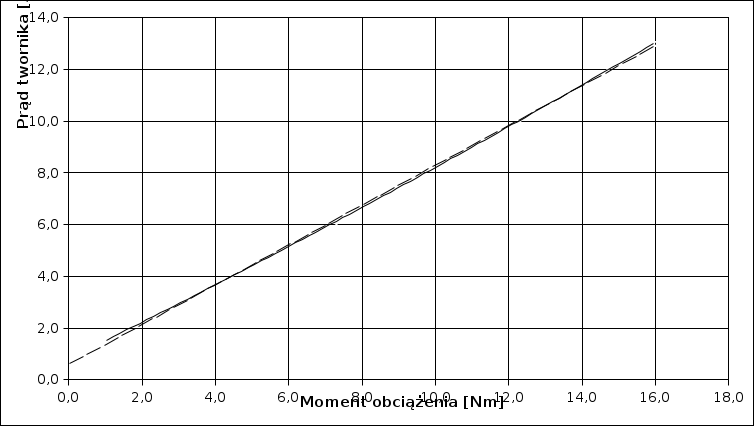

Zależność prądu twornika silnika prądu stałego od momentu obc. (przy stałej prędkości)
	(połączenie obcowzbudne)

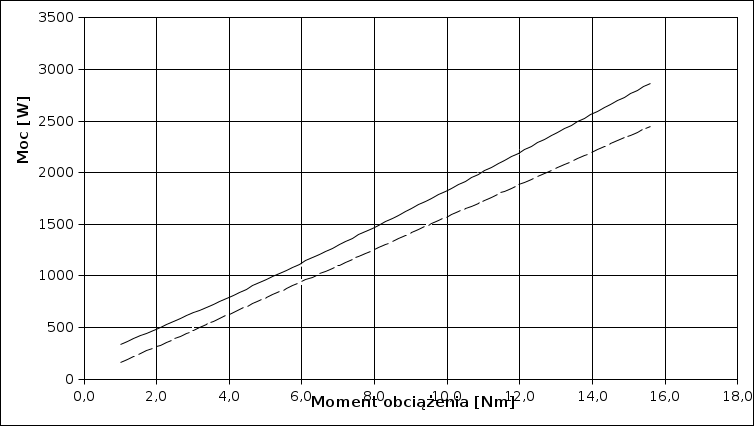

Moce w silniku prądu stałego przy stałej prędkości obrotowej
	(połączenie obcowzbudne)

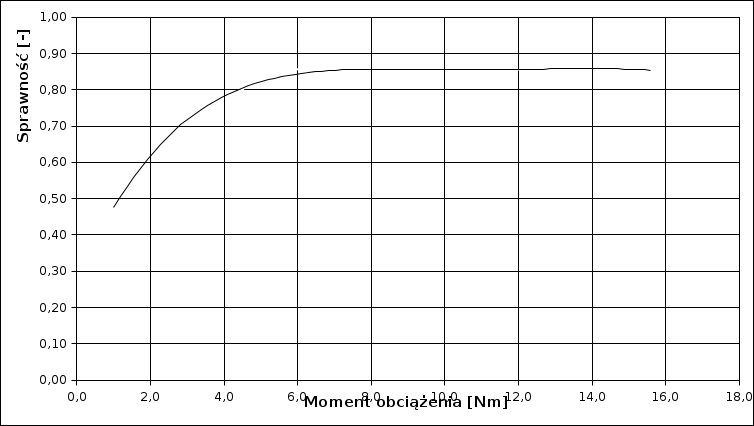

Sprawność* silnika prądu stałego (przy stałej prędkości)
	(połączenie obcowzbudne)

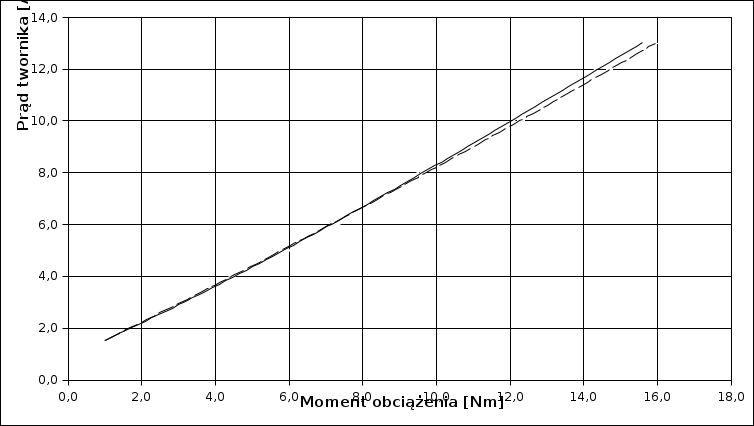

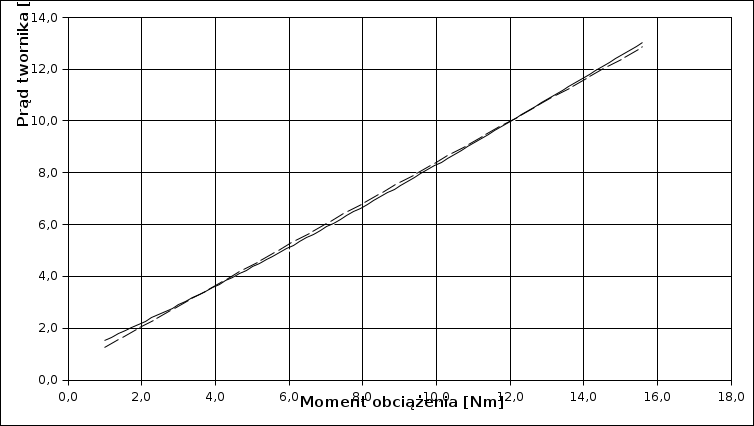

Porónanie zależność prądu twornika silnika prądu stałego od momentu obciążenia
	przy stałej prędkości oraz stałym wzbudzeniu
