POŁĄCZENIE WIELOWYPUSTOWE


Overview

Rysunek
Wzory
Zadanie
Obliczenia

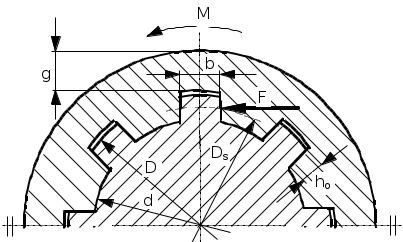

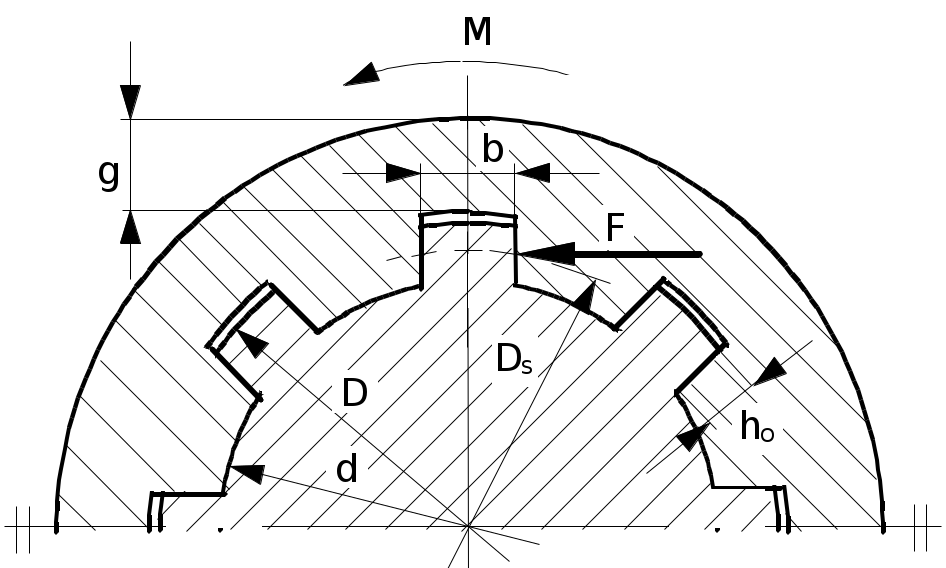

Sheet 1: Rysunek

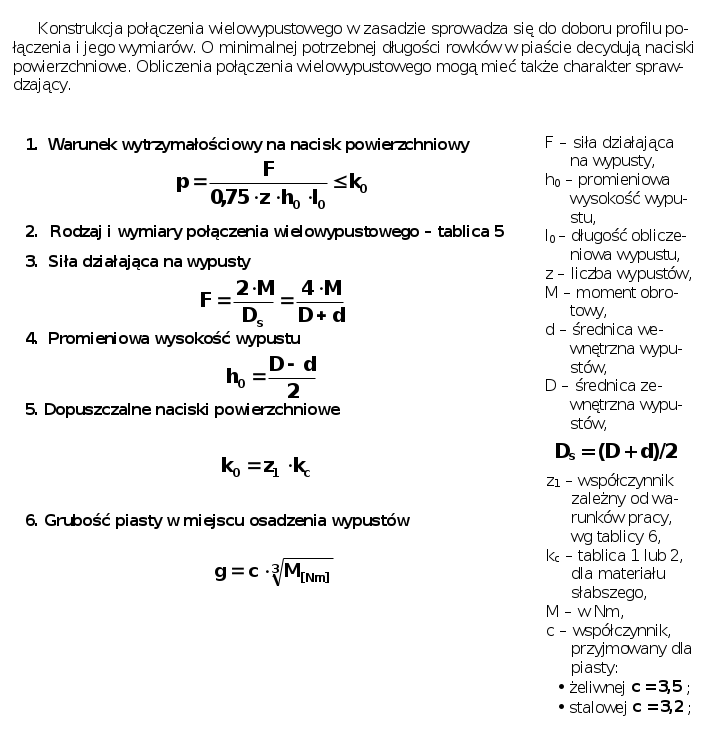

Sheet 2: Wzory

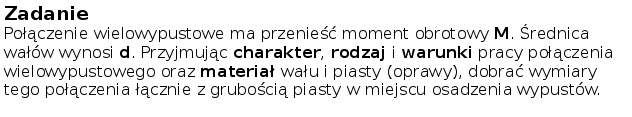

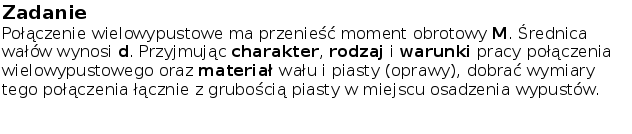

Sheet 3: Zadanie



Sheet 4: Obliczenia

OBLICZANIE POŁĄCZEŃ WIELOWYPUSTOWYCH






















1. Dane wejściowe




2. Dobór wymiarów nominalnych


Na podstawie tablicy 5 zbioru zadań z uwzględnieniem założonej średnicy wału, która może odpowiadać średnicy wewnętrznej lub zewnętrznej wypustów (w zależności od technologii wykonania)

Przenoszony moment obrotowy M [Nm]


600
połączenia wielowypustowego




Warunki pracy


Wg tablicy 6 zbioru zadań ciężkie
Liczba wypustów z


8
Rodzaj połączenia (współczynnik z1)


Wg tablicy 6 zbioru zadań 0,15
Średnica wewnętrzna d [mm]


56
Średnica wału d [mm]


56
Średnica zewnętrzna D [mm]


62
Materiał wału


Wpisać symbol literowy i znak materiału na podstawie tablicy 1 lub 2 zbioru zadań St7
Szerokość wypustów b [mm]


10
Naprężenia dopuszczalne dla wału kc [MPa]


Dla materiału wału wg tablicy 1 lub 2 uwzględniając warunki pracy połączenia, tzn. kc, kcj lub kco 175






Materiał piasty (oprawy)


Wpisać symbol literowy i znak materiału na podstawie tablicy 1 lub 2 zbioru zadań Zl 250
Współczynnik uwzględniający




Naprężenia dopuszczalne dla piasty kc [MPa]


Dla materiału piasty wg tablicy 1 lub 2 uwzględniając warunki pracy połączenia, tzn. kc, kcj lub kco 245
materiał piasty c


Dla piasty: żeliwnej: c = 3,5 stalowej: c = 3,2 3,5












3. Obliczenie połączenia


Obliczone wartości uzgodnić z tablicą 44 zbioru zadań i wpisać poniżej Wg PN






Długość wypustów lo [mm]

43,05 45
Uwaga: 1



Grubość piasty g [mm]
Jest to grubość piasty w miejscu wypustów
29,52 30
Dane wprowadzono prawidłowo
















4. Ostatecznie ustalono:

WAŁEK 8 x 56 x 62 PN - ISO 14:1994




OTWÓR 8 x 56 x 62 PN - ISO 14:1994
