| OBLICZANIE POŁĄCZEŃ WIELOWYPUSTOWYCH |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

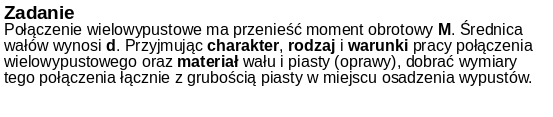

| 1. Dane wejściowe |
|
|
|
|
|
2. Dobór wymiarów nominalnych |
|
|
|
|
|
| Przenoszony moment obrotowy M [Nm] |
|
|
|
600 |
|
połączenia wielowypustowego |
|
|
|
|
|
| Warunki pracy |
|
|
|
Wg tablicy 6 zbioru zadań
ciężkie |
|
Liczba wypustów z |
|
|
|
8 |
|
| Rodzaj połączenia (współczynnik z1) |
|
|
|
Wg tablicy 6 zbioru zadań
0.15 |
|
Średnica wewnętrzna d [mm] |
|
|
|
56 |
|
| Średnica wału d [mm] |
|
|
|
56 |
|

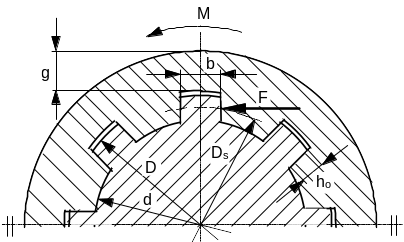

Średnica zewnętrzna D [mm] |
|
|
|
62 |
|
| Materiał wału |
|
|
|
Wpisać symbol literowy i znak materiału na podstawie tablicy 1 lub 2 zbioru zadań
St7 |
|
Szerokość wypustów b [mm] |
|
|
|
10 |
|
| Naprężenia dopuszczalne dla wału kc [MPa] |
|
|
|
Dla materiału wału wg tablicy 1 lub 2 uwzględniając warunki pracy połączenia, tzn. kc, kcj lub kco
175 |
|
|
|
|
|
|
|
| Materiał piasty (oprawy) |
|
|
|
Wpisać symbol literowy i znak materiału na podstawie tablicy 1 lub 2 zbioru zadań
Zl 250 |
|
Współczynnik uwzględniający |
|
|
|
|
|
| Naprężenia dopuszczalne dla piasty kc [MPa] |
|
|
|
Dla materiału piasty wg tablicy 1 lub 2 uwzględniając warunki pracy połączenia, tzn. kc, kcj lub kco
245 |
|
materiał piasty c |
|
|
|
Dla piasty:
żeliwnej: c = 3,5
stalowej: c = 3,2
3.5 |
|
|
|
|
|
|
|
|
|
|
|
|
|

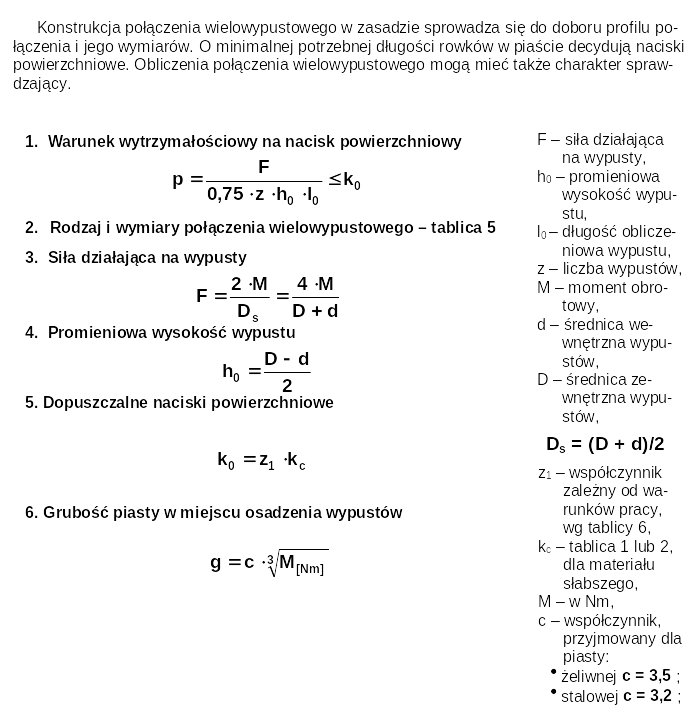

| 3. Obliczenie połączenia |
|
|
|
Wg PN |
|
|
|
|
|
|
|
| Długość wypustów lo [mm] |
|
|
43.05 |
45 |
|
Uwaga: |
1 |
|
|
|
|
| Grubość piasty g [mm] |
|
|
29.52 |
30 |
|
Dane wprowadzono prawidłowo |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 4. Ostatecznie ustalono: |
|
|
WAŁEK |
8 |
x |
56 |
x |
62 |
PN - ISO 14:1994 |
|
|
|
|
|
OTWÓR |
8 |
x |
56 |
x |
62 |
PN - ISO 14:1994 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
