Sheet 1: Arkusz1

filtr gornoprzepustowy





















r 1000
















c 1,99E-08









R = 1[kΩ] C = 19,9[nF]
Wartiści z pomiarów Wartości teoretyczne

Pomiary
Obliczenia Obliczenia

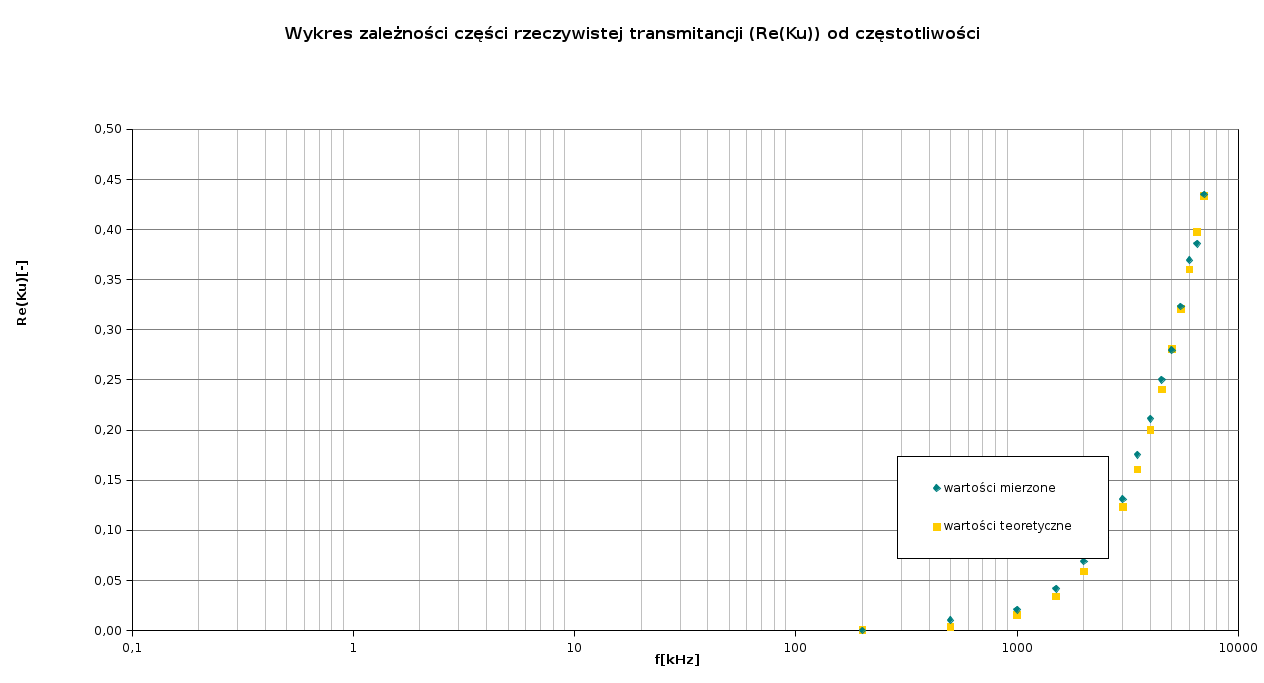

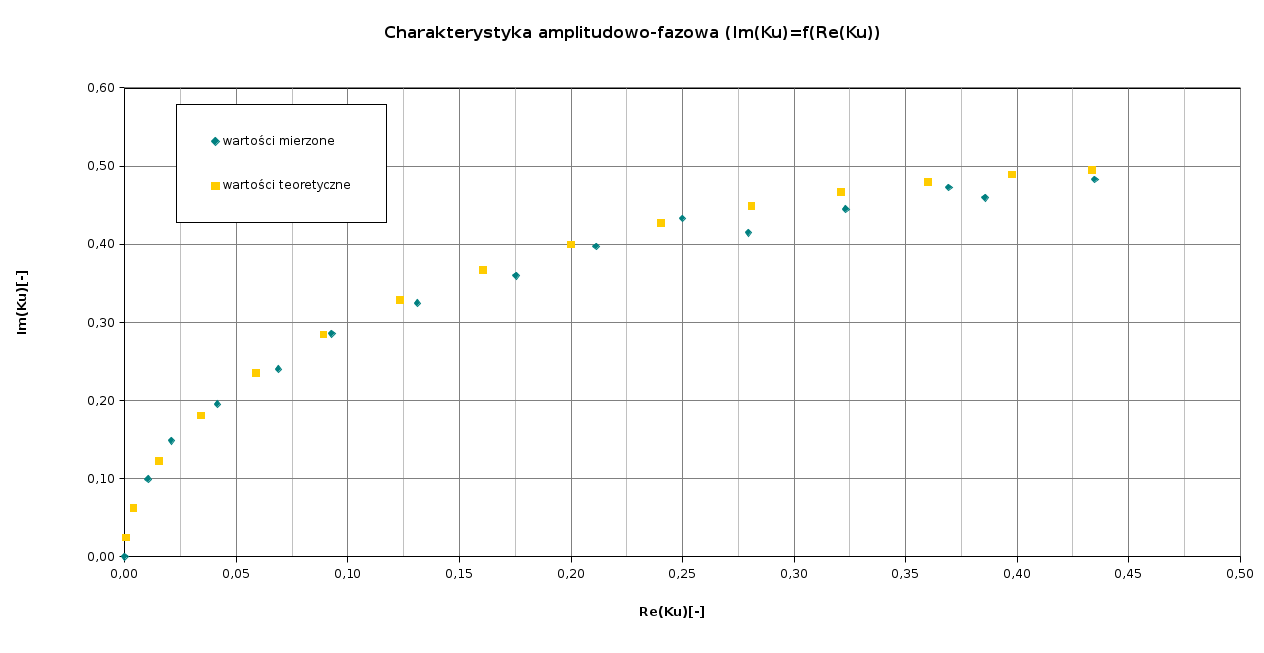

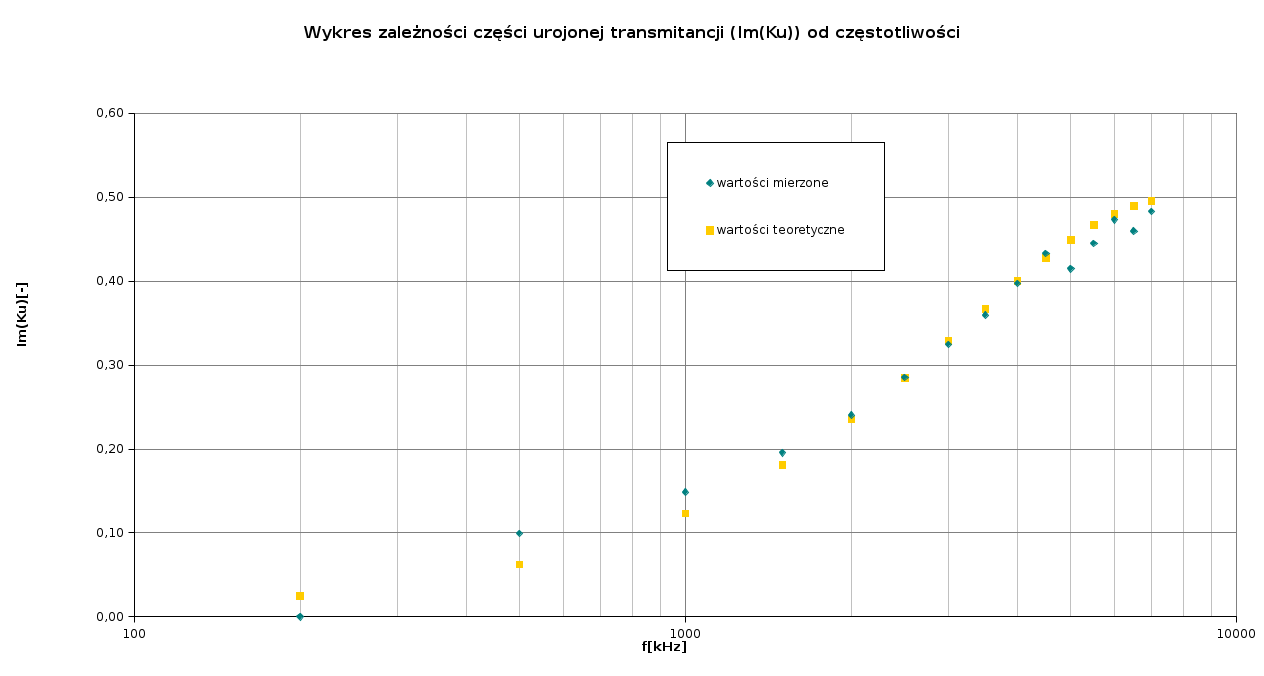

Lp. f[Hz] U1[V] U2[V] Θ Θ(rad) Ku[V/V] Ku[dB] Re[ku] Im[ku] ωg fg f Ku(f) Ku[dB] Θ Θ(rad) Re[Ku] Im[Ku]
1 200 1 0 86 1,50 0,00 0,00 0,00 0,00 8,00 8001,79 200 0,02 -32,05 89 1,55 0,00 0,02
2 500 1 0,1 84 1,47 0,10 -20,00 0,01 0,10

500 0,06 -24,10 86 1,51 0,00 0,06
3 1000 1 0,15 82 1,43 0,15 -16,48 0,02 0,15

1000 0,12 -18,13 83 1,45 0,02 0,12
4 1500 1 0,2 78 1,36 0,20 -13,98 0,04 0,20

1500 0,18 -14,69 79 1,39 0,03 0,18
5 2000 1 0,25 74 1,29 0,25 -12,04 0,07 0,24

2000 0,24 -12,31 76 1,33 0,06 0,24
6 2500 1 0,3 72 1,26 0,30 -10,46 0,09 0,29

2500 0,30 -10,51 73 1,27 0,09 0,28
7 3000 1 0,35 68 1,19 0,35 -9,12 0,13 0,32

3000 0,35 -9,09 69 1,21 0,12 0,33
8 3500 1 0,4 64 1,12 0,40 -7,96 0,18 0,36

3500 0,40 -7,94 66 1,16 0,16 0,37
9 4000 1 0,45 62 1,08 0,45 -6,94 0,21 0,40

4000 0,45 -6,99 63 1,11 0,20 0,40
10 4500 1 0,5 60 1,05 0,50 -6,02 0,25 0,43

4500 0,49 -6,19 61 1,06 0,24 0,43
11 5000 1 0,5 56 0,98 0,50 -6,02 0,28 0,41

5000 0,53 -5,52 58 1,01 0,28 0,45
12 5500 1 0,55 54 0,94 0,55 -5,19 0,32 0,44

5500 0,57 -4,94 55 0,97 0,32 0,47
13 6000 1 0,6 52 0,91 0,60 -4,44 0,37 0,47

6000 0,60 -4,44 53 0,93 0,36 0,48
14 6500 1 0,6 50 0,87 0,60 -4,44 0,39 0,46

6500 0,63 -4,01 51 0,89 0,40 0,49
15 7000 1 0,65 48 0,84 0,65 -3,74 0,43 0,48

7000 0,66 -3,63 49 0,85 0,43 0,50
16

















17


















Sheet 2: Arkusz2



















Sheet 3: Arkusz4



Sheet 4: Arkusz3



















Sheet 5: Arkusz5



















Sheet 6: Arkusz6



















Sheet 7: Arkusz7
